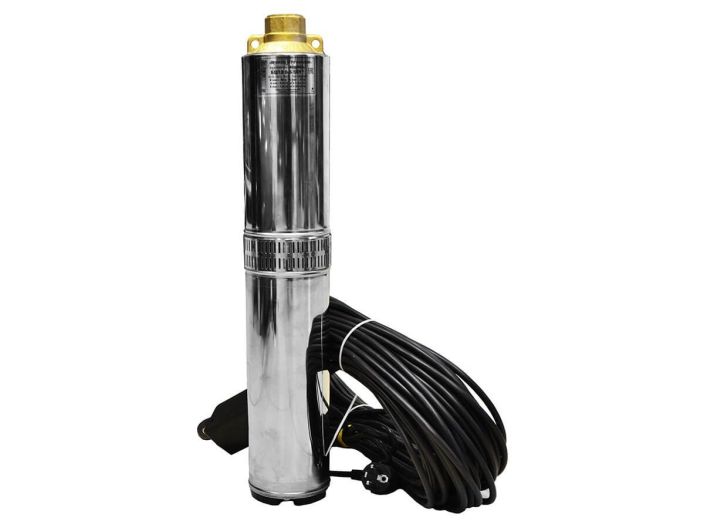

Водолій БЦПЕ 1,2-12У d 105мм кабель 12м

Водолій БЦПЕ 1,2-12 насос для поливу та водопостачання з підвищеною продуктивністю

Насос Водолій БЦПЕ 1,2-12 - відцентровий занурювальний насос, який використовується для подачі води в побуті з свердловин, колодязів, відкритих водойм, для поливу садів і городів. Внутрішній діаметр свердловини 120 мм і більше.

Водолій БЦПЕ 1,2 радимо використовувати в свердловинах з високим дебітом від 3,6 до 9,4 м³/год.
Якщо насос не занурено повністю в воду, то його категорично забороняється включати. Перекачувана вода повинна бути очищена від будь-яких домішок, абразивних речовин і піску. Термін служби насосу БЦПЕ-1,2-12У - не менше 10 років.

Рекомендуємо використовувати гідроакумулятор для захисту насоса від гідроударів

Опис відцентрового насосу БЦПЕ-1,2-12У Водолій :

• електродвигун - однофазний змінного струму
• насосна частина - багатоступенева
• виносна конденсаторная коробка, закріплена на шнурі живлення з вилкою
• насосна частина включає в себе корпус, в якому знаходяться приводний вал, колеса робочі, лопаткові відводи, направляючі кільця
• кришка з внутрішньої трубною різьбою G 1 1/4"
• вбудоване теплове реле німецької фірми Thermik

Технічні характеристики Водолій БЦПЕ 1,2-12У

Напірні характеристики насоса Водолій БЦПЕ 1,2-12У*

Габаритні розміри насоса Водолій БЦПЕ 1,2-12У*

• L1=14 460; L2=12 000; L3=364 мм
• Загальний діаметр насоса: 105 мм
• Довжина кабелю: 12 м
• Підведення кабелю: бічне
• Діаметр приєднання G=1 ¼"

Схема електрична принципова Водолій БЦПЕ 1,2-12У

Умовне позначення елементів схеми:

ЕН - електронасос; З - конденсатори; ТР - теплове реле; Хр - вилка; Хs - розетка; КК - конденсаторна коробка.

Умовне позначення кольору ізоляції жил кабелю:

г - блакитний, ч - чорний, кч - коричневий, ЖЗ - жовто-зелений (заземлювальна жила)

Схема установки в свердловину насос БЦПЕ 1,2-12У Водолій

1 - електронасос; 2 - хомут шланга; 3 - шланг; 4 - шнур живлення мережі; 5 - трос; 6 - місце кріплення підвіски; 7 - коробка конденсаторна
