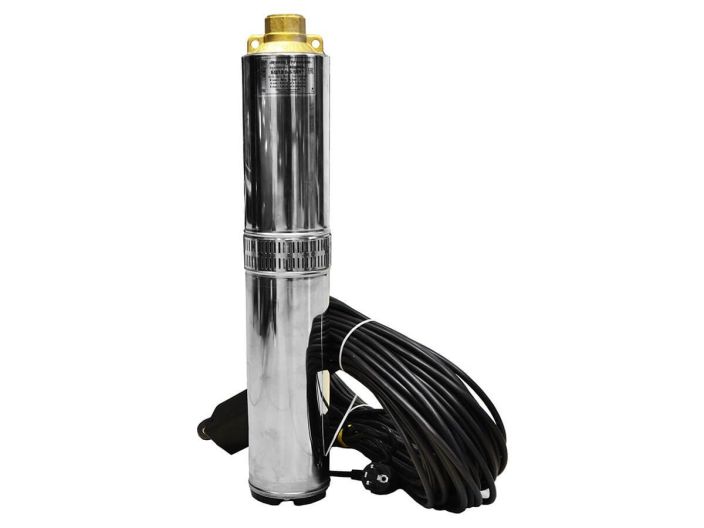

Водолей БЦПЭ 1,2-12У d 105мм кабель 12м

Водолей БЦПЭ 1,2-12 насос для полива и водоснабжения с повышенной производительностью

Насос Водолей БЦПЭ 1,2-12 – центробежный погружной насос, который используется для подачи воды в быту из скважин, колодцев, открытых водоемов, для полива садов и огородов. Внутренний диаметр скважины 120 мм и больше.

Водолей БЦПЭ 1,2 рекомендуется использовать в скважинах с высоким дебитом от 3,6 до 9,4 м³/час.

Если насос не погружен полностью в воду, то его категорически запрещается включать. Перекачиваемая вода должна быть очищена от каких-либо примесей, абразивных веществ и песка. Срок службы погружного насоса  БЦПЭ-1,2-12У - не менее 10 лет.

Рекомендуем использовать гидроаккумулятор для защиты насоса от гидроударов

Описание  центробежного погружного насоса БЦПЭ-1,2-12У Водолей:

• электродвигатель - однофазный переменного тока
• насосная часть - многоступенчатая
• выносная конденсаторная коробка, закрепленная на шнуре питания с вилкой
• насосная часть включает в себя корпус, в котором находятся приводной вал, колеса рабочие, лопаточные отводы, направляющие кольца
• крышка с внутренней трубной резьбой G1 1/4 "
• встроенное тепловое реле немецкой фирмы Thermik

Технические характеристики Водолей БЦПЭ 1,2-12У

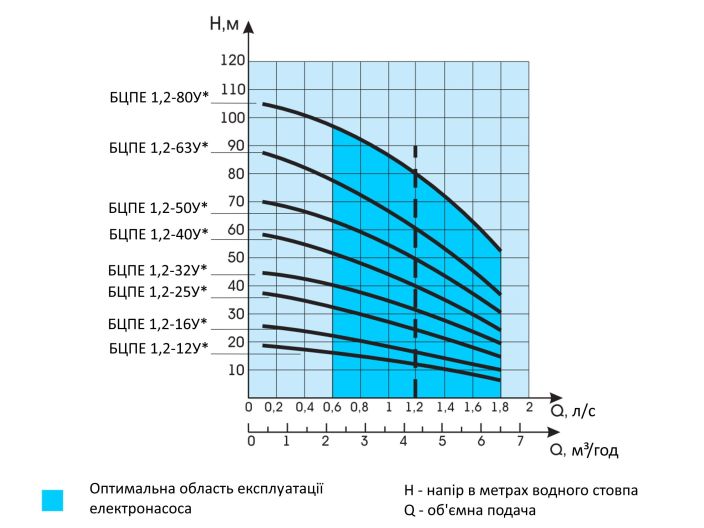

Напорные характеристики насоса Водолей БЦПЭ 1,2-12У*

Габаритные размеры насоса Водолей БЦПЭ 1,2-12У*

• L1=14 460; L2=12 000; L3=364 мм
• Общий диаметр насоса: 105 мм
• Длина кабеля: 12 м
• Подвод кабеля: боковой
• Диаметр подключения G=1 ¼"

Схема электрическая принципиальная Водолей БЦПЭ 1,2-12У

Условное обозначение элементов схемы:

ЭН - электронасос; С - конденсаторы; ТР - тепловое реле; Хр - вилка; Хs - розетка; КК - конденсаторная коробка



Условное обозначение цвета изоляции жил кабеля:

г - голубой, ч - черный, кч - коричневый, жз - желто-зеленый (заземляющая жила)

Схема установки в скважину насоса БЦПЭ 1,2-12У Водолей

1 - электронасос; 2 - хомут шланга; 3 - шланг; 4 - шнур сетевого питания; 5 - трос; 6 - место крепления подвески; 7 - коробка конденсаторная
