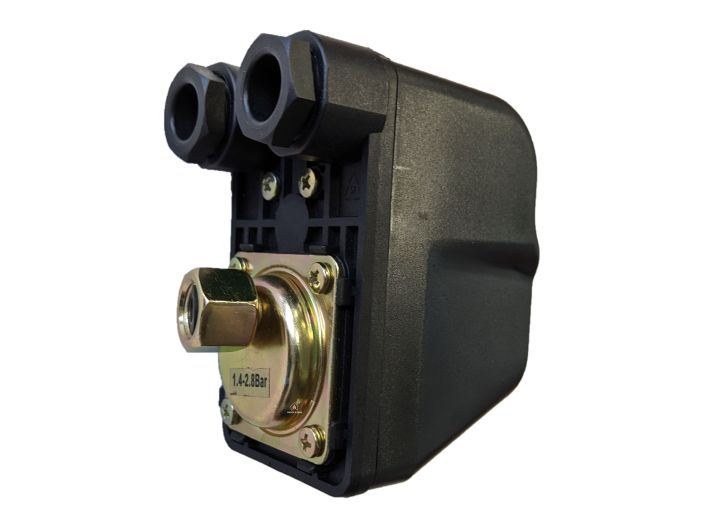

Реле тиску механічне PS2+/1,0-6,5 для однофазних насосов та насосних станцій
Реле тиску з розширеним діапазоном налаштування тиску від 1 бар до 6,5 бар, як випливає з маркування
Реле тиску PS2+/1-6,5 призначене для керування однофазним електронасосом із споживанням струму до 16 А. Реле є електромеханічним, тобто підключається до насоса та мережі електроживлення за допомогою кабелю та контролює запуск та зупинку насоса механічним способом. Регулятор тиску PS2+/1-6,5 Coelbo рекомендується для застосування в системах автоматичного водопостачання:
- для керування побутовими насосами в традиційних системах підвищення тиску з накопичувальним баком
- для комплектації насосних станцій
Регулятор тиску PS2+ (1-6,5) Coelbo автоматично регулює запуск та зупинку насоса залежно від тиску та його перепаду. Заводські налаштування реле для запуску насоса 1,4 бар, для відключення насоса 2,8 бар. Початкове заводське налаштування можна змінити за допомогою внутрішньої системи регулювання. Діапазон налаштування тиску реле від 1,0 бар до 6,5 бар, як випливає з маркування
Реле PS2+/1-6,5 Coelbo підключається до насоса та джерела живлення за допомогою електрокабелів згідно зі схемою підключення. У комплектацію входять герметичні кабельні вводи для захисту кабельних з'єднань від попадання води. Регулятор радимо підключати до гідроакумулятора за допомогою латунного фітинга – п'ятиходового з'єднання – до якого можна підключити ще манометр для контролю тиску

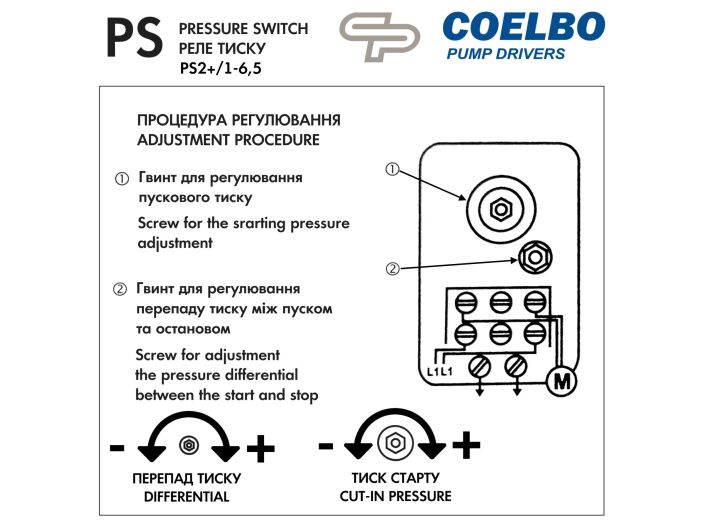

Налаштувати параметри роботи регулятора тиску PS2+/1,0-6,5 Coelbo досить легко

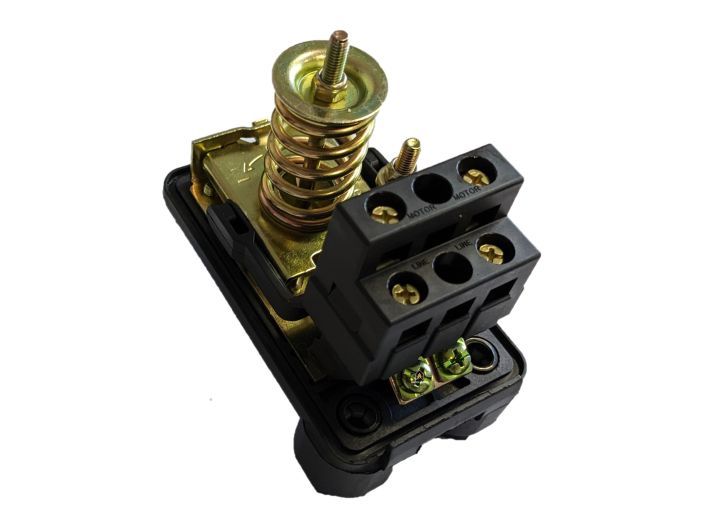

- зніміть кришку, викрутивши монтажний гвинт
- гвинтом 1 відрегулюйте тиск старту насоса
- гвинтом 2 виставте перепад тиску між пуском та зупинкою насоса
- встановіть кришку на місце
Увага: перевіряйте роботу системи після кожного налаштування

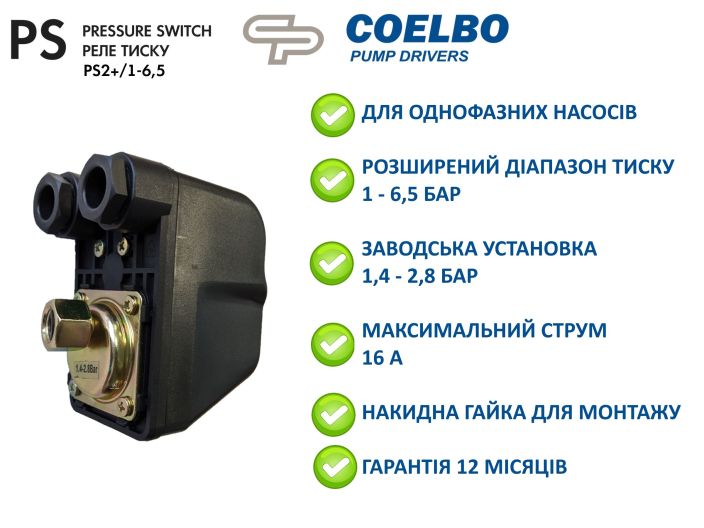

Технічні характеристики реле тиску PS2+/1-6,5 Coelbo
- Тип: електромеханічне реле тиску
- Виробник: Coelbo
- Країна-виробник: Іспанія
- Робоче середовище: прісна вода
- Діапазон налаштування тиску: 1,0 - 6,5 бар
- Заводське налаштування: 1,4 - 2,8 бар
- Максимальний струм: 16 A
- Напруга мережі живлення: 115 – 220 В, 50 Гц
- Температура довкілля: до 60 °C
- Приєднання Rp 1/4" (внутрішня різьба) накидна гайка
- Клас захисту IP 65
- Вага 0,3 кг
