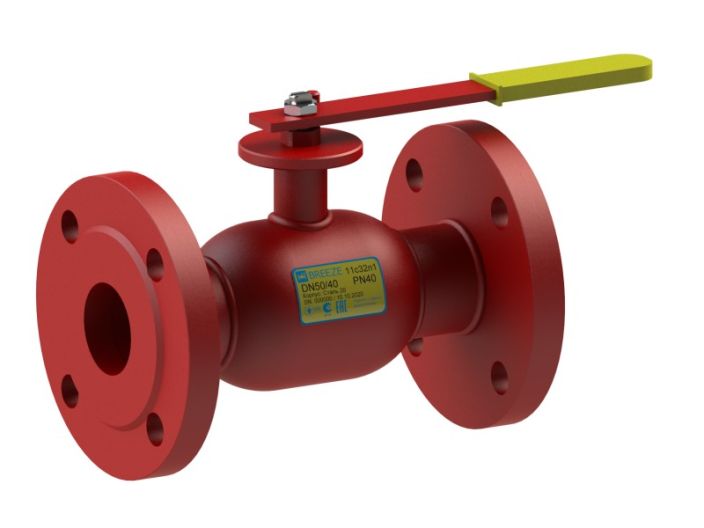

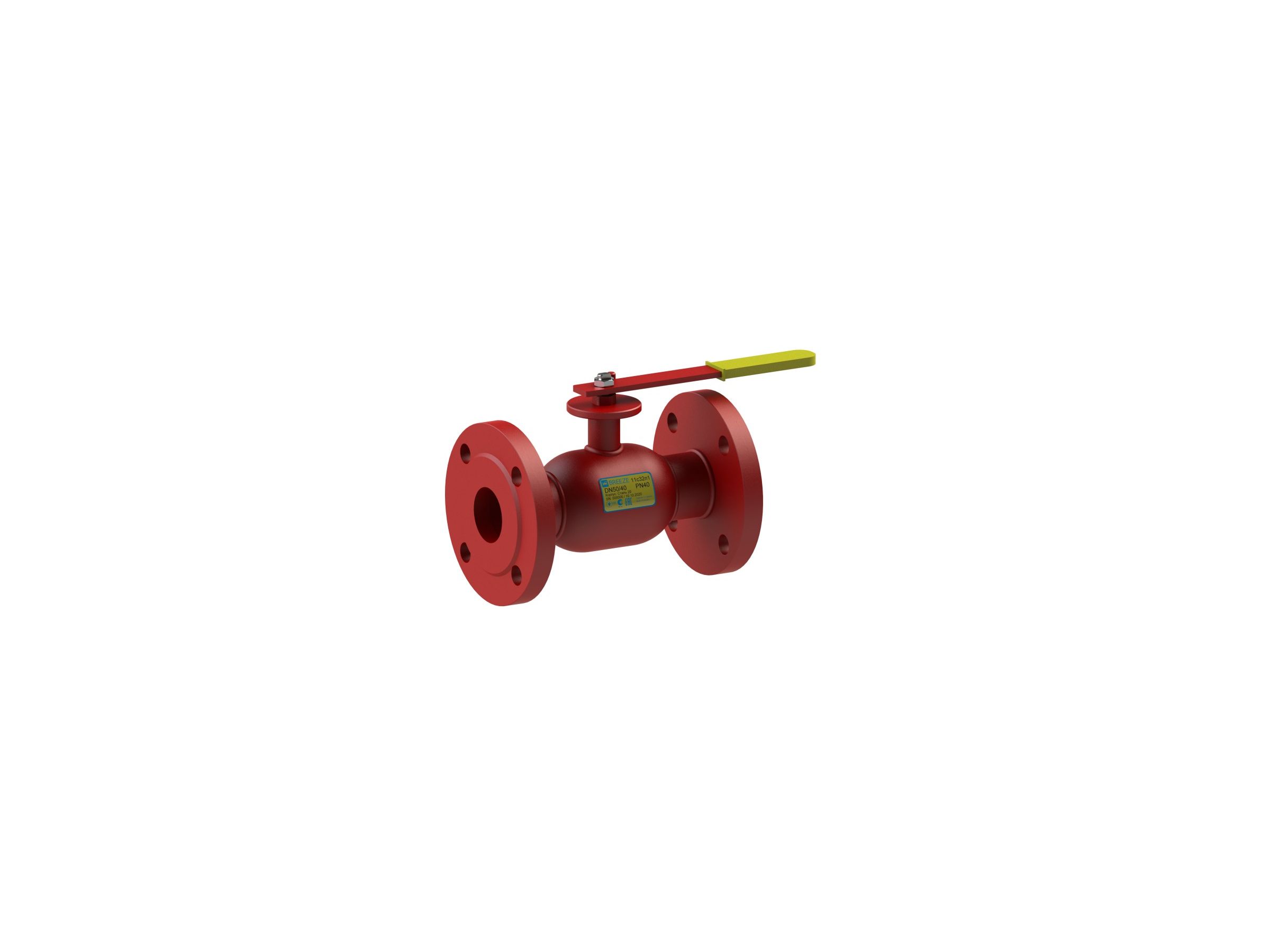

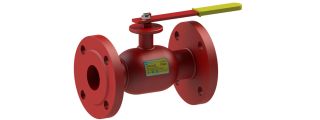

Кран кульовий сталевий BREEZE 11с32п1 Ду 80/65

Бренд: BREEZE

Модель	11с32п1
Серія	BREEZE Steam
Артикул	11.24.025-001
Тип з’єднання	фланець/фланець
Тип проходу	стандартнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+200ºС
Тиск	PN16, PN25, PN40
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

5 830,00 грн

Кран кульовий 11с32п1 BREEZE™ – фланець/фланець , стандартний прохід, PN40, PN25, PN16 цільнозварений фланцевий, застосовується на трубопроводах парових та пароконденсуючих систем. Для ущільнення штоку використовується армована сальникова набивка виготовлена з терморозширеного графіту з інгібітором корозії. Завдяки зажимній гайці можливо, за необхідністю, «підтянути» ущільнення на штоці або замінити його без демонтажу.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с32п1 Ду 80/65 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
6	Ущільнююче кільце штоку	Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2011
7	Втулка кріпильна	Сталь 08х13 ГОСТ 5632
8	Шайба опорна	Сталь 3сп ДСТУ 4484
9	Фланець	Сталь 3сп ДСТУ 4484
10	Штифт	Сталь 45 ДСТУ 7809
11	Рукоятка	Сталь 3сп ДСТУ 4484
12	Пружина тарільчата	Сталь 65Г ДСТУ 8429
13	Зажимна гайка	ДСТУ ISO 8992

Розміри

Кран кульовий сталевий BREEZE 11с32п1 Ду 80/65 2

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.24.025-001	25	20	40	160	85	162	115	85	14	4	3.5
11.24.032-001	32	25	40	180	89	162	135	100	18	4	4.4
11.24.040-001	40	32	40	200	97	207	145	110	18	4	5.8
11.24.050-001	50	40	40	230	103	207	160	125	18	4	7.5
11.24.065-001	65	50	25	270	109	207	180	145	18	8	9.7
11.24.080-001	80	65	25	280	123	266	195	160	18	8	11.7
11.24.100-001	100	80	25	300	132	376	230	190	22	8	17.5
11.24.125-001	125	100	25	350	162	513	270	220	26	8	27.4
11.24.150-001	150	125	25	350	180	513	300	250	26	8	34.5
11.24.200-001	200	150	25	400	261	793	360	310	26	12	52.3

Детальніше

DN: 80/65

Код: 6990
