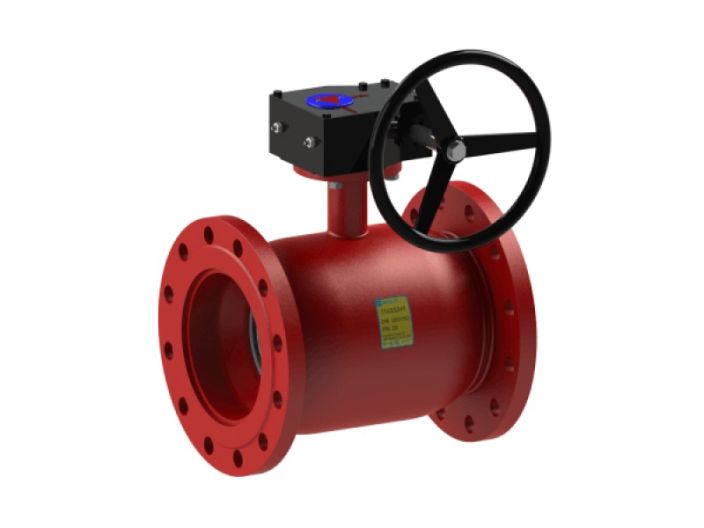

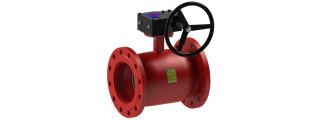

Кран кульовий 11с338п1 BREEZE™ – фланець/фланець , повний прохід, PN25, цільнозварений фланцевий, застосовується на трубопроводах парових та пароконденсуючих систем. Для ущільнення штоку використовується армована сальникова набивка виготовлена з терморозширеного графіту з інгібітором корозії. Завдяки зажимній гайці можливо, за необхідністю, «підтянути» ущільнення на штоці або замінити його без демонтажу.
Конструкція та матеріали
| № | Деталь | Матеріал |
| 1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток, зажимна гайка | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
| 4 | Ущільнююче кільце кулі | Фторопласт-Ф4К20 ГОСТ 10007 |
| 5 | Втулка кріпильна | Сталь 08Х13 ГОСТ 5632 |
| 6 | Пружина тарільчата | Сталь 65Г ДСТУ 8429 |
| 7 | Шайба опорна | Сталь 3сп ДСТУ 4484 |
| 8 | Ущільнення штоку | Фторопласт-Ф4 ГОСТ 10007 |
| 9 | Ущільнююче кільце штоку | Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2001 |
| 10 | Фланець | Сталь 3сп ДСТУ 4484 |
| 11 | Редуктор | ISO 5211 |
Розміри
| Артикул | DN | D | PN | L | H | DF1 | DF2 | DF3 | n | W |
| 11.26.125-003 | 125 | 125 | 25 | 325 | 414 | 270 | 220 | 26 | 8 | 43.6 |
| 11.26.150-003 | 150 | 150 | 25 | 400 | 434 | 300 | 250 | 26 | 8 | 54.5 |
