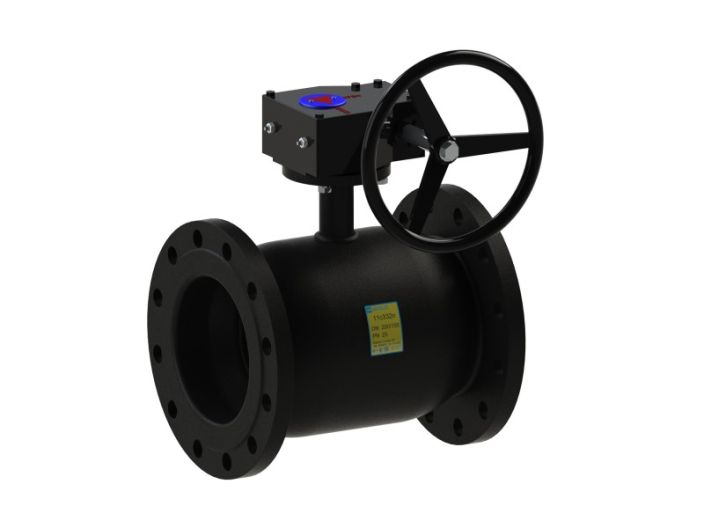

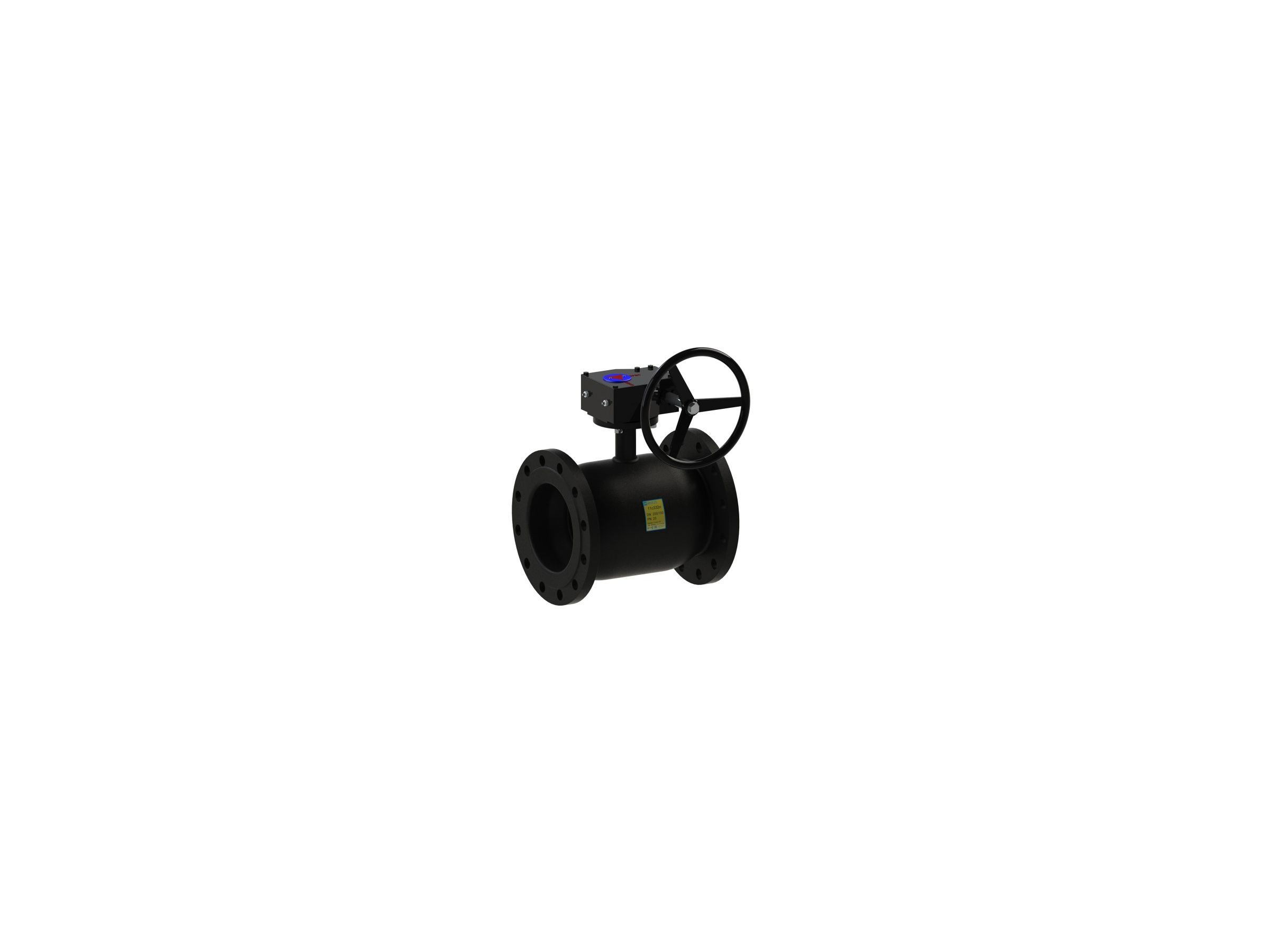

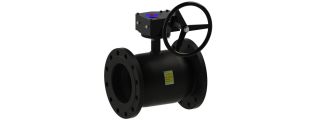

Кран кульовий сталевий BREEZE 11с332п Ду 150/125

Бренд: BREEZE

Модель	11с332п
Серія	BREEZE Europe
Артикул	11.32.125-003
Тип з’єднання	фланець/фланець
Тип проходу	стандартнопрохідний
Тип приводу	механічний редуктор
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN25
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

17 294,00 грн

Кран кульовий 11с332п BREEZE™ – фланець/фланець , стандартний прохід, PN25 є однією з базових моделей у лінійці цільнозварених кранів. Він виготовлений з фланцями, розміри яких дають можливість встановлювати його на PN40, PN25, PN16, PN10 для DN15-50 і PN25 для DN 15-300

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с332п Ду 150/125 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток, гайка	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнювальне кільце кулі	Фторопласт Ф4К20 ГОСТ 10007
5	Втулка закріплювальна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарілчаста	Сталь 65Г ДСТУ 8429
7	Шайба упорна, бобишка	Сталь 3сп ДСТУ 4484
8	Ущільнення штока	Фторопласт Ф4 ГОСТ 10007
9	Ущільнювальне кільце штока	Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2001
10	Фланець	Сталь 3сп ДСТУ 4484
11	Редуктор	ISO 5211

Розміри

Кран кульовий сталевий BREEZE 11с332п Ду 150/125 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	W
11.32.100-003	100	80	25	300	339	230	190	22	8	31.8
11.32.125-003	125	100	25	350	355	270	220	26	8	38.6
11.32.150-003	150	125	25	350	373	300	250	26	8	47.3
11.32.200-003	200	150	25	400	390	360	310	26	12	61.3
11.32.250-002	250	200	25	650	513	425	370	30	12	132.4
11.32.300-002	300	250	25	750	622	485	430	30	12	200.2
11.32.350-002	350	300	25	850	658	550	490	33	16	311.2
11.32.400-002	400	300	25	850	658	610	550	36	16	350.2

Детальніше

DN: 150/125

Код: 6997
