Поворотний клапан на три виходи для регулювання температури рідини в системах опалення та кондиціювання
DN 20 внутрішня різьба, kVS=6,3 м³/год, тиск 6 бар, робоче середовище: гаряча вода до +110 °С, корпус чавун
Управління: електроприводи M6063L4003, M6063A4007, M6063L1009, M6063A1003
V5433A1031 Resideo
Опис
Поворотний клапан триходовий V5433A1031 виробника Honeywell призначений для установки в системи опалення та кондиціювання. Клапан точно регулює температуру води, що подається до системи
Клапан V5433A 1031 Resideo Honeywell працює під керування електроприводом. Серії електроприводів, які підходять для даного клапана V5433A1031:
- M6063L 1009 (230/240В змінного струму)
- M6063L 4003 (230/240 В змінного струму) з додатковим перемикачем
- M6063A 1003 (24 В змінного струму; плаваючий)
- M6063A 4007 (24 В змінного струму; плаваючий) з додатковим перемикачем
Принцип роботи клапана V5433A Honeywell Resideo
Регулювання температури змішаної води здійснюється поворотом затвора клапана. Кут повороту складає 90 °. Затвор регулює витрату води на двох входах із двома характеристиками керування. При підмішуванні в гарячу воду, що подається від котла, зворотної води досягається необхідна температура потоку води
Переваги та особливості клапана V5433A1031 Honeywell
- Оптимальне регулювання температури теплоносія на контурі, що подає
- Електропривод для керування клапаном надійно встановлюється
- Хромовані внутрішні деталі забезпечують тривалий термін служби
- Подвійні кільцеві ущільнення захищають клапан від корозії
- Пропускна здатність до 6,3 м³/год
- Невеликі розміри та зручна конструкція
Технічні характеристики клапана V5433A1031 Resideo
- Модель: V5433A 1031
- Тип: поворотний клапан
- Кількість підключень: 3
- Кут повороту 90°
- Діаметр підключення: DN 20 з внутрішньою різьбою
- Номінальний статичний тиск: 6 бар (600 кПа)
- Максимальний перепад тиску: 1 бар (100 кПа)
- Пропускна спроможність (kVS): 6,3 м³/год
- Інтенсивність витоку < 1% значення kVS
- Робоче середовище: гаряча вода згідно з VDI 2035 (з концентрацією кисню менше 0,2 г/м³, pH 8...9,5)
- Температура води у клапані від 2 до 110 °C
- Вага: 0,9 кг
Матеріали клапана V5433A
- Корпус: чавун
- Внутрішні частини: хромований чавун
- Ущільнення: подвійне О-подібне кільце (артикул 07116 1035)

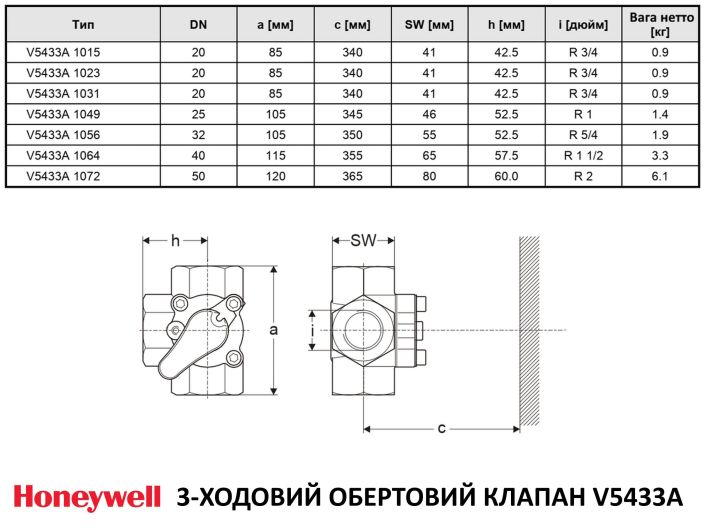

Габаритні розміри поворотних клапанів Honeywell V5433A
Детальніше
- Виробник
- Honeywell
- Продуктивність, max м3/год
- 6.3
- Тип виконання
- трьохходовий
- Діаметр
- DN 20 (3/4")
- Застосування
- для гарячої води
