Поворотный клапан на три выхода для регулирования температуры жидкости в системах отопления и кондиционирования
DN 20 внутренняя резьба, kVS=6,3 м³/ч, давление 6 бар, рабочая среда: горячая вода до +110 °С, корпус чугун
Управление: электроприводы M6063L4003, M6063A4007, M6063L1009, M6063A1003
V5433A1031 Resideo
Описание
Поворотный клапан трёхходовой V5433A1031 производителя Honeywell предназначается для установки в системы отопления и кондиционирования. Клапан точно регулирует температуру воды, которая подаётся в систему
Клапан V5433A 1031 Honeywell работает под управления электропривода. Серии электроприводов, подходящих для данного клапана ResideoV5433A1031:
- M6063L 1009 (230/240В переменного тока)
- M6063L 4003 (230/240 В переменного тока) с дополнительным переключателем
- M6063A 1003 (24 В переменного тока; плавающий)
- M6063A 4007 (24 В переменного тока; плавающий) с дополнительным переключателем
Принцип работы клапана V5433A Honeywell
Регулирование температуры смешанной воды осуществляется поворотом затвора клапана. Угол поворота составляет 90°. Затвор регулирует расход воды на двух входах с двумя характеристиками управления. При подмешивании в горячую воду, которая подаётся от котла, обратной воды достигается требуемая температура потока воды
Преимущества поворотного клапана V5433A1031 Honeywell
- Оптимальное регулирование температуры теплоносителя на подающем контуре
- Электропривод для управления клапана надёжно устанавливается
- Хромированные внутренние детали обеспечивают долгий срок службы
- Двойные кольцевые уплотнения защищают клапан от коррозии
- Пропускная способность до 6,3 м³/ч
- Небольшие размеры и удобная конструкция
Технические характеристики клапана Resideo V5433A1031
- Модель: V5433A 1031
- Тип: поворотный клапан
- Количество подключений: 3
- Угол поворота 90°
- Диаметр подключения: DN 20 с внутренней резьбой
- Номинальное статическое давление: 6 бар (600 кПа)
- Максимальный перепад давлений: 1 бар (100 кПа)
- Пропускная способность (kVS): 6,3 м³/ч
- Интенсивность утечки < 1% значения kVS
- Рабочая среда: горячая вода согласно VDI 2035 (с концентрацией кислорода менее 0,2 г/м³, pH 8...9,5)
- Температура воды в клапане от 2 до 110 °C
- Вес: 0,9 кг
Материалы клапана V5433A
- Корпус: чугун
- Внутренние части: хромированный чугун
- Уплотнение: двойное О-образное кольцо (артикул 07116 1035)

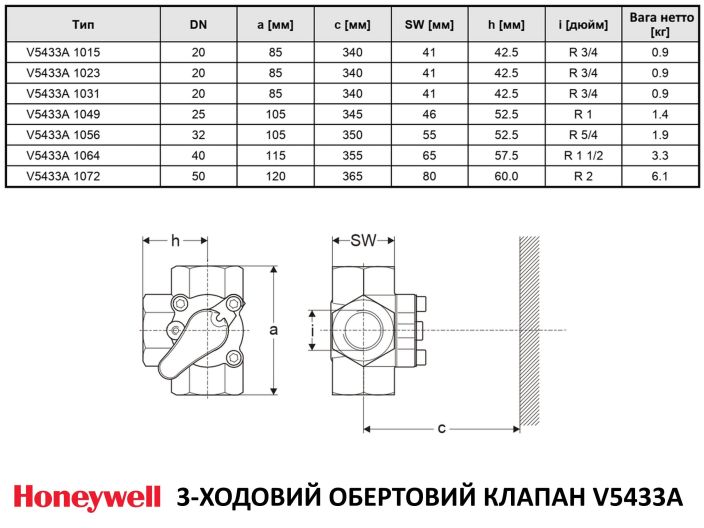

Габаритные размеры поворотных клапанов Honeywell V5433A
Подробнее о товаре
- Производитель
- Honeywell
- Производительность, max м3/ч
- 6.3
- Тип исполнения
- трёхходовый
- Диаметр
- DN 20 (3/4")
- Применение
- для горячей воды
