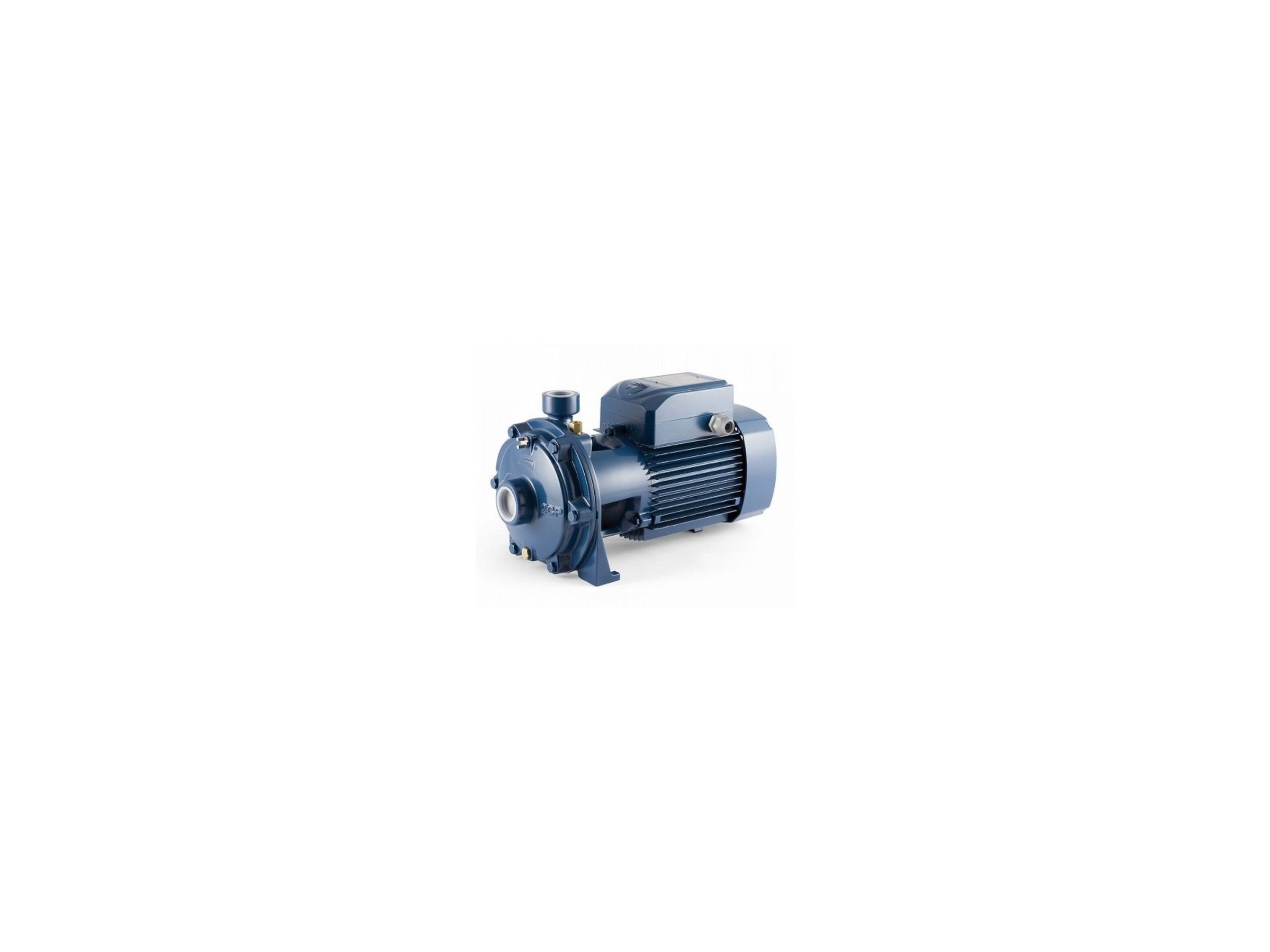

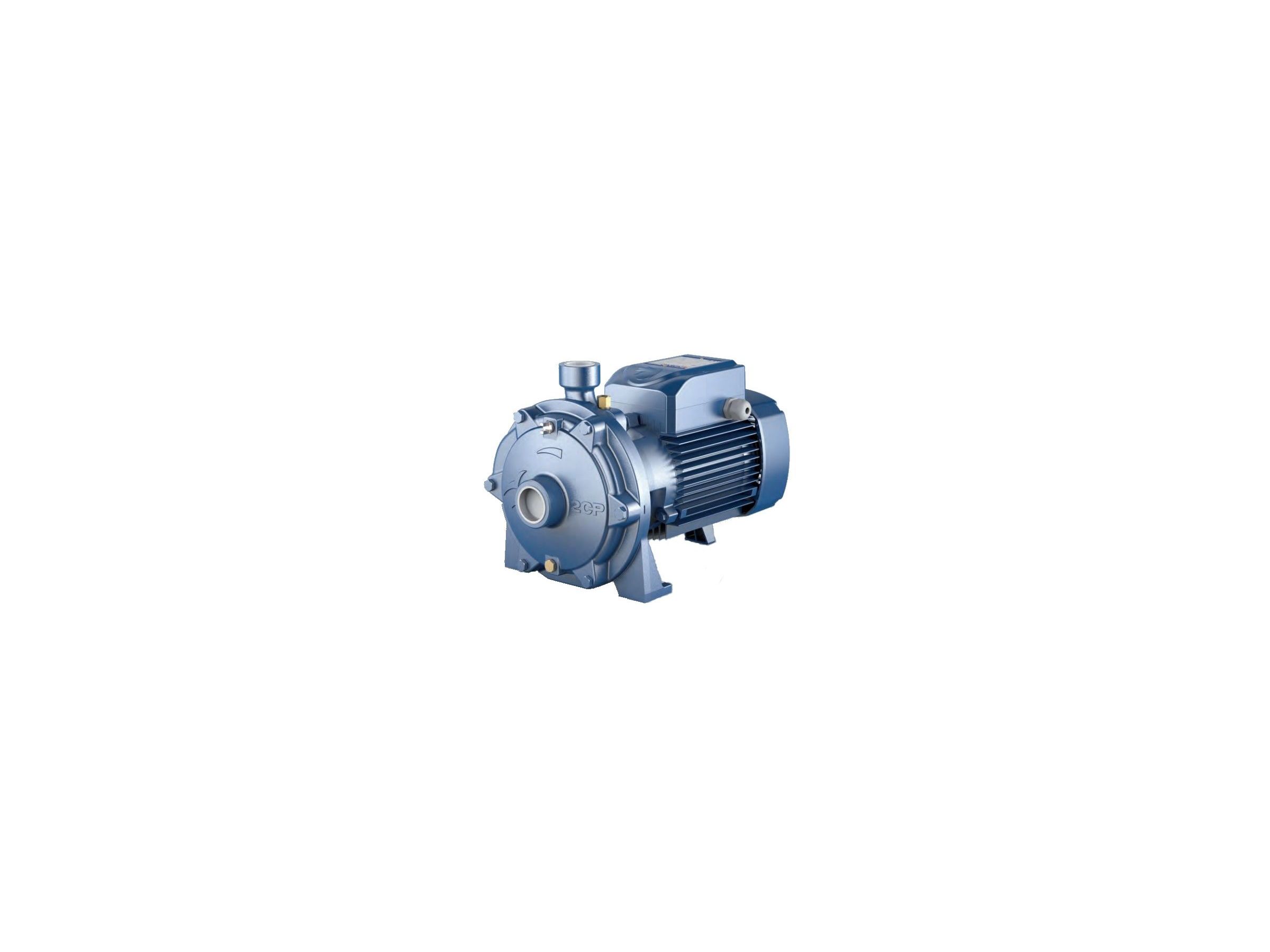

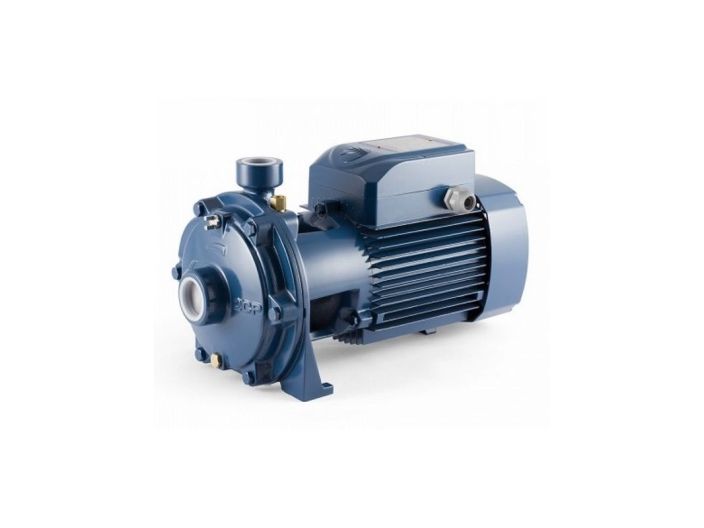

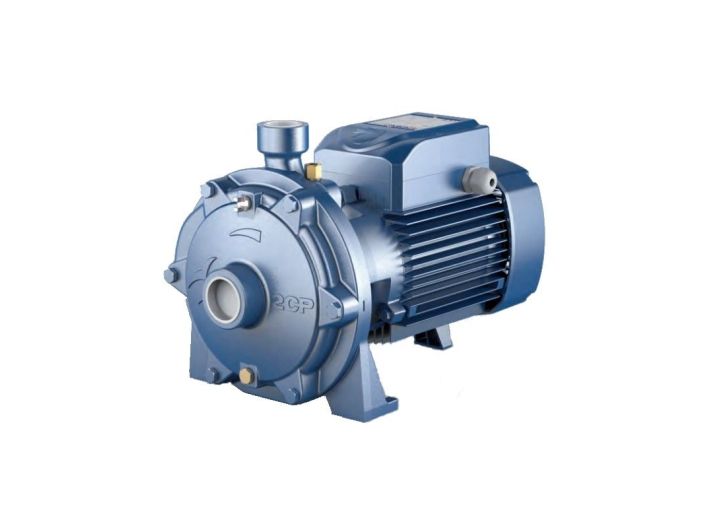

Відцентровий електронасос Pedrollo 2CPm 25/16А італійського виробництва який має два робочі колеса. Насоси Pedrollo серії 2CP застосовуються для перекачування чистої води та рідин, хімічно неагресивних до конструкційних матеріалів насоса. Високі експлуатаційні характеристики, витривалість та різноманітні можливі варіанти застосування роблять його ідеальним вибором у побутовому, комунальному, аграрному та промисловому секторах, зокрема, в поєднанні з гідроакумуляторами, для розподілу води та підвищення тиску в мережі, в протипожежних установках. Насоси Pedrollo 2CPm 25/16А здатні працювати в режимі тривалих перегрузок. Установка насоса повинна проводитися в закритих приміщеннях або в місцях, захищених від несприятливих погодних умов.
Відцентровий насос Pedrollo 2CPm 25/16А - це висока якість виконання, офіційна гарантія від виробника, простота обслуговування та експлуатації, надійність, витривалість, а також доступна ціна.
Застосування Pedrollo 2CPm 25/16А:
- Водопостачання
- Напорні системи
- Побутові потреби
- Протипожежні установки
- Промисловість
- Для підвищення тиску в системі
Технічні характеристики Pedrollo 2CPm 25/16А:
- Максимальний тиск всередині корпуса насоса 10 бар (PN10)
- Манометрична висота всмоктування до 7 м
- Температура рідини від -10 °C до +90 °C
- Навколишня температура від -10 °C до +40 °C
- Потужність: 2,2 кВт.
- Продуктивність: 9,6 м 3 /год
- Максимальний напір: 68м
- Електронасоси оснащені високоефективними двигунами (IEC 60034-30-1) клас IE2
- Напруга: 230В - 13,8А
- Клас захисту: IPX4
- Тривалий режим роботи електродвигуна (S1)
Конструкція Pedrollo 2CPm 25/16А:
- Корпус насоса: чавун
- Контрфланці: 1 1/4" x 1" - купуються окремо
- Робоче колесо: латунь
- Ведучий вал: нержавіюча сталь
- Механічне ущільнення FN-18 Ø 18 мм Графіт Кераміка NBR
- Двигун:однофазний 230 В - 50 Гц з вмонтованим в обмотку термореле
- Вага: 27,3 кг
- Довжина, висота, ширина: 424*261*226мм
РОБОЧІ ХАРАКТЕРИСТИКИ ТА ТЕХНІЧНІ ДАНІ
50 Гц n = 2900 об/хв HS = 0 м
ТИП | ПОТУЖНІСТЬ (P2) | Q | м³/год | 0 | 1,2 | 1,8 | 2,4 | 3,0 | 3 , 6 | 4,2 | 4,8 | 5,4 | 6,0 | 6 , 6 | 7,2 | 8,4 | 9,6 | |||
Однофазний | Трифазний | кВт | л.с. | ▲ | л/хв | 0 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 140 | 160 | |
2CPm 25/16C | 2CP 25/16C | 1,1 | 1,5 </td > | IE2 | H метр | 47 | 46 </td | 45 | 44 | 42 | 40 | 38 | 35 | 33 | 30 | 27 | 24 | |||
2CPm 25/16B | 2CP 25/16B | 1,5 | 2 | IE3 | 58 | 56 | 55 | 54 | 53 | 51 | 49 | 47 | 45 | 43 | 40 | 37 | 30 | |||
- | 2CP 25/16A | 2,2 | 3 | IE3 | 68 | 67 | 64,5 | 63 | 62 | 60 | 58 </td > | 56 | 54 | 51 | 48 | 41 | 32 |
Q - Продуктивність H - Загальний манометрический натиск HS - Висота всмоктування
Допустиме відхилення характеристик насосів відповідає класу 3B згідно EN ISO 9906.
▲ Клас ефективності трифазного двигуна (IEC 60034-30)
КОНСТРУКЦІЯ:
Порівняння конструктивних характеристик електронасосів Pedrollo серії 2CP
ПОЗ . | КОМПОНЕНТ | КОНСТРУКТИВНІ ХАРАКТЕРИСТИКИ | |||||
1 | Корпус всмоктуючий | Чавун, що всмоктує патрубок з різьбою згідно ISO 228/1 | |||||
2 | Корпус напірний | Чавун, напірний патрубок з різьбою згідно ISO 228/1 | |||||
3 | Робочі колеса | Латунь | |||||
4 | Вал двигуна | Нержавіюча сталь EN 10088-3 - 1.4104 | |||||
5 | Механічне ущільнення |
Електронасос (тип) | Ущільнення (тип) | Вал (діаметр) | Нерухоме кільце | Обертове кільце | Еластомер |
2CP 25/14 | FN-18 | Ø 18 мм | Графіт | Кераміка | NBR | ||
2CP 25/16 | FN-18 | Ø 18 мм | Графіт | Кераміка | NBR | ||
2CP 32/200 | FN-20 | Ø 20 мм </span > | Графіт | Кераміка | NBR | ||
2CP 32/210 | FN-24 | Ø 24 мм | графіт | Кераміка | NBR </td > | ||
2CP 40/180 | |||||||
2CP 40/200 | FN-32 NU | Ø 32 мм </td > | Графіт | Кераміка | NBR | ||
6 | Підшипники | Електронасос | Тип | ||||
2CP 25/14 | 6204 ZZ - C3/6204 ZZ - C3 | ||||||
2CP 25/16 | 6204 ZZ - C3/6204 ZZ - C3 | ||||||
2CP 32/200 | 6206 ZZ - C3/6206 ZZ - C3 | ||||||
2CP 32/210 | 6306 ZZ - C3/6206 ZZ - C3 | ||||||
2CP 40/180 | |||||||
2CP 40/200 | 6308 ZZ - C3/6308 ZZ - C3 | ||||||
7 | Електродвигун |
2CPm: | однофазний 230 В - 50 Гц з тепловим захистом, нд трійнят в обмотку. | ||||
2CP: | 230/400 В - 50 Гц до 4 кВт | ||||||
400/690 В - 50 Гц від 5,5 до 11 кВт | |||||||
Електронасоси з трифазним двигуном мають високу ефективність класу IE2 до P2 = 1,1 кВт і IE3 від P2 = 1,5 кВт (IEC 60034-30) | |||||||
- Ізоляція: клас F | |||||||
- Ступінь захисту: IP X4 | |||||||
![]() |
Габарити І ВЕС:
Струм
ТИП | НАПРУГУ | |
Однофазний </td > | 230 B | 240 B </td > |
2CPm 25/14B | 7,7 A | 7,4 A |
2CPm 25/14A | 10,5 A | 10,0 A |
2CPm 25/16C | 7,7 A | 7,4 A |
2CPm 25/16B | 10,0 A | 9,6 A |
