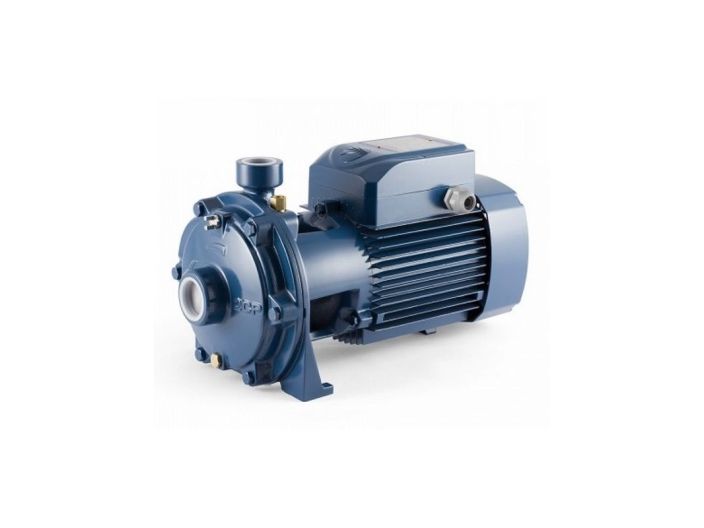

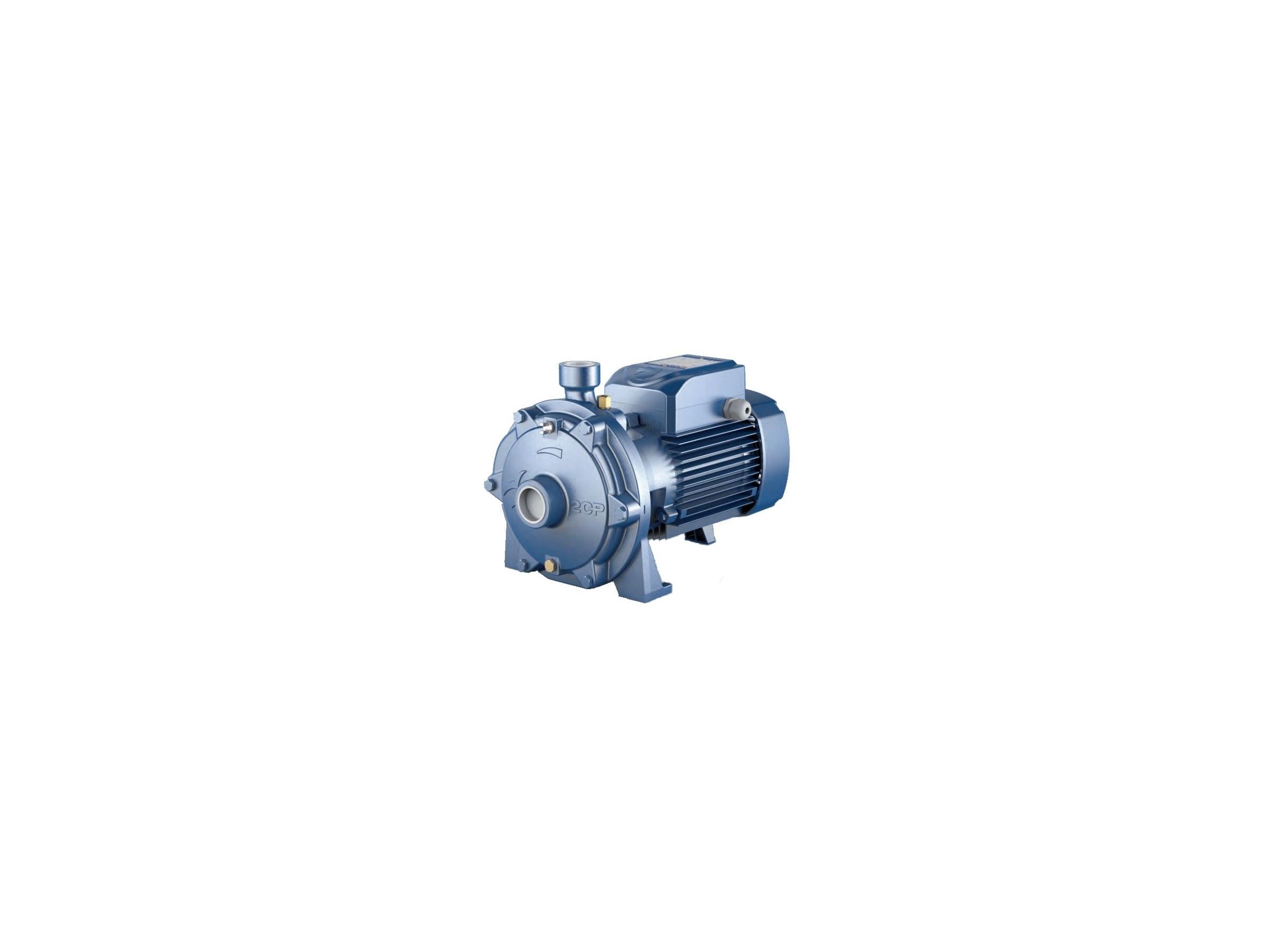

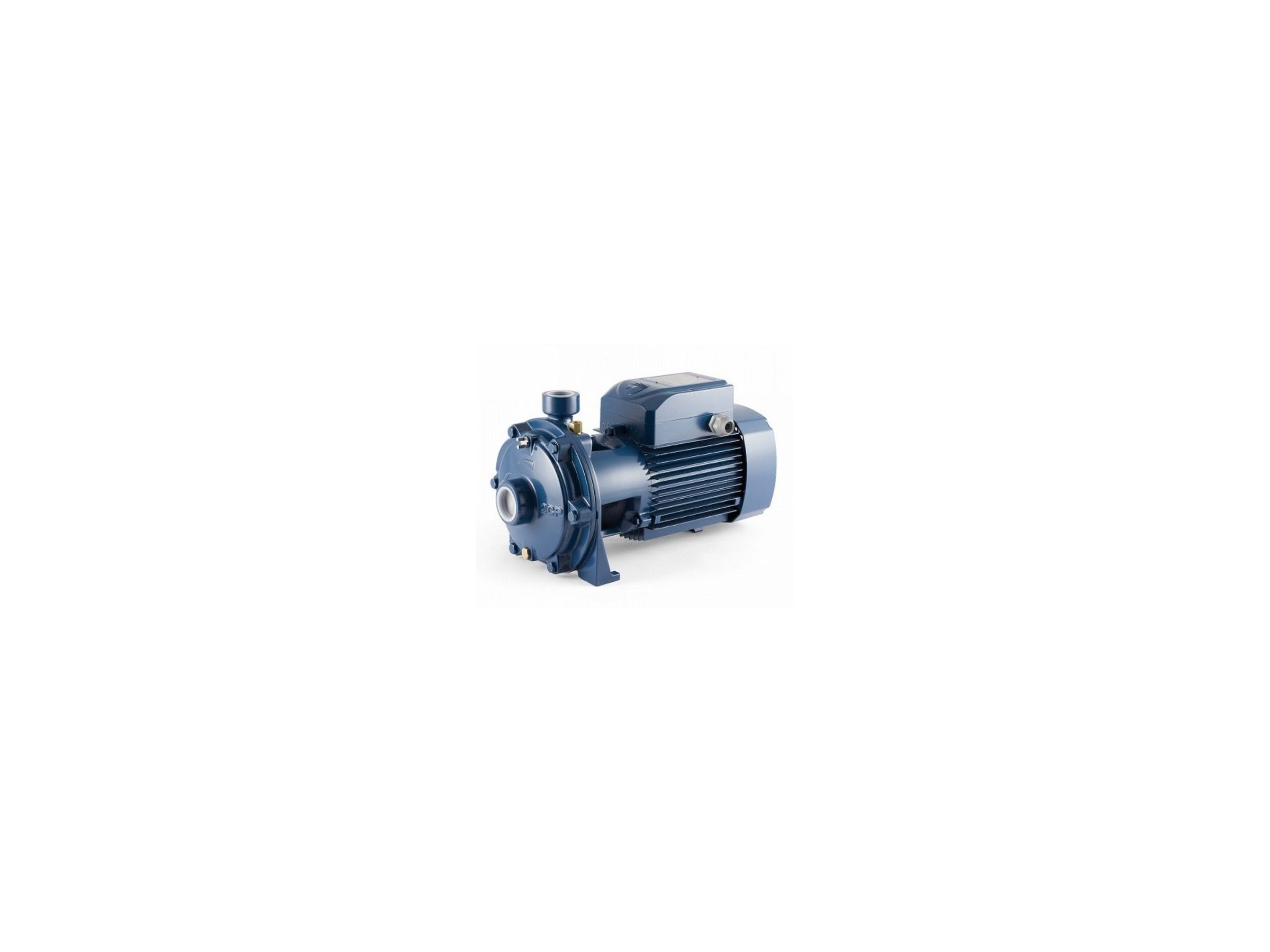

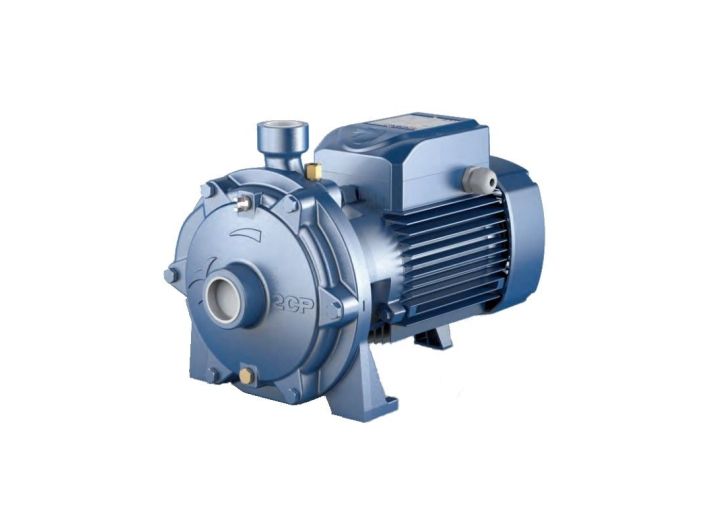

Центробежный электронасос Pedrollo 2CPm 25/16А итальянского производства, имеющий два рабочих колеса. Насосы Pedrollo серии 2CP используются для перекачки чистой воды и жидкостей, химически неагрессивных к конструкционным материалам насоса. Высокие эксплуатационные характеристики, выносливость и разнообразные варианты применения делают его идеальным выбором в бытовом, коммунальном, аграрном и промышленном секторах, в частности, в сочетании с гидроаккумуляторами, для распределения воды и повышения давления в сети, в противопожарных установках. Насосы Pedrollo 2CPm 25/16А способны работать в режиме продолжительных перегрузок. Установка насоса должна производиться в закрытых помещениях или в местах, защищенных от неблагоприятных погодных условий.
Центробежный насос Pedrollo 2CPm 25/16А – это высокое качество исполнения, официальная гарантия от производителя, простота обслуживания и эксплуатации, надежность, выносливость, а также доступная цена.
Применение Pedrollo 2CPm 25/16А:
- Водоснабжение
- Напорные системы
- Бытовые нужды
- Противопожарные установки
- Промышленность
- Для повышения давления в системе
Технические характеристики Pedrollo 2CPm 25/16А:
- Максимальное давление внутри корпуса насоса 10 бар (PN10)
- Манометрическая высота всасывания до 7 м
- Температура жидкости от -10 °C до +90 °C
- Окружающая температура от -10 °C до +40 °C
- Мощность: 2,2 кВт.;
- Производительность: 9,6 м 3 /ч
- Максимальный напор: 68м
- Электронасосы оснащены высокоэффективными двигателями (IEC 60034-30-1) класс IE2.
- Напряжение: 230В – 13,8А
- Класс защиты: IPX4
- Длительный режим работы электродвигателя (S1)
Конструкція Pedrollo 2CPm 25/16А:
- Корпус насоса: чугун
- Контрфланцы: 1 1/4" x 1"-покупаются отдельно
- Рабочее колесо: латунь
- Ведущий вал: нержавеющая сталь.
- Механическое уплотнение FN-18 Ø 18 мм Графит Керамика NBR
- Двигатель: однофазный 230 В – 50 Гц со встроенным в обмотку термореле
- Вес: 27,3 кг
- Длина, высота, ширина: 424*261*226мм
РАБОЧИЕ ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
50 Гц n= 2900 об/мин HS= 0 м
ТИП | МОЩНОСТЬ (P2) | Q | м³/ч | 0 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 5,4 | 6,0 | 6,6 | 7,2 | 8,4 | 9,6 | |||
Однофазный | Трехфазный | кВт | л.с. | ▲ | л/мин | 0 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 140 | 160 | |
2CPm 25/16C | 2CP 25/16C | 1,1 | 1,5 | IE2 | H метры | 47 | 46 | 45 | 44 | 42 | 40 | 38 | 35 | 33 | 30 | 27 | 24 | |||
2CPm 25/16B | 2CP 25/16B | 1,5 | 2 | IE3 | 58 | 56 | 55 | 54 | 53 | 51 | 49 | 47 | 45 | 43 | 40 | 37 | 30 | |||
- | 2CP 25/16A | 2,2 | 3 | IE3 | 68 | 67 | 65,5 | 64,5 | 63 | 62 | 60 | 58 | 56 | 54 | 51 | 48 | 41 | 32 |
Q - Производительность H - Общий манометрический напор HS - Высота всасывания
Допустимое отклонение характеристик насосов соответствует классу 3B согласно EN ISO 9906.
▲ Класс эффективности трехфазного двигателя (IEC 60034-30)
КОНСТРУКЦИЯ:
Сравнение конструктивных характеристик электронасосов Pedrollo серии 2CP
ПОЗ. | КОМПОНЕНТ | КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ | |||||
1 | Корпус всасывающий | Чугун, всасывающий патрубок с резьбой согласно ISO 228/1 | |||||
2 | Корпус напорный | Чугун, напорный патрубок с резьбой согласно ISO 228/1 | |||||
3 | Рабочие колеса | Латунь | |||||
4 | Вал двигателя | Нержавеющая сталь EN 10088-3 - 1.4104 | |||||
5 | Механическое уплотнение |
Электронасос (тип) | Уплотнение (тип) | Вал (диаметр) | Неподвижное кольцо | Вращающееся кольцо | Эластомер |
2CP 25/14 | FN-18 | Ø 18 мм | Графит | Керамика | NBR | ||
2CP 25/16 | FN-18 | Ø 18 мм | Графит | Керамика | NBR | ||
2CP 32/200 | FN-20 | Ø 20 мм | Графит | Керамика | NBR | ||
2CP 32/210 | FN-24 | Ø 24 мм | Графит | Керамика | NBR | ||
2CP 40/180 | |||||||
2CP 40/200 | FN-32 NU | Ø 32 мм | Графит | Керамика | NBR | ||
6 | Подшипники | Электронасос | Тип | ||||
2CP 25/14 | 6204 ZZ - C3/6204 ZZ - C3 | ||||||
2CP 25/16 | 6204 ZZ - C3/6204 ZZ - C3 | ||||||
2CP 32/200 | 6206 ZZ - C3/6206 ZZ - C3 | ||||||
2CP 32/210 | 6306 ZZ - C3/6206 ZZ - C3 | ||||||
2CP 40/180 | |||||||
2CP 40/200 | 6308 ZZ - C3/6308 ZZ - C3 | ||||||
7 | Электродвигатель |
2CPm: | однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку. | ||||
2CP: | 230/400 В - 50 Гц до 4 кВт | ||||||
400/690 В - 50 Гц от 5,5 до 11 кВт | |||||||
Электронасосы с трехфазным двигателем имеют высокую эффективность класса IE2 до P2=1,1 кВт и IE3 от P2=1,5 кВт (IEC 60034-30) | |||||||
– Изоляция: класс F | |||||||
– Степень защиты: IP X4 | |||||||
![]() |
ГАБАРИТЫ И ВЕС:
ПОТРЕБЛЯЕМЫЙ ТОК
ТИП | НАПРЯЖЕНИЕ | |
Однофазный | 230 B | 240 B |
2CPm 25/14B | 7,7 A | 7,4 A |
2CPm 25/14A | 10,5 A | 10,0 A |
2CPm 25/16C | 7,7 A | 7,4 A |
2CPm 25/16B | 10,0 A | 9,6 A |
