400 В, P1 3,7 кВт, P2 3,0 кВт, I 7,8 А, Q max 158 м³/год, Н max 12 м, кабель 10 м без вилки
Несамовсмоктуючий одноступінчастий відцентровий насос з охолоджуючим кожухом для стічних вод
Робоче колесо S-tube® чавун, корпус чавун, вхідний патрубок фланець DN100, вихідний патрубок фланець DN100
Артикул 96048037
Опис
Grundfos SE1.80.100.30.4.50D.B (96048037) - насос з охолоджуючим кожухом для відведення каналізаційних, технологічних та неочищених стічних вод. Це несамовсмоктуючий одноступінчастий відцентровий насос із корпусом та робочим колесом із чавуну. Робоче колесо одноканальне унікальної технології S-tube забезпечує вільний сферичний прохід твердих частинок розміром до 80 мм. Насос підходить для перекачування стічних вод з вмістом сухої речовини до 3%. Можливі різні варіанти встановлення насоса: занурювальний вільний монтаж, занурювальний стаціонарний монтаж на автоматичній трубній муфті (96090994), вертикальний сухий на підставі або сухий горизонтальний монтаж з опорами
Для автоматичної роботи Grundfos SE потрібна шафа керування LC для одного насоса, LCD для двох насосів
Застосування насоса SE1.80.100.30.4.50D.B Grundfos
- перекачування побутових та промислових стічних вод
- відведення каналізаційних стоків
- відведення зливових, промислових стоків
- системи очищення стічних вод
Насос для брудної води SE1.80.100.30.4.50D.B Грундфос із занурювальним двигуном може працювати в безперервному та уривчастому режимах при повному зануренні. При частково зануреному електродвигуні потрібно дотримуватися режим повторно короткочасних включень. Тривалість робочого циклу не більше 40%, максимальна кількість пусків/зупинок - 20 за годину
Переваги насоса SE1.80.100.30.4.50D.B Grundfos
- Герметичне кабельне з'єднання за допомогою сталевого роз'єму з поліуретановим осердям
- Охолоджуючий кожух із нержавіючої сталі захищає корпус двигуна від ударів та легко очищається від забруднень.
- Одноканальне робоче колесо працює без засмічень з високою продуктивністю
- Безперервна робота у зануреному стані
- Картриджеве ущільнення валу скорочує час на обслуговування насоса
- Надійні шарикопідшипники
- Вбудований тепловий захист електродвигуна (два термодатчики вбудовані в обмотку двигуна)
- Насос не потребує додаткового охолодження навіть при сухому монтажі
Технічні характеристики Grundfos SE1.80.100.30.4.50D.B

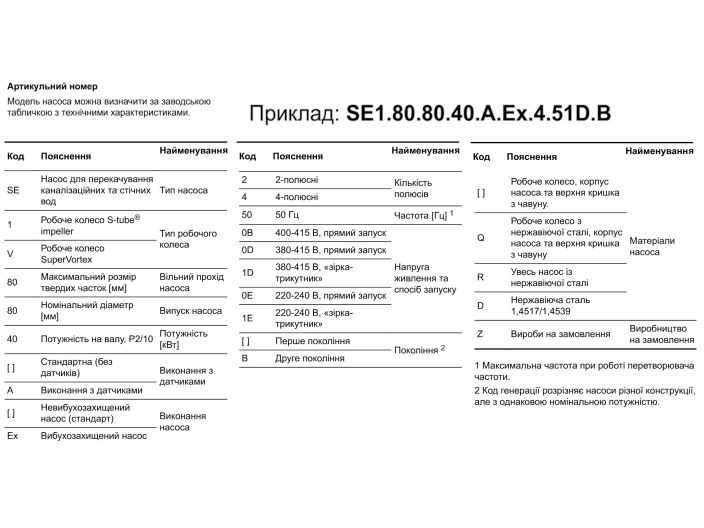

- Модель: SE1.80.100.30.4.50D.B
- Артикул: 96048037
- Призначення: перекачування забруднених дренажних, стічних та технологічних вод

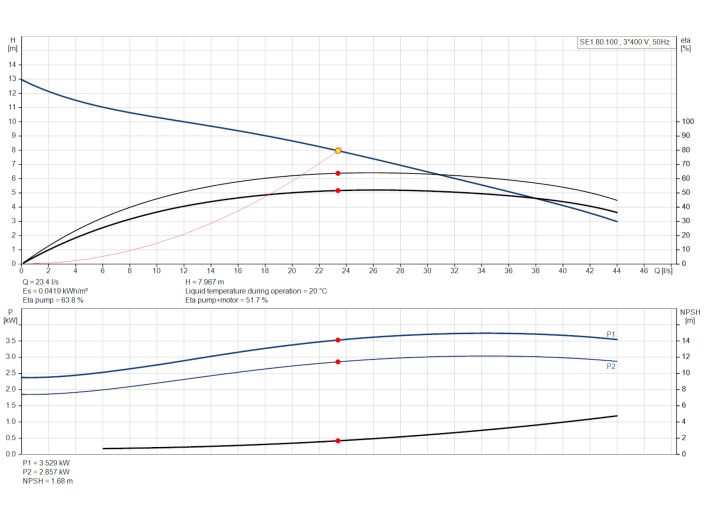

- Максимальний напір: 12 м
- Максимальна продуктивність: 158,04 м3/год (43,9 л/с)
- Напір номінальний: 8,05 м
- Продуктивність номінальна: 84,6 м³/год (23,5 л/с)
- Температура робочої рідини до 40°С
- Робоча рідина: вода з рівнем pH 4-10 з твердими включеннями до 80 мм
- Максимальна глибина занурення 7 м

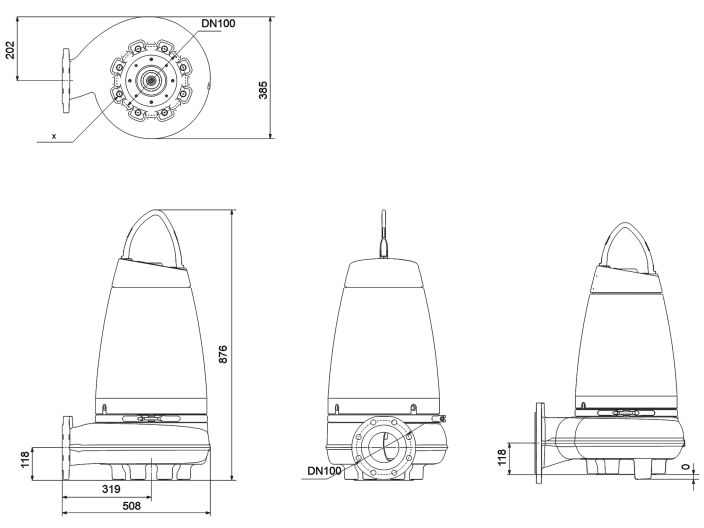

- Патрубок вхідний фланцевий: DN100
- Патрубок вихідний фланцевий: DN100
- Максимальний робочий тиск 6 бар
- Номінальний тиск для підключення 10 бар
- Монтаж: вільна установка, на автомуфті (96090994)
Електрообладнання та додаткові дані
- Електродвигун: асинхронний
- Потужність: P1 3800 Вт
- Номінальна потужність: P2 3000 Вт
- Частота мережі: 50 Гц
- Номінальна напруга: 3 х 380-415 В
- Максимальна кількість запусків за годину: 20
- Номінальний струм: 7,8 А
- Номінальний струм при навантаженні 3/4: 6,4 А
- Номінальний струм при навантаженні 1/2: 5,6 А
- Номінальний струм без навантаження: 5,1 А
- Пусковий струм: 43 А
- Cos phi коефіцієнт потужності: 0,73
- Cos phi при навантаженні 3/4: 0,64
- Cos phi при навантаженні 1/2: 0,50
- Cos phi без навантаження 1/2: 0,12
- Номінальна швидкість: 1455 об/хв
- Крутний момент заблокованого ротора: 53 Нм
- Крутний момент пробою: 71 Нм
- ККД двигуна при повному навантаженні: 81,2%
- ККД двигуна при навантаженні 3/4: 79,9%
- ККД двигуна при навантаженні 1/2: 76,4%
- Кількість полюсів: 4
- Пуск двигуна прямий (DOL)
- Клас захисту: IP68
- Клас ізоляції (IEC 85): F (155 ° С)
- AutoAdapt: ні
- Вибухобезпечність: ні
- Блок управління: ні
- Датчик вологості: ні
- Датчик води в маслі: ні
- Вбудований захист двигуна: PTO (біметалічні вимикачі в статорній обмотці)

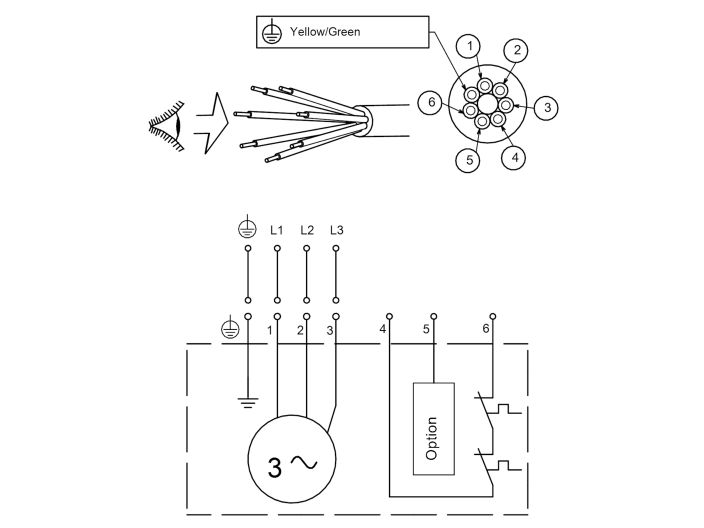

- Кабель живлення: Lyniflex без вилки, 10 м
- Вага нетто: 167 кг
- Вага брутто: 185 кг

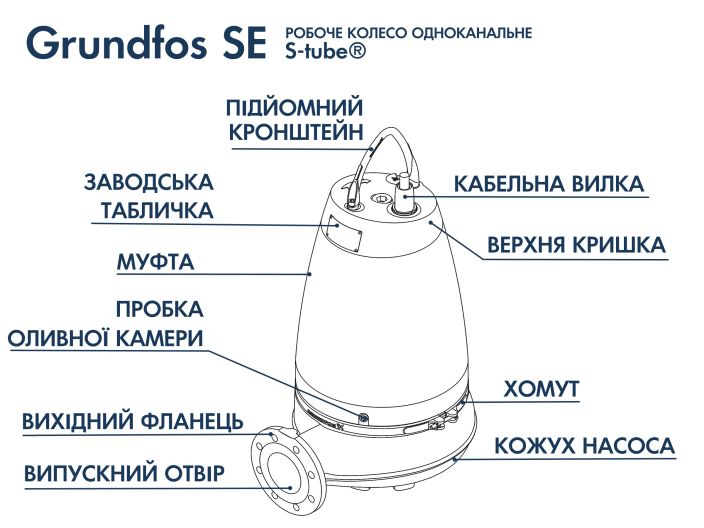

Матеріали насоса Grundfos SE1.80.100.30.4.50D.B (96048037)
- Корпус насоса: чавун
- Епоксидне покриття: колір NSC 8005 R80B
- Робоче колесо: чавун
- Корпус статора: алюміній
- Кожух електродвигуна: нержавіюча сталь
- Вал, ротор: сталь, нержавіюча сталь
- Хомут, болти, кабельне введення, ручка: нержавіюча сталь
- Кожух підшипників, проміжний фланець: чавун
- Механічне ущільнення валу: карбід кремнію/карбід кремнію, графіт/кераміка
- Кільця ущільнювачів: гума NBR
- Кабель: Lyniflex водозахищений
- Олійна камера: чавун
- Олія: Olinda 917
Детальніше
- Виробник
- GRUNDFOS
- Потужність, Вт
- 3000
- Продуктивність, max м3/год
- 158
- Напір, мах м
- 12
- Напруга живлення, В
- 400
- Діаметр
- DN100 (4")
- Матеріал корпусу
- чавун
- Матеріал робочих колес
- чавун
- Діаметр твердих часток
- 80
- Модель насоса
- Grundfos SE
