Канализационный насос Grundfos SE1.80.100.30.4.50D.B (96048037)

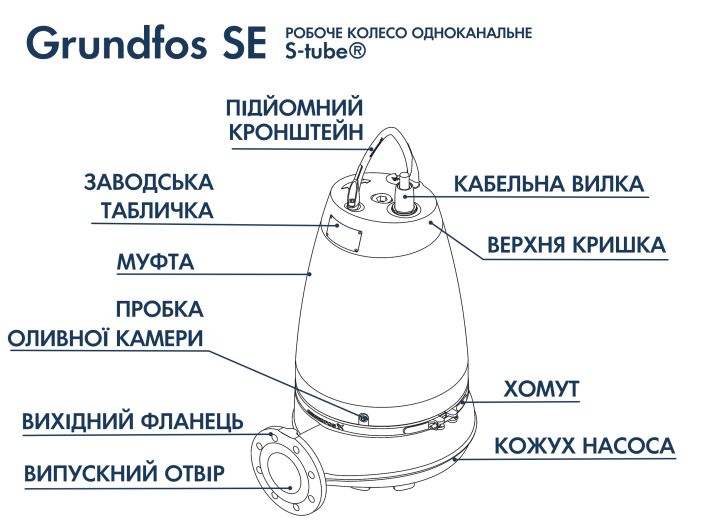

Grundfos SE1.80.100.30.4.50D.B (96048037) - насос с охлаждающим кожухом для отведения канализационных, технологических и неочищенных сточных вод. Это несамовсасывающий одноступенчатый центробежный насос с корпусом и рабочим колесом из чугуна. Рабочее колесо одноканальное уникальной технологии S-tube® обеспечивает свободный сферический проход твёрдых частиц размером до 80 мм. Насос подходит для перекачивания для сточных вод с содержанием сухого вещества до 3%. Возможны разные варианты установки насоса: погружной свободный монтаж, погружной стационарный монтаж на автоматической трубной муфте (96090994), сухой вертикальный на основании или сухой горизонтальный монтаж с опорами.

Для автоматической работы Grundfos SE нужен шкаф управления LC для одного насоса, LCD для двух насосов

Применение насоса SE1.80.100.30.4.50D.B Grundfos

• перекачивание бытовых и промышленных сточных вод
• отведение канализационных стоков
• отведение ливневых, промышленных стоков
• системы очистки сточных вод

Насос для грязной воды SE1.80.100.30.4.50D.B Грундфос с погружным двигателем может работать в непрерывном и прерывистом режимах при погружной установке. При частично погружённом электродвигателе должен соблюдаться режим повторно-кратковременных включений. Продолжительность рабочего цикла не более 40%, максимальное число пусков/остановов - 20 в час

Преимущества насоса SE1.80.100.30.4.50D.B Grundfos

• Герметичное кабельное соединение при помощи стального разъёма с полиуретановым сердечником
• Охлаждающий кожух из нержавеющей стали защищает корпус двигателя от ударов и легко очищается от загрязнений
• Одноканальное рабочее колесо работает без засорений с высокой производительностью
• Непрерывная работа в погружённом состоянии
• Картриджевое уплотнение вала сокращает время на обслуживание насоса
• Надёжные шарикоподшипники
• Встроенная тепловая защита электродвигателя (два термодатчика встроены в обмотку двигателя)
• Насос не нуждается в дополнительном охлаждении даже при сухом монтаже

Технические характеристики Grundfos SE1.80.100.30.4.50D.B

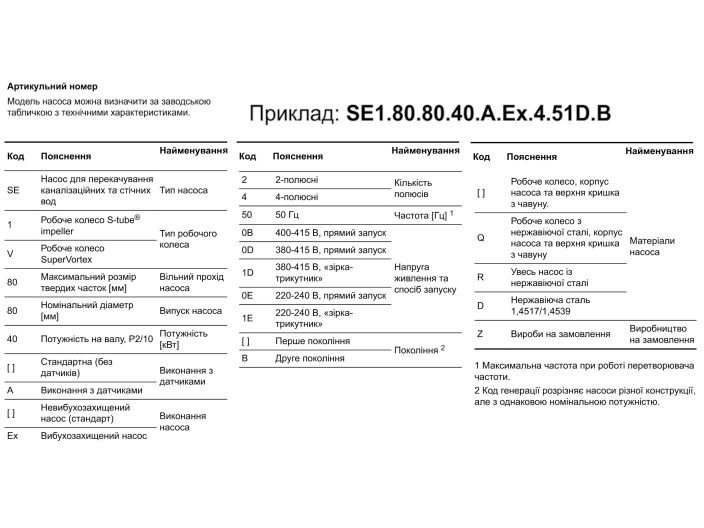

• Модель: SE1.80.100.30.4.50D.B
• Артикул: 96048037
• Назначение: перекачивание загрязнённых дренажных, сточных и технологических вод

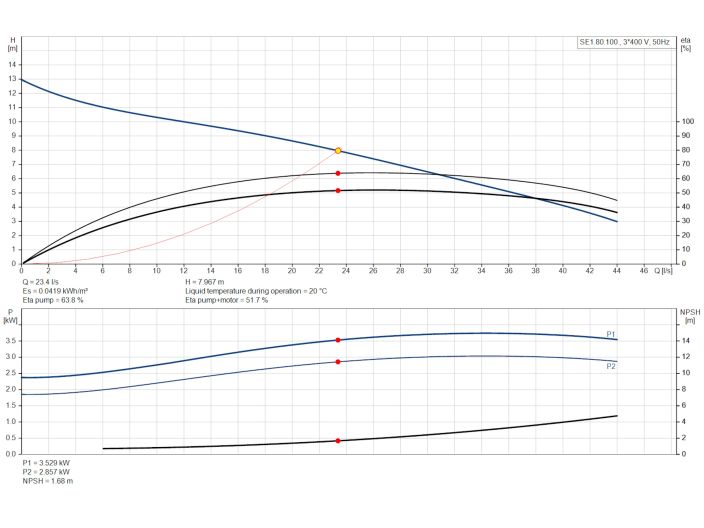

• Напор максимальный: 12 м
• Производительность максимальная: 158,04 м3/ч (43,9 л/с)
• Напор номинальный: 8,05 м
• Производительность номинальная: 84,6 м³/ч (23,5 л/с)
• Температура рабочей жидкости до 40°С
• Рабочая жидкость: вода с уровнем pH 4-10 с твёрдыми включениями до 80 мм
• Максимальная глубина погружения 7 м

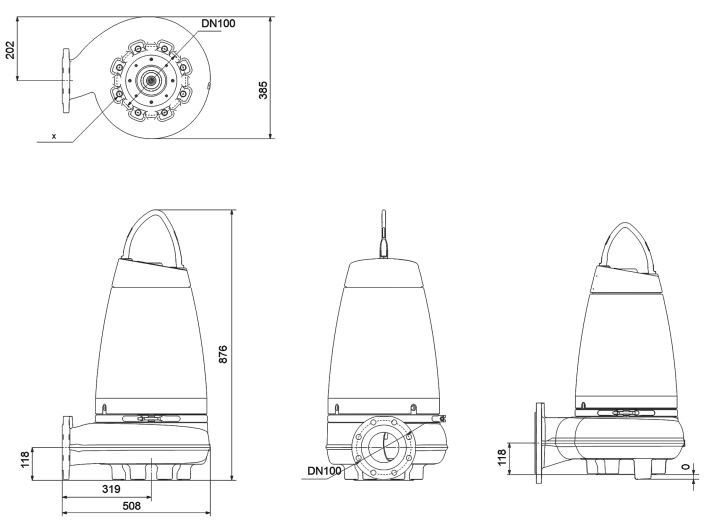

• Патрубок входной фланцевый: DN100
• Патрубок выходной фланцевый: DN100
• Максимальное рабочее давление 6 бар
• Номинальное давление для подключения 10 бар
• Монтаж: свободная установка, на автомуфте (96090994)

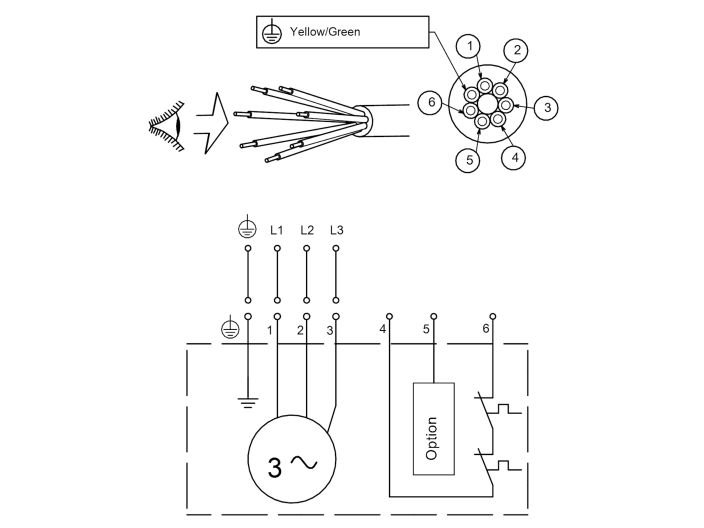

Электрооборудование и дополнительная информация

• Электродвигатель: асинхронный
• Потребляемая мощность: P1 3800 Вт
• Номинальная мощность: P2 3000 Вт
• Частота сети: 50 Гц
• Номинальное напряжение: 3 х 380-415 В
• Максимальное количество запусков в час: 20
• Номинальный ток: 7,8 А
• Номинальный ток при нагрузке 3/4: 6,4 А
• Номинальный ток при нагрузке 1/2: 5,6 А
• Номинальный ток без нагрузки: 5,1 А
• Пусковой ток: 43 А
• Cos phi коэффициент мощности: 0,73
• Cos phi при нагрузке 3/4: 0,64
• Cos phi при нагрузке 1/2: 0,50
• Cos phi без нагрузки 1/2: 0,12
• Номинальная скорость: 1455 об/мин
• Крутящий момент заблокированного ротора: 53 Нм
• Крутящий момент пробоя: 71 Нм
• КПД двигателя при полной нагрузке: 81,2%
• КПД двигателя при нагрузке 3/4: 79,9%
• КПД двигателя при нагрузке 1/2: 76,4%
• Количество полюсов: 4
• Пуск двигателя прямой (DOL)
• Класс защиты: IP68
• Класс изоляции (IEC 85): F (155°С)
• AutoAdapt: нет
• Взрывобезопасность: нет
• Блок управления: нет
• Датчик влажности: нет
• Датчик воды в масле: нет
• Встроенная защита двигателя: PTO (биметаллические выключатели в обмотках статора)
• Кабель питания: Lyniflex без вилки, 10 м
• Вес нетто: 167 кг
• Вес брутто: 185 кг

Материалы насоса Grundfos SE1.80.100.30.4.50D.B (96048037)

• Корпус насоса: чугун
• Эпоксидное покрытие: цвет NSC 8005 R80B
• Рабочее колесо: чугун
• Корпус статора: алюминий
• Кожух электродвигателя: нержавеющая сталь
• Вал, ротор: сталь, нержавеющая сталь
• Хомут, болты, кабельный ввод, ручка: нержавеющая сталь
• Кожух подшипников, промежуточный фланец: чугун
• Механическое уплотнение вала: карбид кремния/карбид кремния, графит/керамика
• Уплотнительные кольца: резина NBR
• Кабель: Lyniflex водозащищённый
• Масляная камера: чугун
• Масло: Olinda 917
