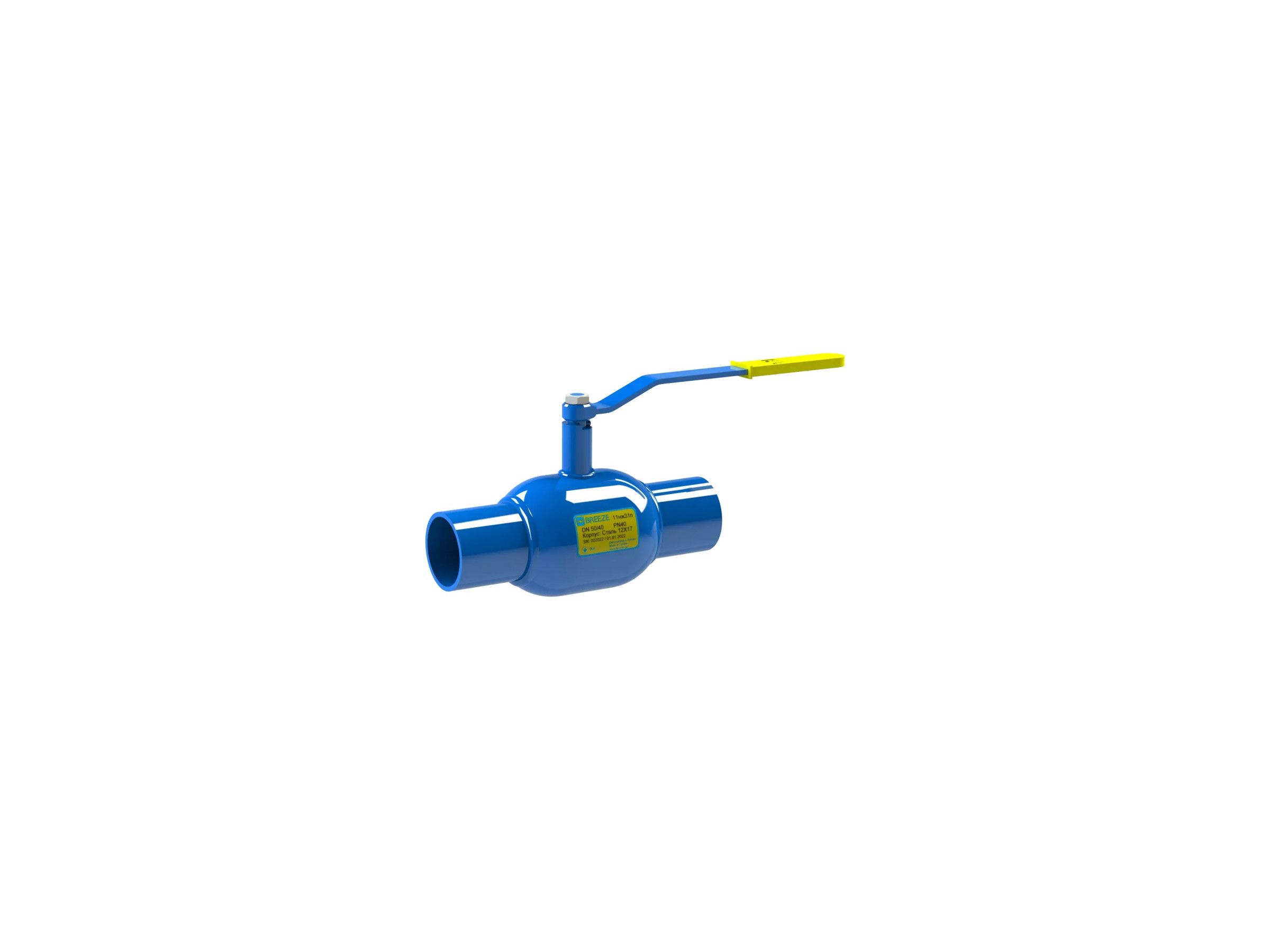

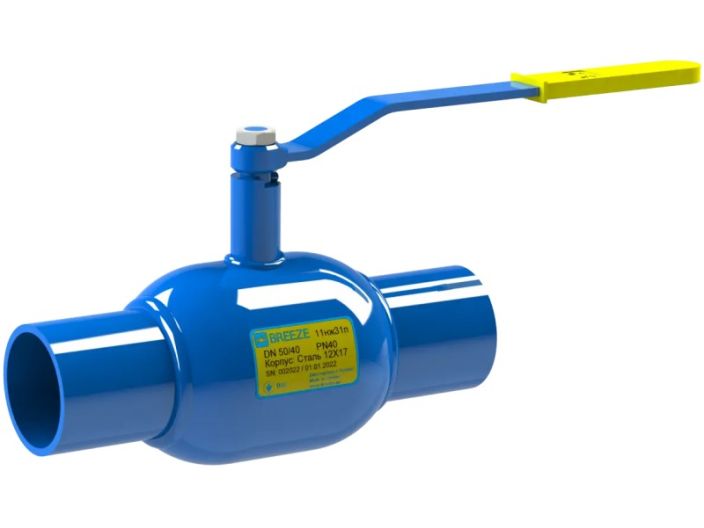

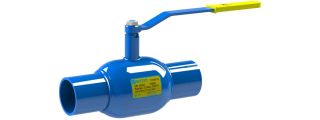

Кран кульовий сталевий BREEZE 11нж31п Ду 50/40

Бренд: BREEZE

Модель	11нж31п
Серія	BREEZE Europe
Артикул	11.31.*-301
Тип з’єднання	зварювання/зварювання
Тип проходу	стандартнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16, PN25, PN40

2 288,00 грн

Кран кульовий 11нж31п BREEZE™ – зварювання/зварювання, стандартний прохід, PN40, PN25, PN16 суцільнозварний з приєднувальними патрубками під зварювання, завдяки цьому він не вимагає технічного обслуговування і ремонту. З'єднувальні патрубки крана дозволяють приварити його безпосередньо до трубопроводу, тим самим зменшити вартість монтажних робіт.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11нж31п Ду 50/40 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок	Сталь 12Х17 ГОСТ 5632
4	Корпус	Сталь 12Х17 ГОСТ 5632
5	Стакан	Сталь 20Х13 ГОСТ 5632
6	Ущільнююче кільце кулі	Фторопласт Ф4К20 ГОСТ 10007
7	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
8	Пружина тарільчата	Сталь 20Х13 ГОСТ 5632
9	Шайба опорна	Сталь 20Х13 ГОСТ 5632
10	Ущільнення штоку	Фторопласт Ф4 ГОСТ 10007
11	Ущільнююче кільце штоку	Фторсилоксан
12	Штифт	Сталь 45 ДСТУ 7806
13	Рукоятка	Сталь 3 ДСТУ 4747
14	Гайка	ДСТУ ISO 8992
15	Ковпак для ручки	Поліетилен
16	Поліетиленова заглушка	Поліетилен

Розміри

Кран кульовий сталевий BREEZE 11нж31п Ду 50/40 2

Артикул	DN	D	PN	L	H	A	Dp	Tp	W
11.31.050-301	50	40	40	215	114	239	57.0	3.5	2.3
11.31.065-301	65	50	25	255	120	239	76.0	3.5	3.6
11.31.080-301	80	65	25	265	126	274	89.0	3.5	4.9
11.31.100-301	100	80	25	285	136	384	108.0	3.5	7.3
