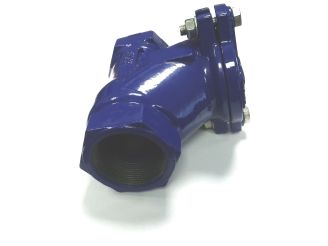

Клапан обратный резьбовой Brandoni DN50 T7.100050FFB

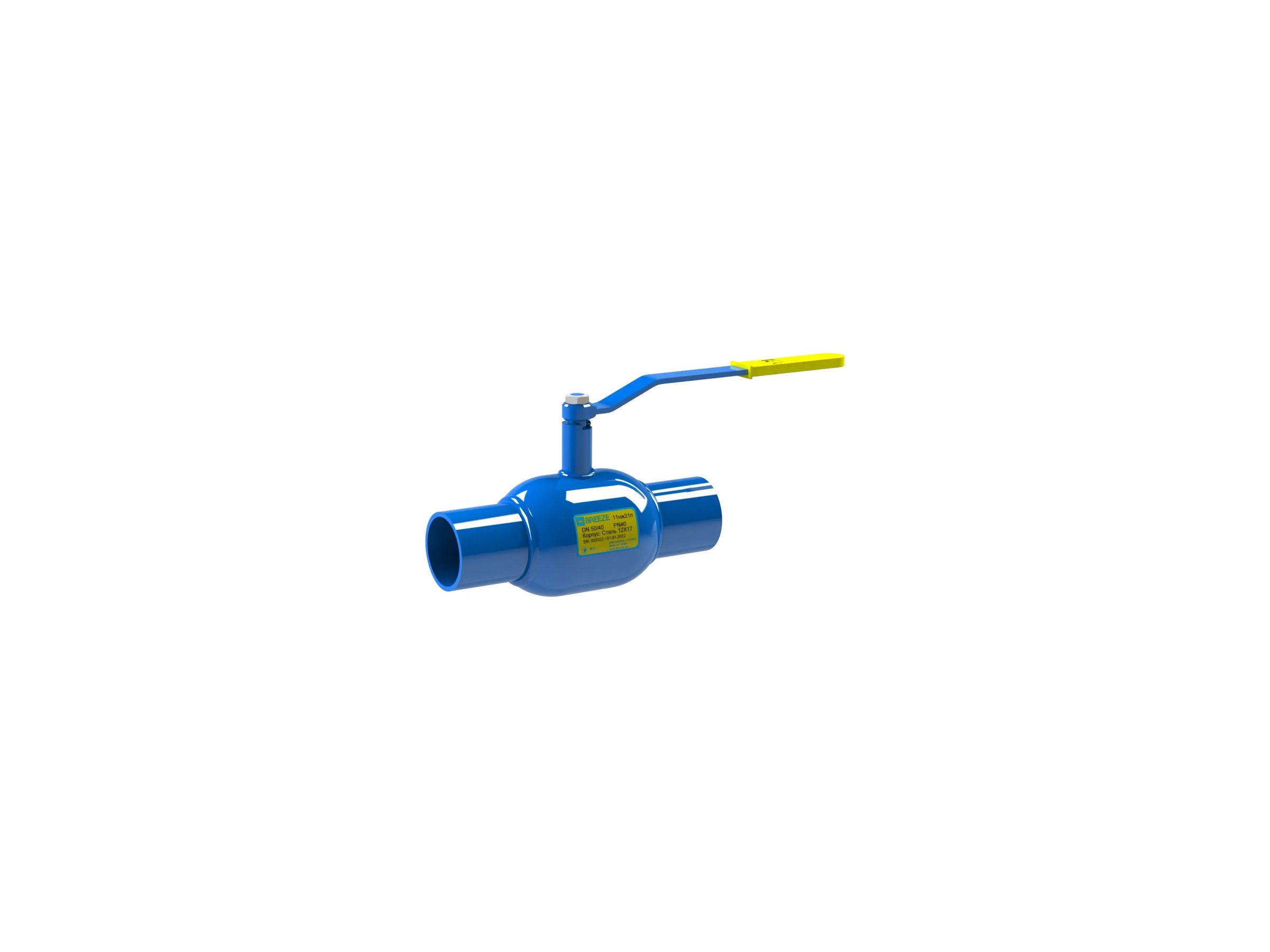

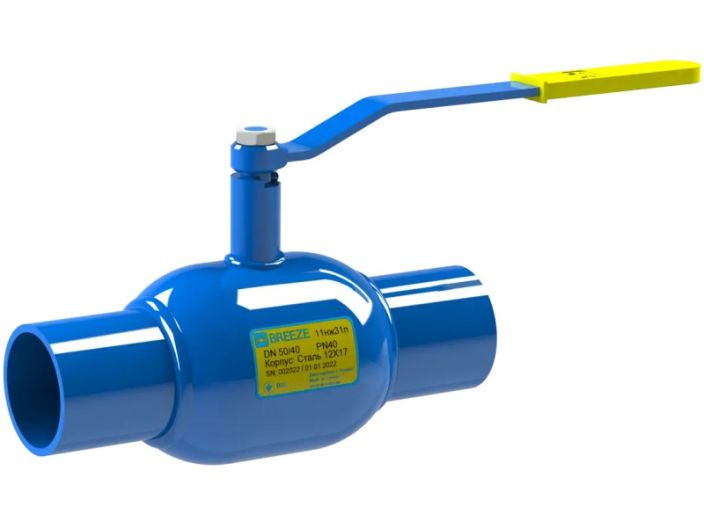

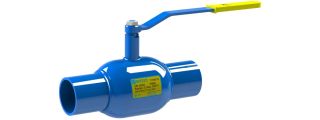

Кран шаровой 11нж31п BREEZE™ – сварка/сварка, стандартный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, благодаря этому он не требует технического обслуживания и ремонта. Соединительные патрубки крана позволяют приварить его непосредственно к трубопроводу, тем самым уменьшить стоимость монтажных работ.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок | Сталь 12Х17 ГОСТ 5632 |
4 | Корпус | Сталь 12Х17 ГОСТ 5632 |
5 | Стакан | Сталь 20Х13 ГОСТ 5632 |
6 | Уплотнительное кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
7 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
8 | Пружина тарельчатая | Сталь 20Х13 ГОСТ 5632 |
9 | Шайба упорная | Сталь 20Х13 ГОСТ 5632 |
10 | Уплотнение штока | Фторопласт Ф4 ГОСТ 10007 |
11 | Уплотнительное кольцо штока | Фторсилоксан |
12 | Штифт | Сталь 45 ДСТУ 7806 |
13 | Рукоятка | Сталь 3 ДСТУ 4747 |
14 | Гайка | ДСТУ ISO 8992 |
15 | Колпак для ручки | Полиэтилен |
16 | Полиэтиленовая заглушка | Полиэтилен |
Размеры
Артикул | DN | D | PN | L | H | A | Dp | Tp | W |
11.31.050-301 | 50 | 40 | 40 | 215 | 114 | 239 | 57.0 | 3.5 | 2.3 |
11.31.065-301 | 65 | 50 | 25 | 255 | 120 | 239 | 76.0 | 3.5 | 3.6 |
11.31.080-301 | 80 | 65 | 25 | 265 | 126 | 274 | 89.0 | 3.5 | 4.9 |
11.31.100-301 | 100 | 80 | 25 | 285 | 136 | 384 | 108.0 | 3.5 | 7.3 |
