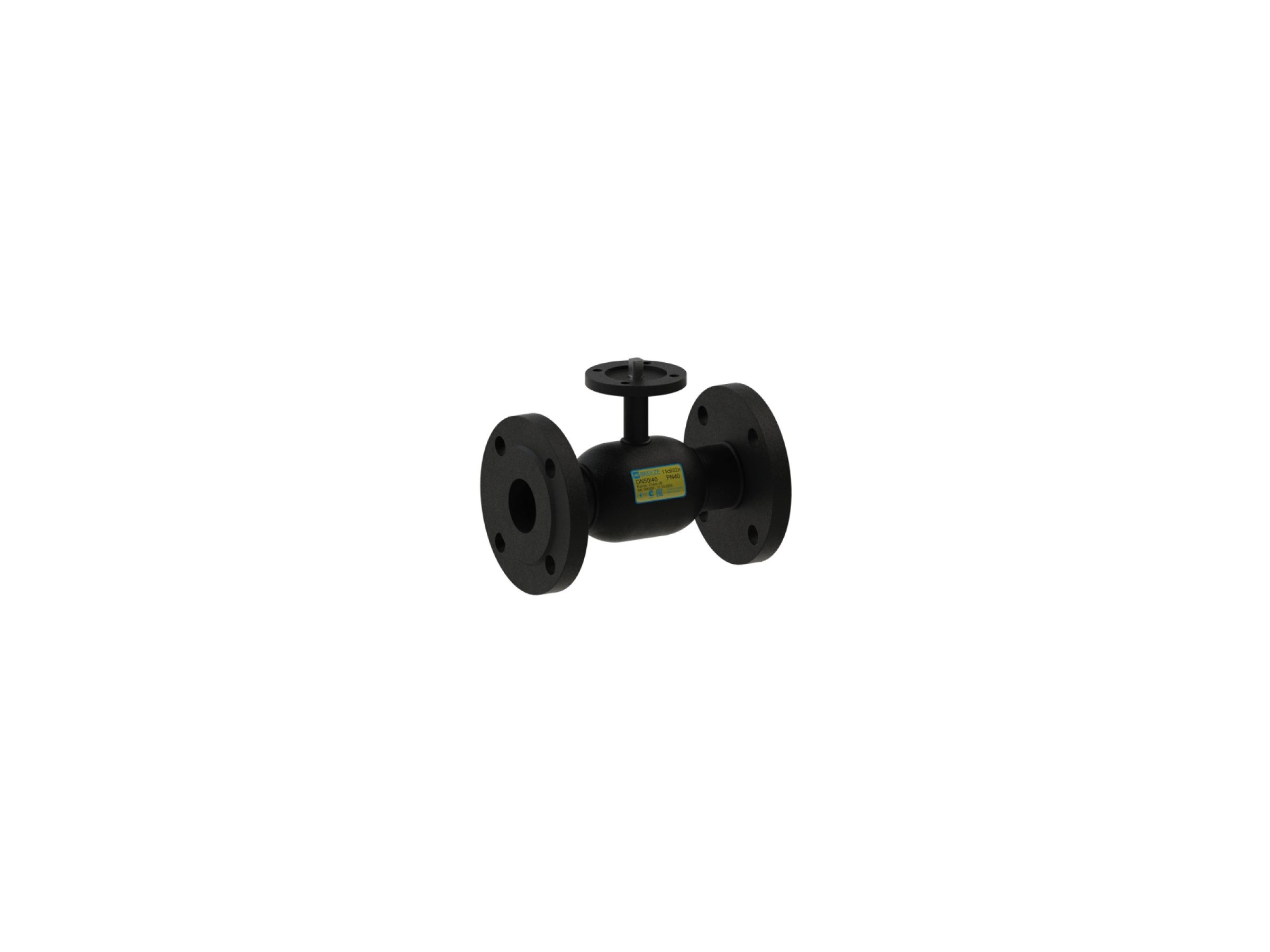

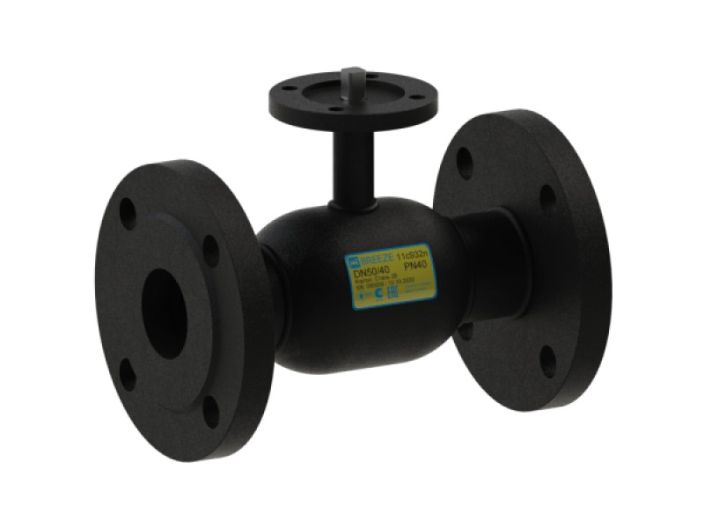

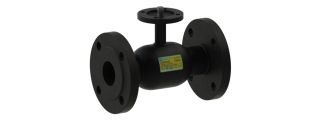

Кран кульовий сталевий BREEZE 11с932п Ду 250/200 повнопрохідний

Бренд: BREEZE

Модель	11с932п
Серія	BREEZE Actuator
Артикул	11.32.020-002
Тип з’єднання	фланець/фланець
Тип проходу	стандартнопрохідний
Тип приводу	під електропривід
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16, PN25, PN40
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

ціна за запитом

Кран кульовий 11с932п BREEZE™ – фланець/фланець , стандартний прохід, PN40, PN25, PN16. Серія BREEZE Actuator об’єднує крани, виготовлені на базі основних типів, модифікованих для встановлення приводу арматури по ISO 5210 та ISO 5211. Будівельні довжини, ефективні діаметри, приєднувальні розміри, робочі та умовні тиски відповідають основним типам кранів. Висота штоку кранів для встановлення електроприводу більша, ніж у основних моделей.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с932п Ду 250/200 повнопрохідний 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 65Г ДСТУ 8429
7	Шайба опорна	Сталь 3сп ДСТУ 4484
8	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
9	Ущільнююче кільце штоку	Фторсілоксан
10	Фланець приводу	Сталь 3сп ДСТУ 4484
11	Фланець	Сталь 3сп ДСТУ 4484

Розміри

Кран кульовий сталевий BREEZE 11с932п Ду 250/200 повнопрохідний 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	ISO	M	W
11.32.020-002	20	15	40	150	69	105	75	14	4	F05	10	2.6
11.32.025-002	25	20	40	160	74	115	85	14	4	F05	10	3.4
11.32.032-002	32	25	40	180	77	135	100	18	4	F05	20	4.4
11.32.040-002	40	32	40	200	84	145	110	18	4	F07	30	5.7
11.32.050-002	50	40	40	230	90	160	125	18	4	F07	45	7.5
11.32.065-002	65	50	25	270	96	180	145	18	8	F07	80	10.0
11.32.080-002	80	65	25	280	99	195	160	18	8	F07	100	11.5
11.32.100-002	100	80	25	300	108	230	190	22	8	F07	120	17.0
11.32.125-002	125	100	25	350	149	270	220	26	8	F10	200	26.2
11.32.150-002	150	125	25	350	167	300	250	26	8	F10	200	33.6
11.32.200-002	200	150	25	400	199	360	310	26	12	F12	950	50.5
11.32.250-001	250	200	25	650	266	425	370	30	12	F14	1700	114.3
11.32.300-001	300	250	25	750	338	485	430	30	16	F16	2000	162.5
11.32.350-001	350	300	25	850	377	550	490	33	16	F16	2000	273.0
11.32.400-001	400	300	25	850	377	610	550	36	16	F16	2000	312.0
