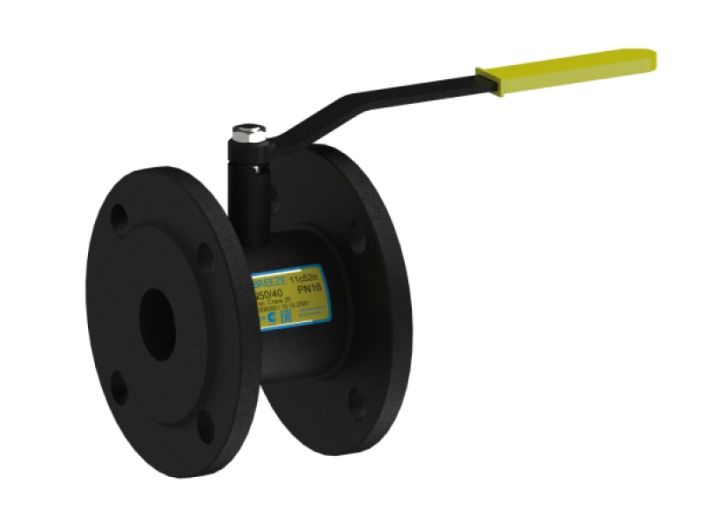

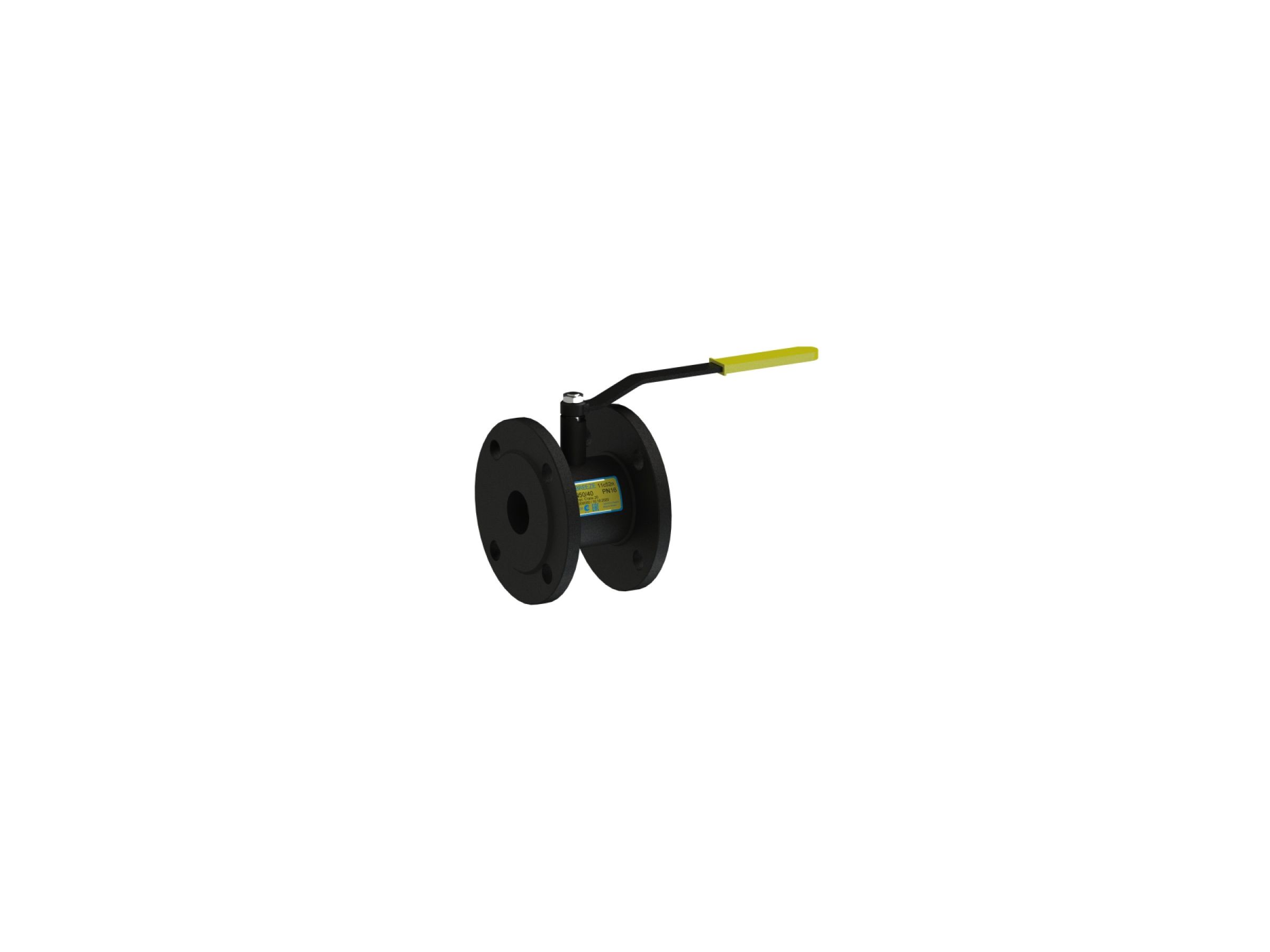

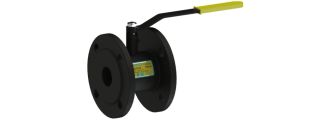

Кран кульовий сталевий BREEZE 11с52п Ду 100/100 повнопрохідний

Бренд: BREEZE

Модель	11с52п
Серія	BREEZE Europe
Артикул	11.52.015-001
Тип з’єднання	фланець/фланець
Тип проходу	стандартнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

ціна за запитом

Кран кульовий 11с52п BREEZE™ – фланець/фланець , стандартний прохід, PN16, мають стандартний прохід та фланцеве з’єднання PN16. Особливістю цих кранів є мала будівельна довжина та цільнозварений корпус. Це єдина модель у всій лінійці BREEZE Europe, яка може задовільнити найвибагливішого покупця, поєднавши у собі малий монтажний розмір від серії BREEZE Silver та жорсткість звареної конструкції корпусу від лінії BREEZE Europe.

Конструкція та матеріали

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 65Г ДСТУ 8429
7	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
8	Ущільнююче кільце штоку	Фторсілоксан
9	Штифт	Сталь 45 ДСТУ 7809
10	Фланець	Сталь 3сп ДСТУ 4484
11	Рукоятка	Сталь 3сп ДСТУ 4484
12	Гайка	ДСТУ ISO 8992

Розміри

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.52.015-001	15	10	16	*	73	124	95	65	14	4	1.9
11.52.015-101	15	15	16	*	75	124	95	65	14	4	1.9
11.52.020-001	20	15	16	*	89	130	105	75	14	4	2.2
11.52.020-101	20	20	16	*	93	130	105	75	14	4	2.4
11.52.025-001	25	20	16	*	93	130	115	85	14	4	2.7
11.52.025-101	25	25	16	*	80	165	115	85	14	4	3.0
11.52.032-001	32	25	16	*	80	165	135	100	18	4	4.0
11.52.032-101	32	32	16	*	86	165	135	100	18	4	4.4
11.52.040-001	40	32	16	*	86	235	145	110	18	4	4.8
11.52.040-101	40	40	16	*	113	239	145	110	18	4	6.0
11.52.050-001	50	40	16	*	113	239	160	125	18	4	6.5
11.52.050-101	50	50	16	*	120	239	160	125	18	4	7.4
11.52.065-001	65	50	16	*	120	239	180	145	18	4	9.0
11.52.065-101	65	65	16	*	126	273	180	145	18	4	10.4
11.52.080-001	80	65	16	*	126	273	195	160	18	8	11.5
11.52.080-101	80	80	16	*	135	273	195	160	18	8	13.3
11.52.100-001	100	80	16	*	136	269	215	180	18	8	14.9
11.52.100-101	100	100	16	*	150	315	215	180	18	8	16.2
11.52.125-001	125	100	16	*	150	315	245	210	18	8	22.3
11.52.125-101	125	125	16	*	168	543	245	210	18	8	22.5
11.52.150-001	150	125	16	*	168	543	280	240	22	8	29.9
11.52.150-101	150	150	16	*	191	780	280	240	22	8	33.0

* - монтажна довжина крана може відрізнятись. Деталі дізнавайтесь у менеджера (044) 566-94-51, (098) 961-88-49
