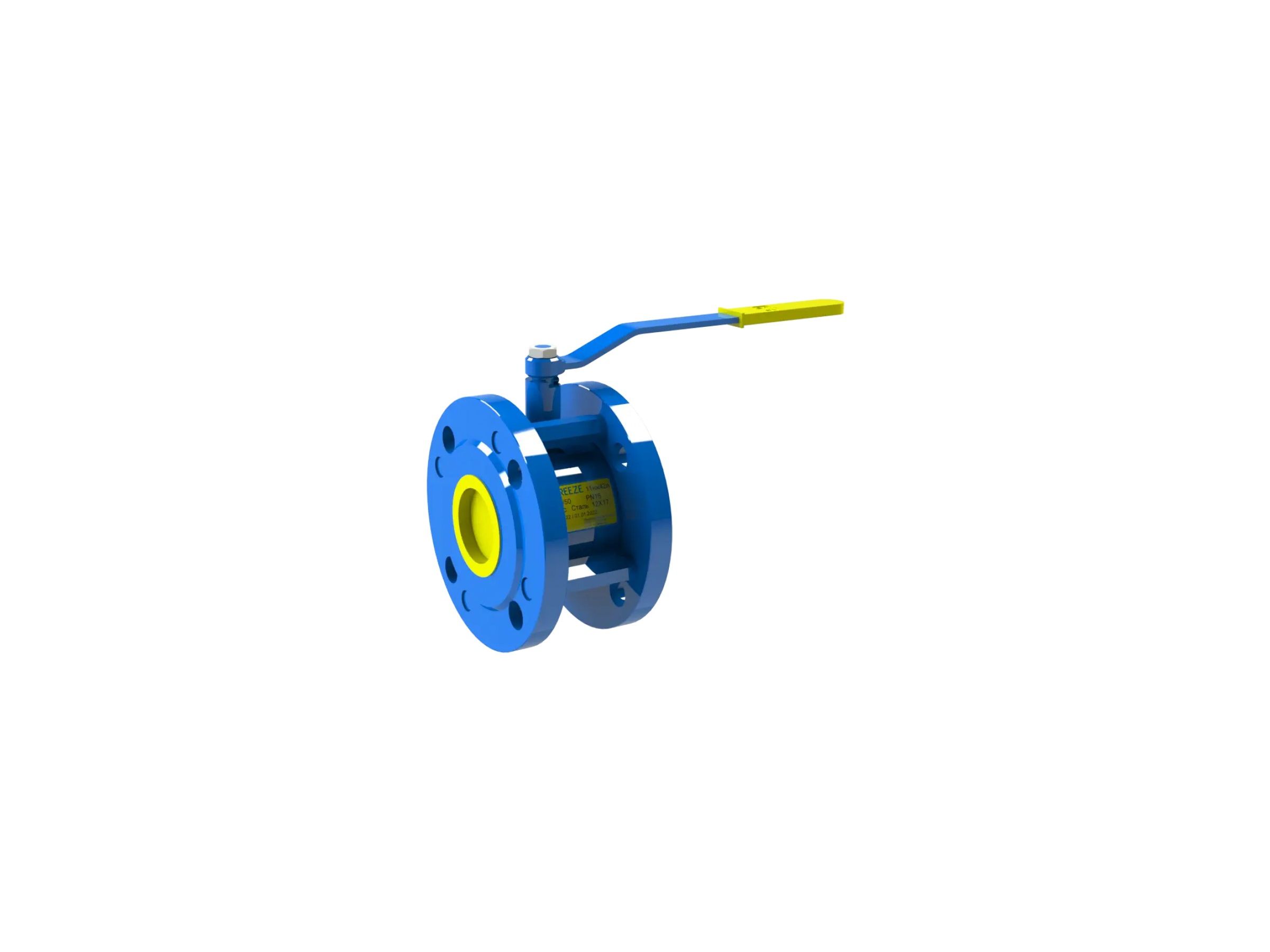

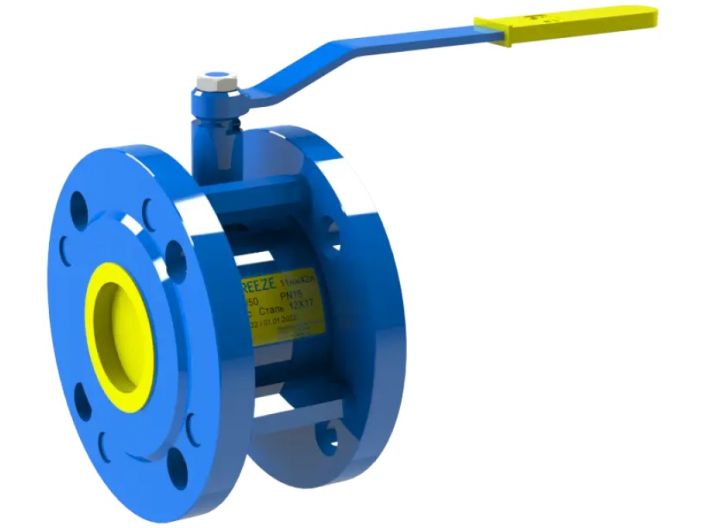

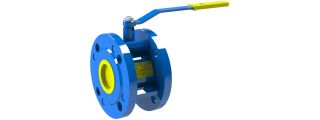

Кран кульовий сталевий BREEZE 11нж42п Ду 100/100 повнопрохідний

Бренд: BREEZE

Модель	11нж42п
Серія	BREEZE Europe
Артикул	11.42.025-301
Тип з’єднання	фланець/фланець
Тип проходу	повнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16

13 136,00 грн

Кран кульовий 11нж42п BREEZE™ – фланець/фланець , повний прохід, PN16. Суттєвою відмінністю від інших кранів виробництва заводу Олбрізсервіс є мала будівельна довжина та можливість ремонту цього крану. Завдяки цим параметрам крани 11нж42п є ідеальним рішенням для реновації житлово-комунального господарства, а також для використання в різних технологічних установках, газорозподільних щитах, вимірювальних вузлах тощо.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11нж42п Ду 100/100 повнопрохідний 1

№	Деталь	Матеріал
1	Пробка кулькова	Сталь 12Х17 ГОСТ 5632
2	Шток, бобишка	Сталь 20Х13 ГОСТ 5632
3	Корпус	Сталь 12Х17 ГОСТ 5632
4	Кільце ущільнююче корпусу	Фторопласт Ф4К20 ГОС 10007
5	Прокладка штока	Фторопласт Ф4 ГОСТ 10007
6	Кільце ущільнююче штока	Фторсилоксан
7	Фланець	Сталь 20Х13 ГОСТ 5632
8	Шпилька	Сталь 20Х13 ГОСТ 5632
9	Кільце ущільнююче кулі	Фторопласт Ф4 ГОСТ 10007
10	Штифт	Сталь 45 ДСТУ 7806
11	Рукоятка	Сталь 3 ДСТУ 4747
12	Гайка	ДСТУ ISO 8992

Розміри

Кран кульовий сталевий BREEZE 11нж42п Ду 100/100 повнопрохідний 2

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.42.025-301	25	25	16	62	80	165	115	85	14	4	2.4
11.42.032-301	32	32	16	68	86	165	135	100	18	4	3.1
11.42.040-301	40	40	16	80	113	239	145	110	18	4	4.1
11.42.050-301	50	50	16	93	120	239	160	125	18	4	5.9
11.42.065-301	65	65	16	119	126	274	180	145	18	4	8.5
11.42.080-301	80	80	16	125	135	274	195	160	18	8	9.6
11.42.100-301	100	100	16	155	150	315	215	180	18	8	13.5
