Насос гвинтовий Водолій 0,32-63 використовується в побуті для подачі води з свердловин з внутрішнім діаметром 100 мм і більше, з шахтних колодязів, резервуарів, а так само з водойм в садівництві.
Шнековий насос Водолій НВП може працювати в забрудненій воді з підвищеним вмістом піску, на відміну від відцентрових насосів. Рекомендована температура води не більше 35°С, вміст механічних домішок не більше 20 г/л, (20 кг/м).
Клас ступеня захисту від ураження електричним струмом - I ДСТУ 3135.0-95 (із заземлюючим контактом в вилці).
Клас ступеня захисту від вологи - ДСТУ 3135.0-95.
Категорично забороняється включати занурювальний гвинтовий насос Водолій, що не занурений повністю в воду або при повністю перекритому вентилі!
Найнижча ціна і швидка доставка по всій Україні!
Технічні характеристики Водолій НВП 0,32-63
- Номінальна, об'ємна подача м³/c (м³/год) 0,32x10-³ (1,15)
- Номінальний напір 63 м
- На короткий час допустимий напір 90 м
- Рекомендований напір при тривалій роботі 0 ÷ 35 м
- Напруга 220 ± 22 В
- Частота мережі 50 Гц
- Потужність 1100 Вт
- Споживаний струм 4,5 А
- Діаметр насоса 98 мм
- Довжина насоса 680 мм
- Приєднувальний патрубок G=1"
- Довжина кабеля 63 м
- Маса 17 кг

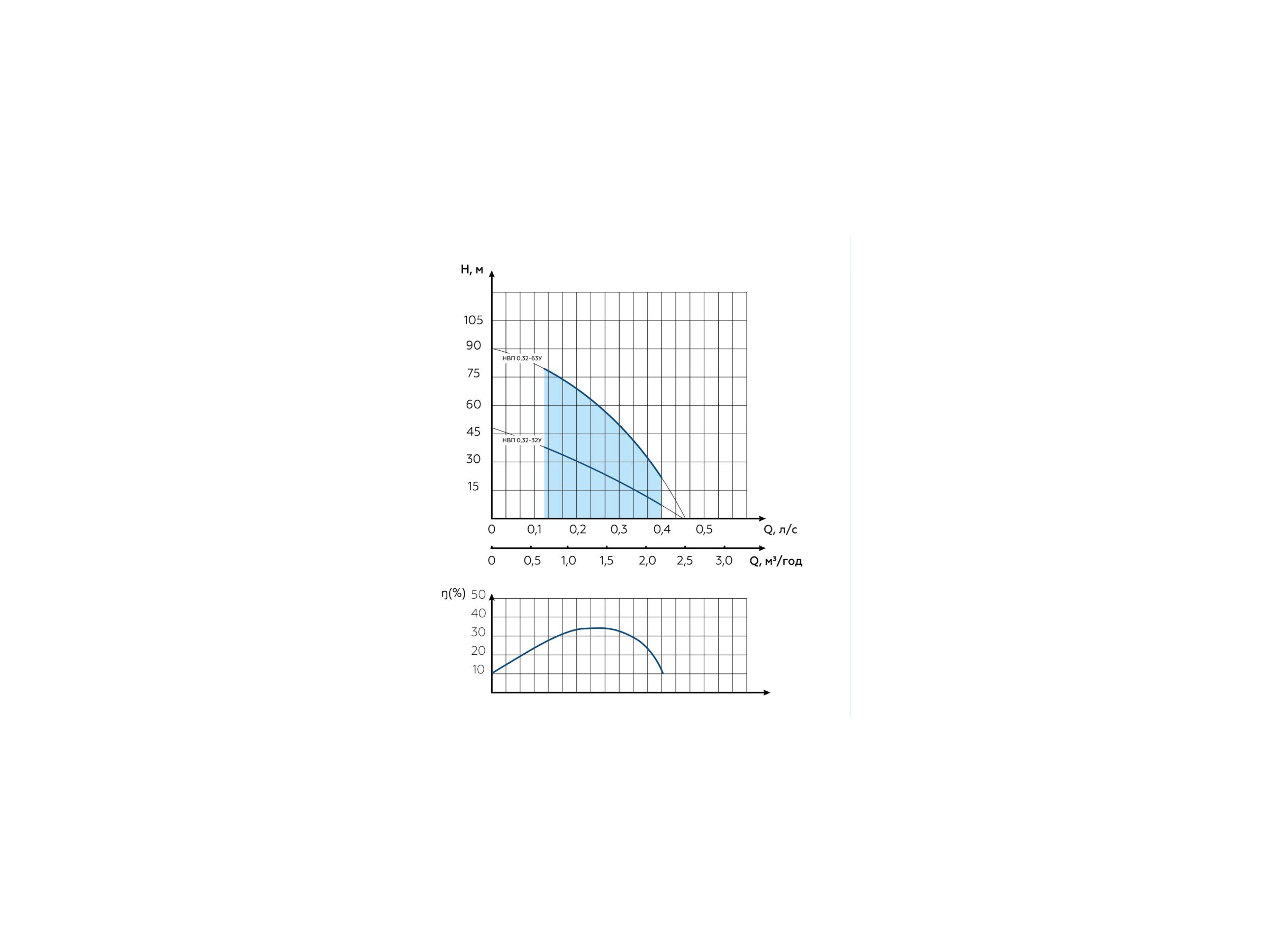

Робочі характеристики насоса Водолій НВП 0,32-63
Схема установки в свердловину насоса Водолій НВП 0,32-63
1 - електронасос; 2 - зворотний клапан; 3 - штуцер перехідною; 4 - хомут шланга; 5 - шланг; 6 - шнур електричний; 7 - ковзне кріплення кабелю до підвісного троса; 8 - трос; 9 - конденсаторна коробка.
Встановити на електронасос зворотний клапан (зворотний клапан в комплект поставки не входить), за допомогою перехідників під'єднати напірний трубопровід або шланг перетином не менше 3/4 дюйма, прив'язати трос до вушках електронасоса і опустити електронасос. Трос закріпити над свердловиною, колодязем або резервуаром. Не допускайте потрапляння сторонніх предметів, гострих предметів і т.п. в отвір кришки внизу електронасоса щоб уникнути пошкодження гумової діафрагми.
Спуск електронасоса робите, утримуючи трос і шланг, і стежте за вільним підвішуванням шнура живлення. При опусканні електронасоса оберігайте шнур від можливих пошкоджень.
Опустивши електронасос в свердловину, закріпіть шланг на поверхні таким чином, щоб вага шланга і знаходиться в ньому води не передавався на трос і кабель живлення.
Увага! Розетку встановити під навісом або в приміщенні. Конденсаторну коробку розмістити поблизу розетки. Спеціальне вушко на конденсаторної коробці дозволяє підвісити її вертикально, при цьому коробку необхідно захистити від можливого впливу бризок води і атмосферних опадів.
Схема електрична принципова насоса Водолій НВП:
Позначення елементів схеми:
ЕН - електронасос; КК - конденсаторна коробка; РП - реле пускове; РЗ - реле захисне; Ср - конденсатор робочий; Сп - конденсатор пусковий; Хр - вилка; Хs - розетка.
Позначення кольору дроти: З - синій; До - червоно-коричневий; Ч - чорний; Ж-З - жовто-зелений.
Гарантія: 2 роки
Ви можете зупинити свій вибір на насосах Водолій НВП, або можете також переглянути глибинні насоси Pedrollo
| Модель Водолій НВП |
0,32-32У* |
0,32-63У* |
| Номінальна об'ємна подача, Q nom, л/с (м³/год) |
0,32 (1,15) |
| Короткочасний допустимий напір, м |
45 |
90 |
| Номінальний напір, м |
32 |
63 |
| Напруга, В |
230 ± 23 |
| Максимальна споживана потужність, Вт |
550 |
1270 |
| Частота мережі, Гц |
50 |
| Споживаний струм, А |
2,4 |
4,5 |
| Режим роботи |
Продолжительный |
| Маса брутто, кг |
12,8 |
18,8 |
| Маса нетто, кг |
11,7 |
17 |
