VT.161.N.04 Зворотній клапан 1/2' Valtec

Клапан зворотний пружинний VT.161.N.04 Valtec призначений для установки на гідравлічних і пневматичних трубопровідних мережах і пропуску середовища, що транспортується, тільки в одному напрямку (вказаному стрілкою на корпусі клапана). Як транспортоване середовище може використовуватися стиснене повітря, холодна і гаряча вода та інші рідини, не агресивні до матеріалу клапана

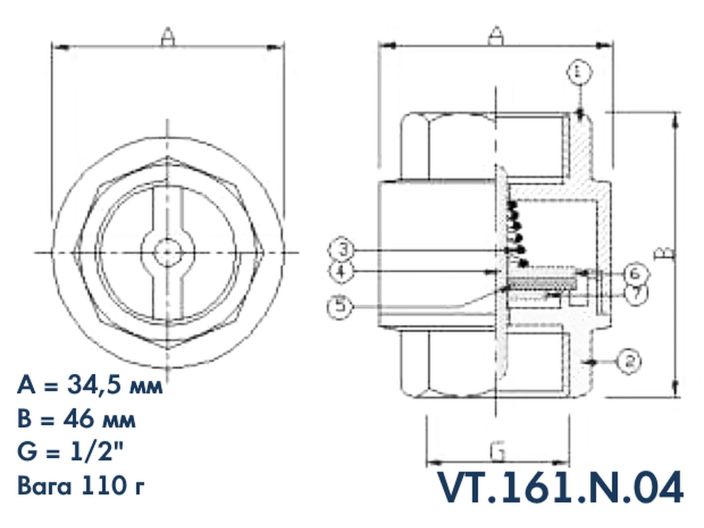

Зворотний клапан VT.161.N.04 складається зі збірного латунного корпусу (поз. 1 і 2) CW 617N, в якому розташований рухомий золотник, що складається з пластикового штока (4-nylon), верхньої (6-nylon) і нижньої (7 -nylon) тарілок з поміщеним між ними нітрил бутадієновим ущільнювачем (5-NBR). Повернення золотника в сідло забезпечується пружиною (3-AISI 304). Середовище, що транспортується, за рахунок свого надлишкового тиску долає опір пружного золотника і проходить через клапан, втрачаючи частину тиску. При вирівнюванні надлишкових тисків середовища до і після клапана, а також у випадку, коли тиск середовища після клапана стає більшим, ніж тиск до клапана, пружина повертає тарілки золотника в сідло, перешкоджаючи зворотному руху потоку

Технічні характеристики зворотнього клапана VT.161.N.04 Valtec

• Діаметр: 1/2' 15 мм
• Тип: зворотний клапан пружинного типу
• Різьба внутрішня-внутрішня
• Матеріал нікельована латунь
• Номінальний тиск: 40 бар
• Мінімальний робочий тиск 0,05 бар
• Температура робочого середовища: від -20°C до 90°C
• Довжина 40 мм
• Вага 110 г
