VT.161.N.04 Обратный клапан 1/2' Valtec

Клапан обратный пружинный VT.161.N.04 Valtec предназначен для установки на гидравлических и пневматических трубопроводных сетях и пропуска транспортируемой среды только в одном направлении (указанном стрелкой на корпусе клапана). В качестве транспортируемой среды может использоваться сжатый воздух, холодная и горячая вода и прочие жидкости, не агрессивные к материалу клапана.

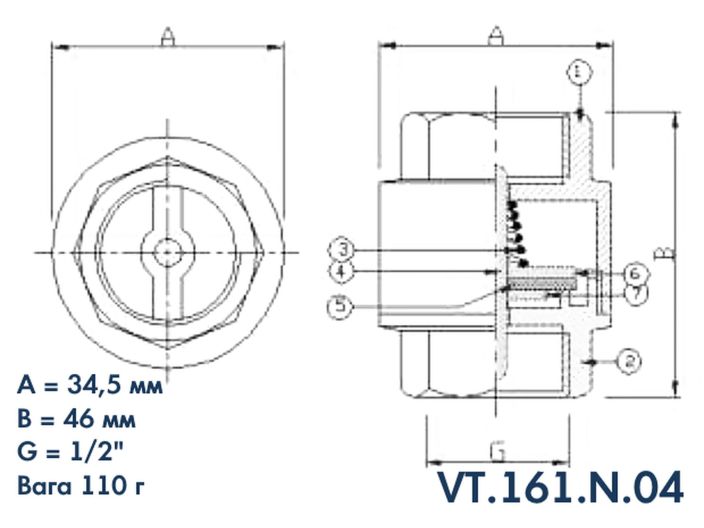

Обратный клапан VT.161.N.04 состоит из составного латунного корпуса (поз. 1 и 2) CW 617N, в котором расположен подвижный золотник, состоящий из пластикового штока (4-nylon), верхней (6-nylon) и нижней (7-nylon) тарелок с помещенным между ними нитрил бутадиеновым уплотнителем (5-NBR). Возврат золотника в седло обеспечивается пружиной (3-AISI 304). Транспортируемая среда за счет своего избыточного давления преодолевает сопротивление подпружиненного золотника и проходит через клапан, теряя часть давления. При выравнивании избыточных давлений среды до и после клапана, а также в случае, когда давление среды после клапана становится больше, чем давление до клапана, пружина возвращает тарелки золотника в латунное седло, препятствуя обратному движению потока

Технические характеристики обратного клапана VT.161.N.04 Valtec

• Диаметр: 1/2' 15 мм
• Тип: обратный клапан пружинного типа
• Резьба внутренняя-внутренняя
• Материал никелированная латунь
• Номинальное давление: 40 бар
• Минимальное рабочее давление 0,05 бар
• Температура рабочей среды: от - 20°C до 90 °C
• Длина 46 мм
• Вес 110 г
