Клапан/діафрагма GRUNDFOS DDA, DDC 6/9 SD-S-PP/V/C-1 97751433
Опис

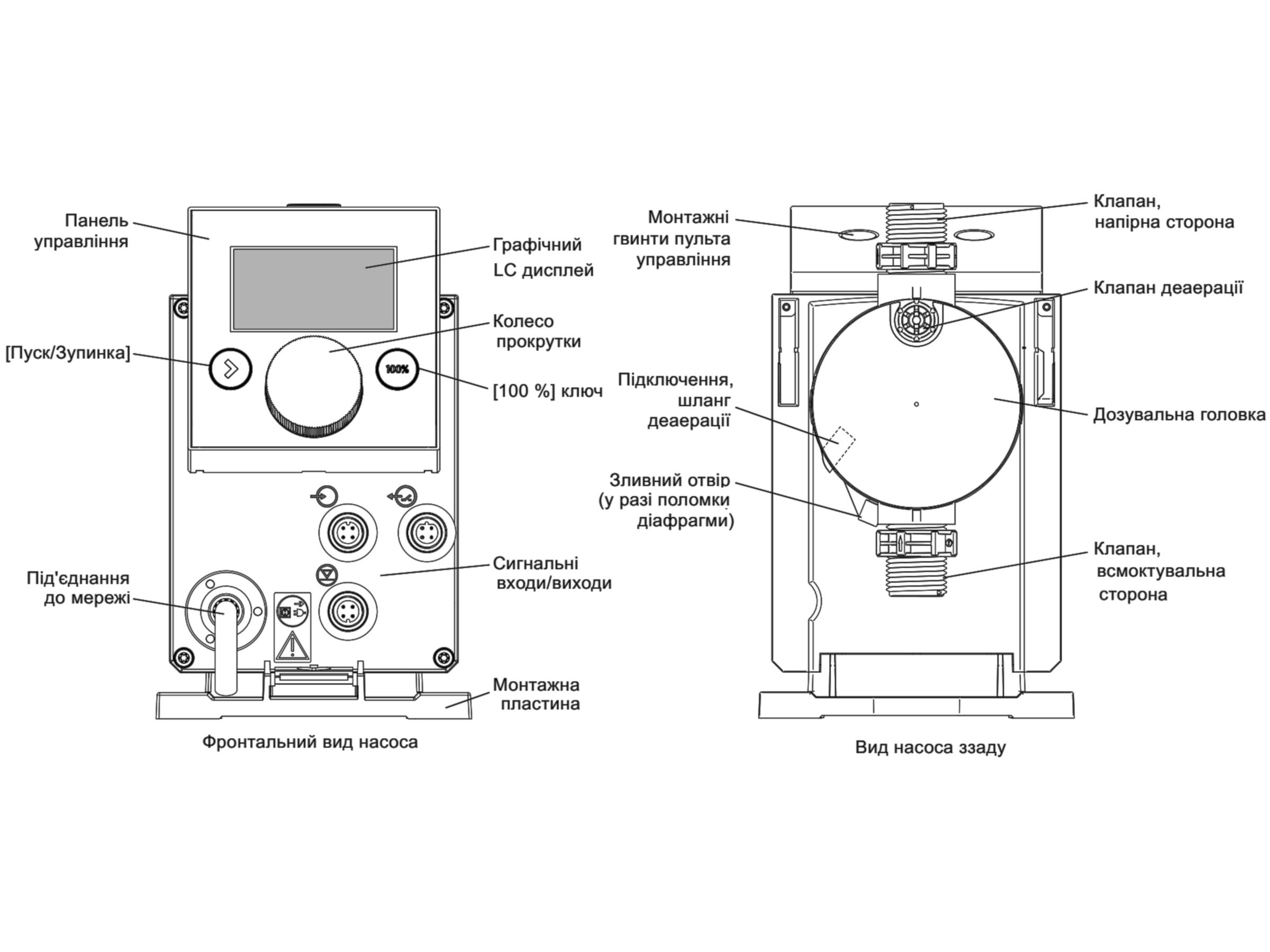

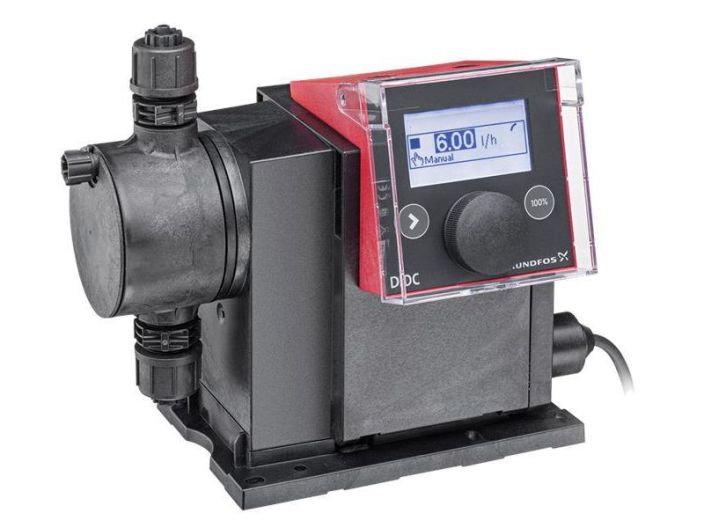

DDC 6-10 AR-PP/V/C-F-31I001FG (97721363) від Grundfos - компактний, об'ємний дозуючий насос з мембраною та змінною швидкістю обертання (кроковий двигун), який завдяки інтелектуальній електронній системі керування споживає мінімальну кількість електроенергії. Особливістю дозуючого насоса DDC 6-10 є повний робочий хід діафрагми в процесі роботи, що забезпечує повноту всмоктування при роботі з в'язкими рідинами, здатними легко виділяти газ. Регулювання продуктивності здійснюється за рахунок зміни швидкості руху мембрани в період нагнітання, а не за рахунок обмеження об'єму рідини в головці, що дозує. Завдяки наявності швидкознімної монтажної плити зі з'єднанням насос може бути змонтований у трьох різних положеннях без використання додаткового приладдя. Блок управління може бути легко встановлений в одне із трьох положень: фронтальне, ліворуч або праворуч. Колесо керування та різнокольорове підсвічування РК-дисплея роблять введення в експлуатацію інтуїтивно зрозумілим. Елементи керування захищені прозорою кришкою
Режими роботи насоса-дозатора Grundfos DDC 6-10
- Дозування в мл/год, л/год чи галонах
- Імпульсне керування в мл/імпульс (з функцією пам'яті)
- Аналогове керування 0/4-20 мА
Особливості дозуючого насоса DDC 6-10
- Авто-деаерація під час роботи насоса в режимі очікування дозволяє уникнути аварії через повітряні пробки
- SlowMode (анти-кавітація), для зменшення частоти обертання двигуна на 50% та 25%, при роботі з рідинами з високою в'язкістю або дегазації рідин
- Дисплей “Сервіс” показує, коли необхідно виконати техобслуговування деталей, що зношуються.
- Два варіанти блокування клавіш для захисту насоса від несанкціонованого доступу налаштовуються відповідно до необхідного рівня захисту
- Функція відображення додаткової інформації, наприклад, фактичне введення ма
- Лічильник загального дозованого обсягу (скидання), години роботи і т.д.
- Можливість зберігати та завантажувати налаштування користувача, а також змінювати заводські настройки

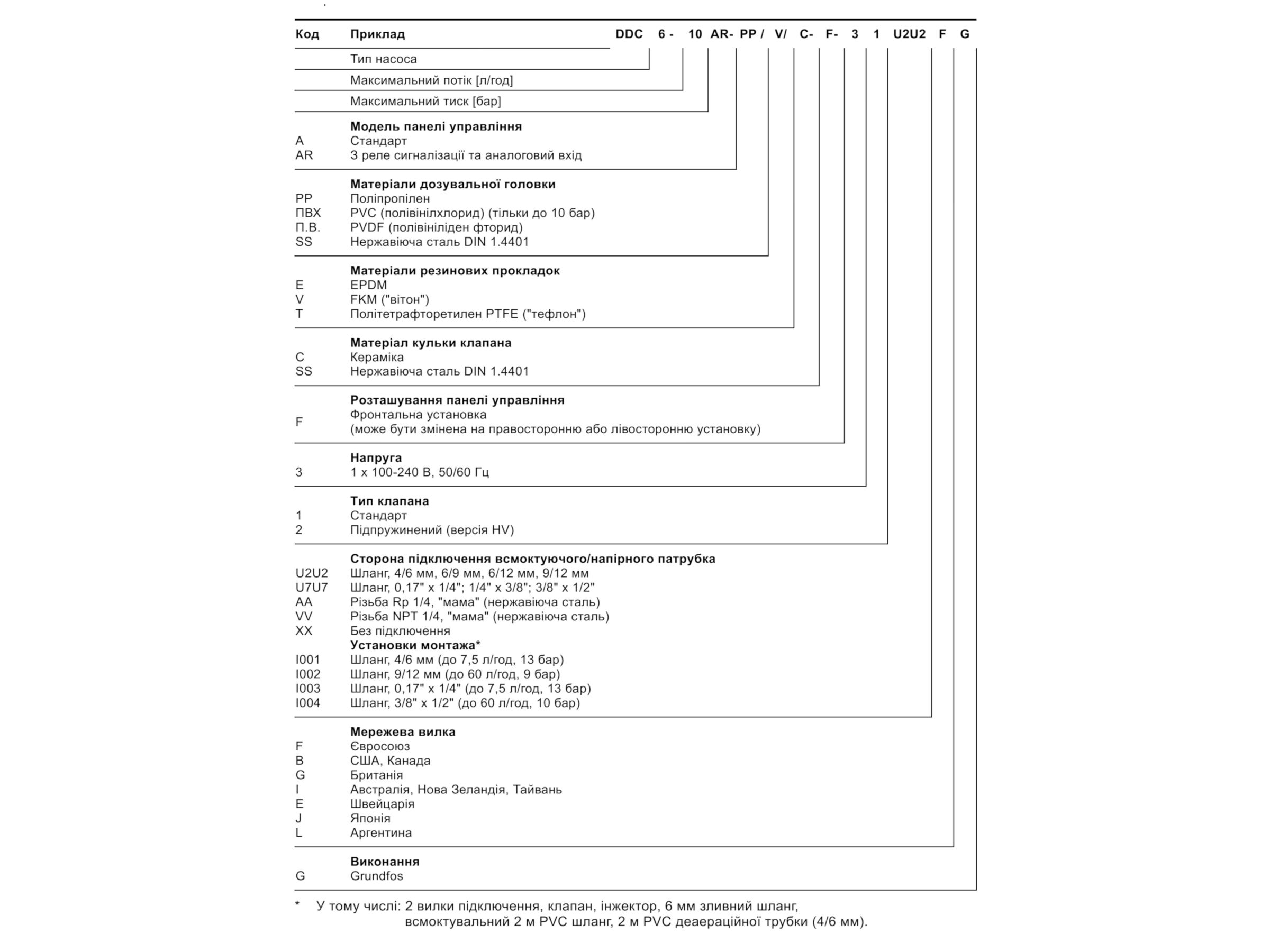

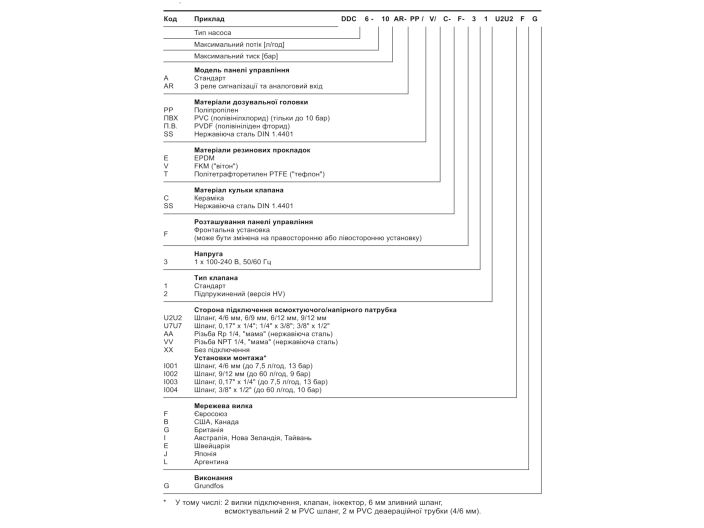

Маркування DDC 6-10 AR-PP/V/C-F-31I001FG (97721363)
- DDC - дозуючий насос із внутрішнім приводом від крокового двигуна
- AR - панель керування стандарт
- PP - дозуюча голівка поліпропілен
- V - гумові прокладки FKM ("Вітон")
- C - кулька клапана кераміка
- F - переднє встановлення панелі керування (можна змінити на ліву або правосторонню)
- 3 - напруга 1 х 100-240 В, 50/60 Гц
- 1 – стандартний клапан
- I001 - шланг 4/6 мм (до 7,5 л/год, 13 бар)
- F - мережева вилка європейського стандарту
- G – виробник Grundfos
Технічні характеристики насоса DDC 6-10 AR-PP/V/C-F-31I001FG
- Модель DDC 6-10 AR-PP/V/C-F-31I001FG
- Артикул 97721363
- Виробник Grundfos
- Номінальна потужність P2 22 Вт
- Максимальна продуктивність 6 л/год
- Продуктивність 50% 3 л/год
- Продуктивність 25% 1,5 л/год
- Мінімальна витрата: 6 мл/год
- Коефіцієнт зниження: 1:1000
- Тип клапана: стандартний
- Максимальна в'язкість при 100%: 50 мПас
- Максимальна в'язкість у повільному режимі 50%: 1800 мПас
- Максимальна в'язкість у повільному режимі 25%: 2500 мПас
- Точність повторюваності: 1%
Матеріали
- Дозуюча головка: ПП (Поліпропілен)
- Кульовий клапан: Кераміка
- Прокладка: FKM

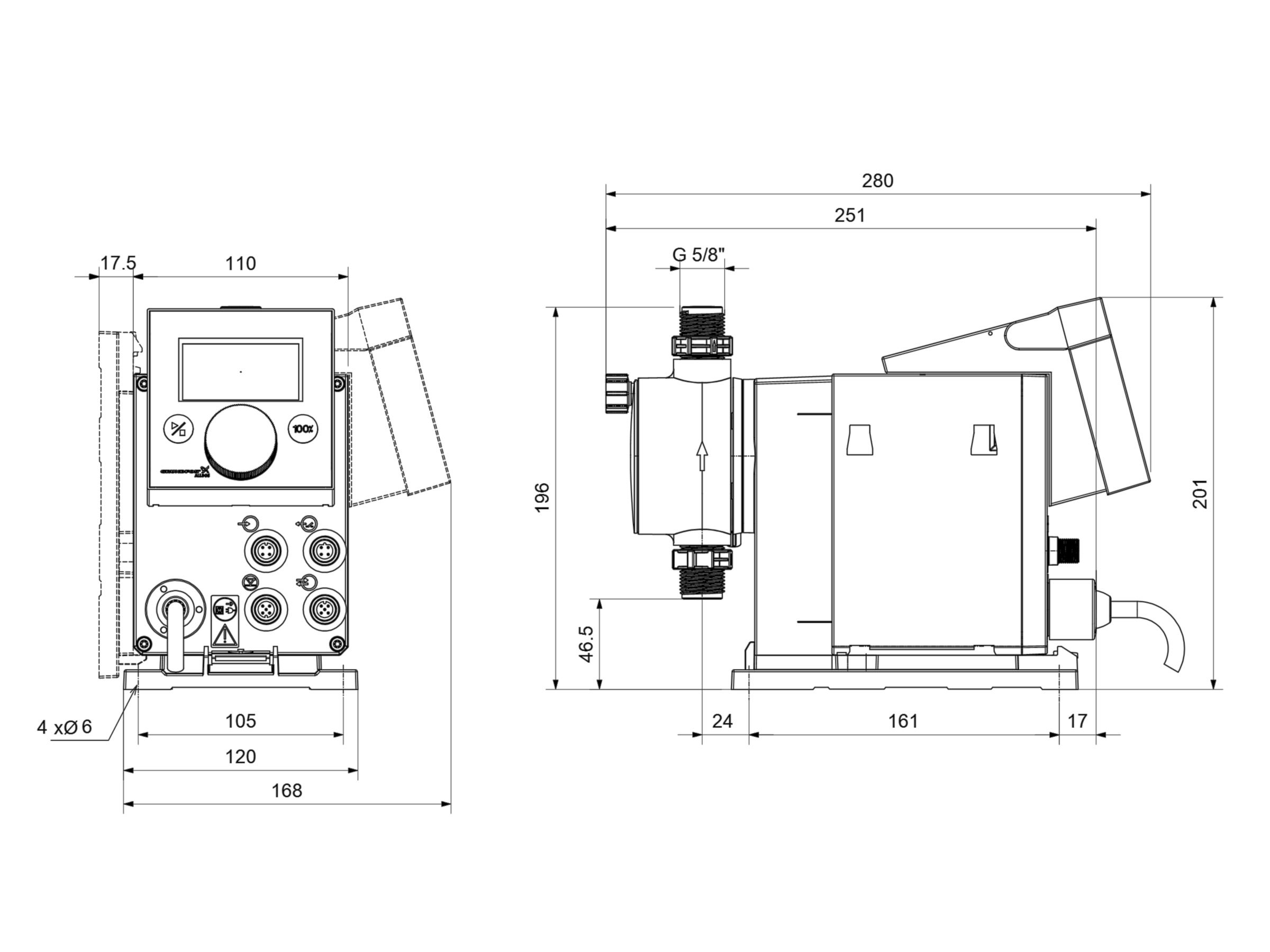

Монтаж
- Діапазон температури навколишнього середовища 0 .. 45 °С
- Максимальний робочий тиск 10 бар
- Установчий комплект: так

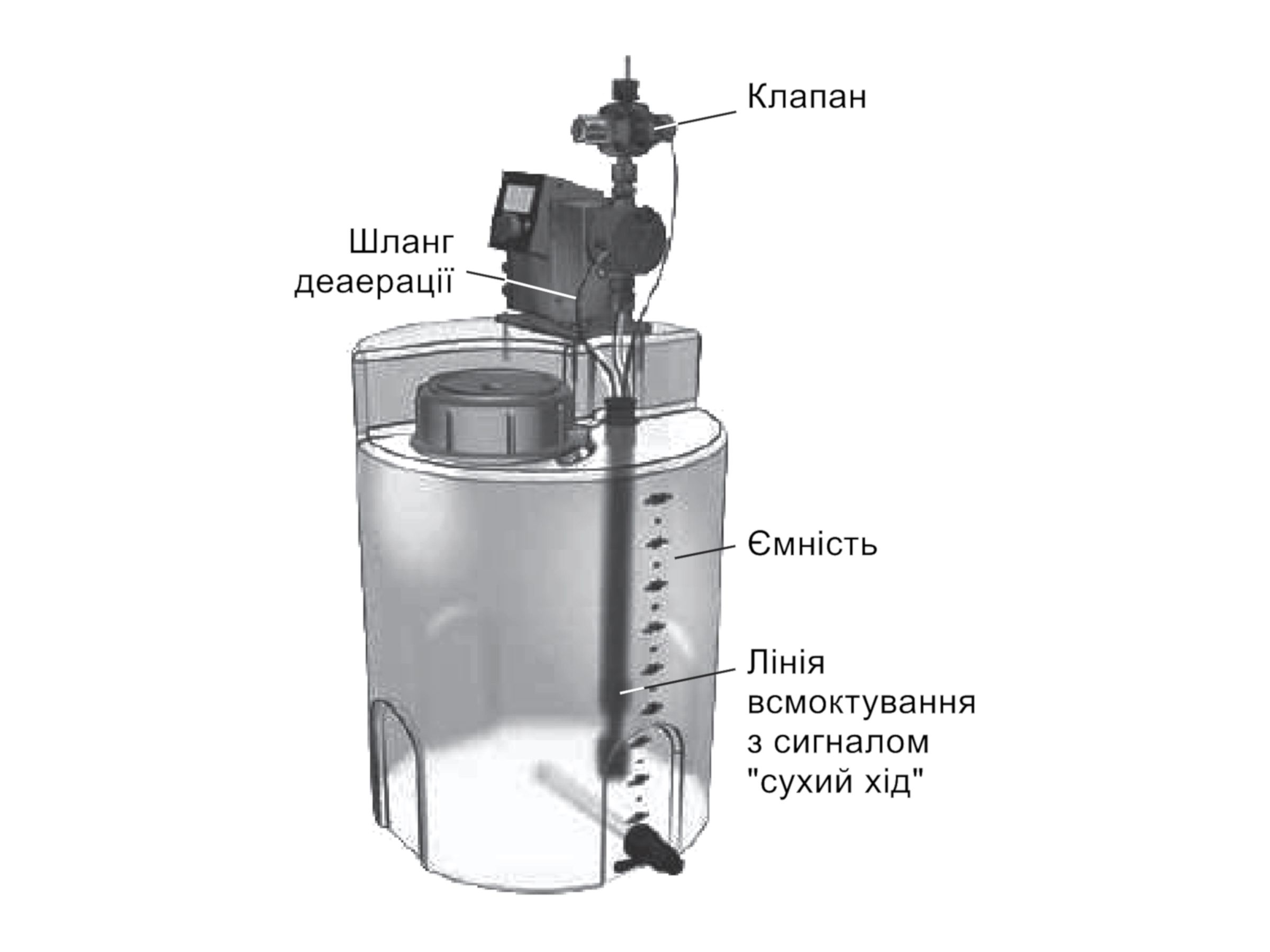

- Тип установки 4/6 мм до 7,5 л/год, 16 бар, 2 вилки підключення, клапан, інжектор, шланг зливний 6 мм, всмоктувальний шланг PVC 2 м, деаераційна трубка (4/6 мм) 2 м
- Вхід насоса шланг 4/6 мм 3
- Вихід насоса шланг 4/6 мм 3
- Максимальна висота всмоктування під час роботи 6 м
- Максимальна висота всмоктування під час заливання 2 м
- Вага нетто: 2 кг
- Вага брутто: 3 кг
Рідина
- Рідина, що перекачується: вода
- Діапазон температур рідини: -10...45 °С
- Вибрана температура рідини: 20 °С
- Щільність: 998,2 кг/м³
Електричні дані
- Максимальна споживана потужність P1: 22 Вт
- Частота мережі: 50/60 Гц
- Номінальна напруга: 1 х 100-240 В
- Клас захисту: IP65
- Довжина кабелю: 1,5 м
- Тип кабельного вилки: євро
- Пусковий струм: 25 А при 230 В протягом 2 мс
Елементи керування
- Варіант управління: AR
- Панель управління: передній монтаж
- Контроль рівня: так
- Аналоговий вхід: 0/4-20 МА
- Імпульсне управління: так
- Вхід зовнішнього зупину: так
- Вихідні реле: 2
Самовсмоктувальний мембранний дозувальний насос Grundfos DDC 6-10 - це оптимальне рішення для універсального застосування, ви можете придбати за найкращою ціною в нашому інтернет-магазині nasosvdom.com.ua
Детальніше
- Виробник
- GRUNDFOS
- Потужність, Вт
- 22
- Напруга живлення, В
- 230
- Тиск
- до 10 бар
- Витрата, л/год
- 6
