Дозувальний насос Grundfos DDA 30-4 AR-PP/E/C-F-31I002FG (97722245)

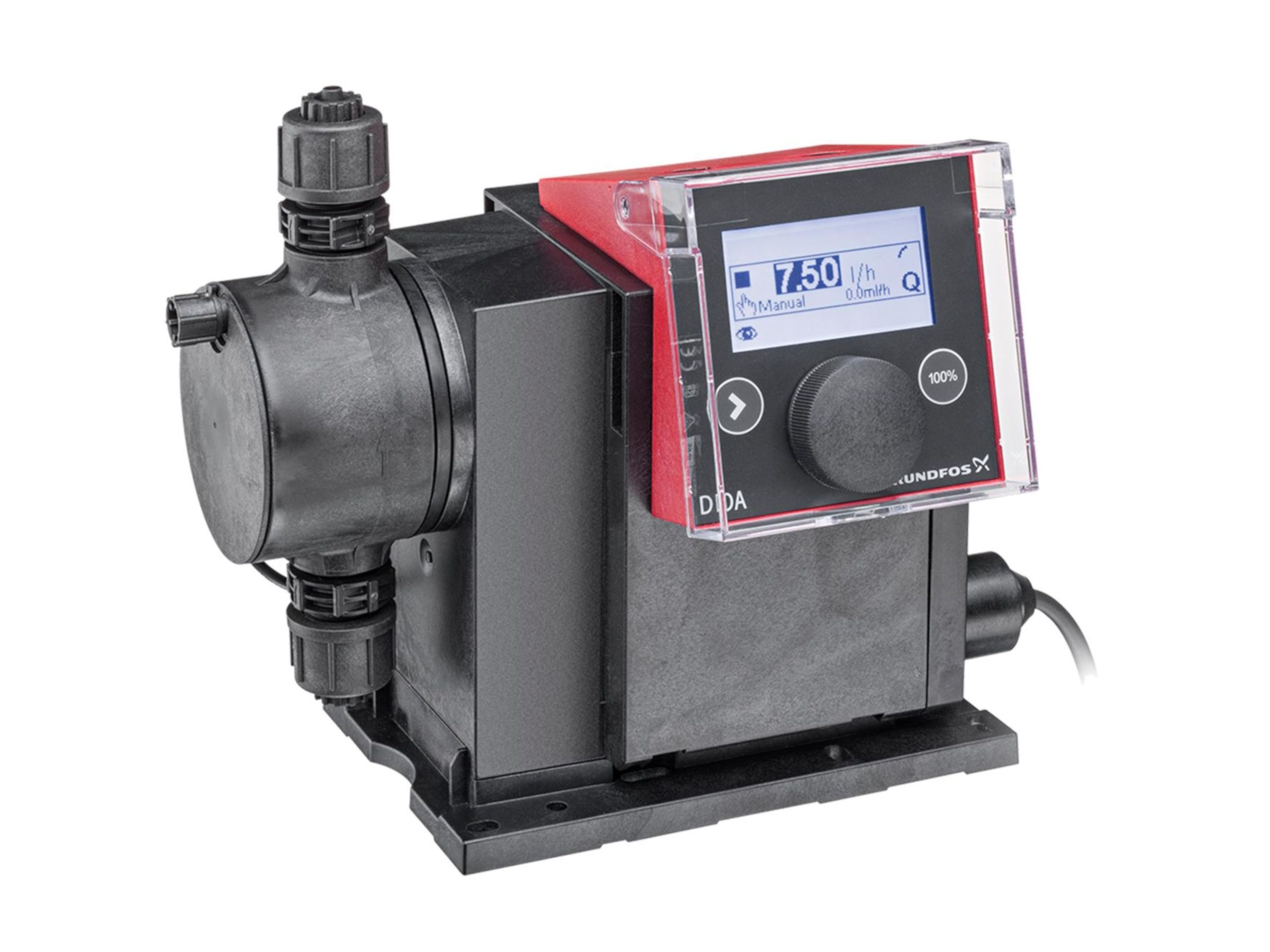

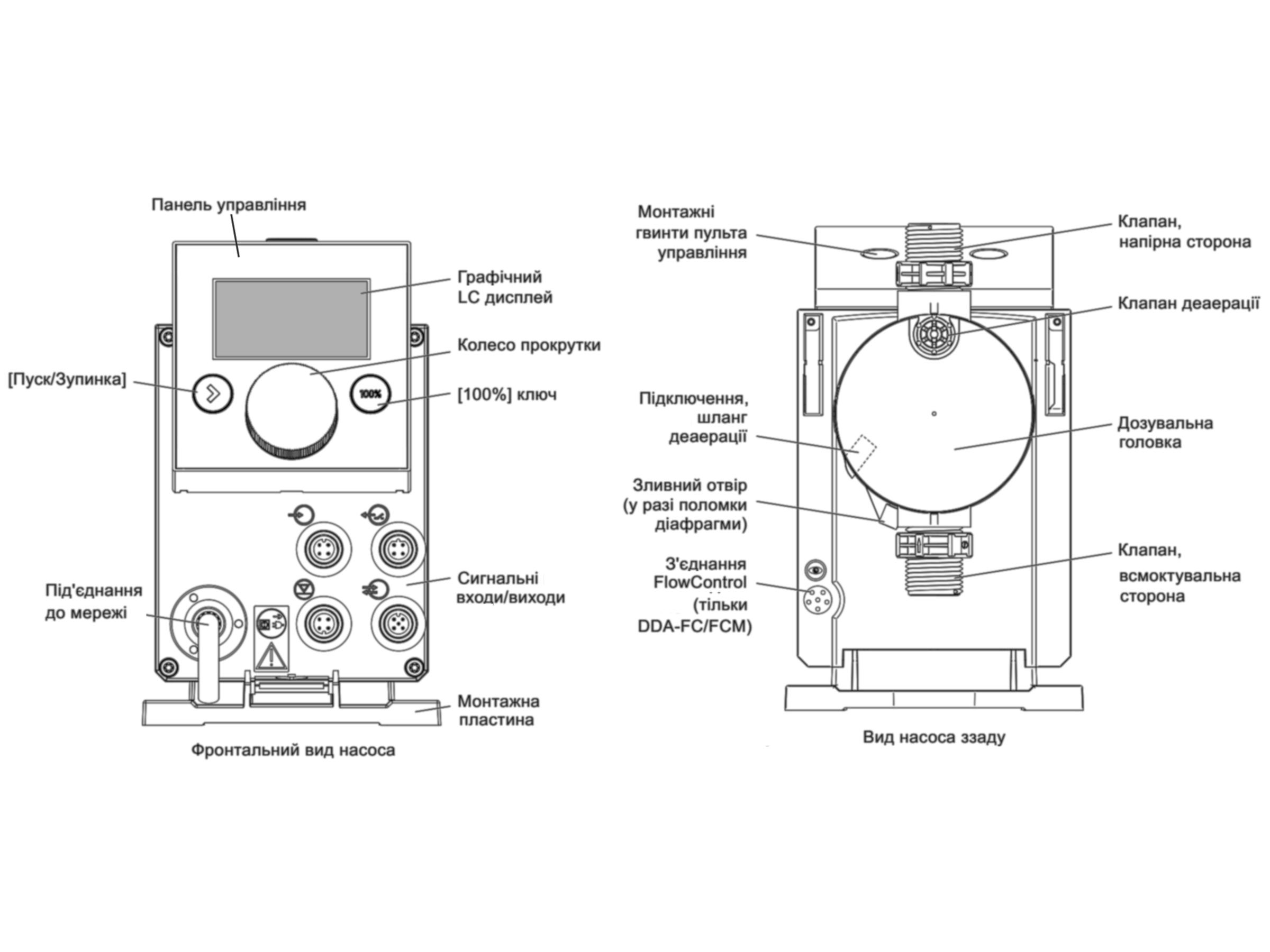

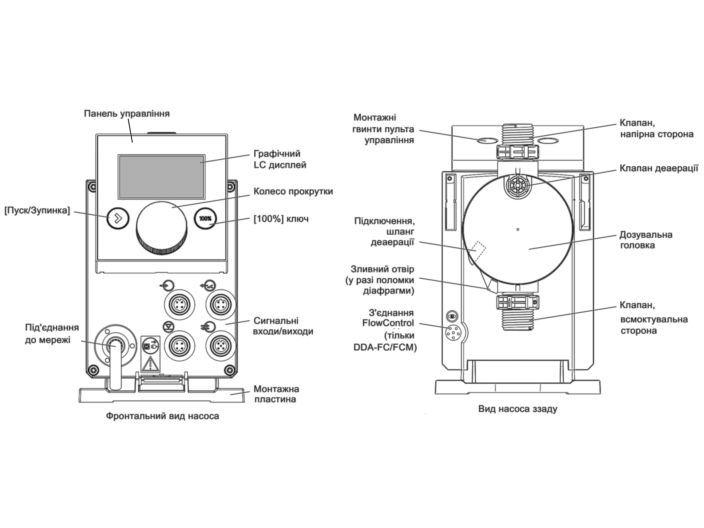

DDA 30-4 AR-PP/E/C-F-31I002FG (97722245) Grundfos – дозувальний самовсмоктуючий мембранний насос. Він складається з корпусу з кроковим двигуном та електронікою, дозувальної головки з діафрагмою та клапанами та панелі управління

Насос DDA 30-4 призначений для перекачування рідких, неабразивних, негорючих та вибухобезпечних рідин. Може використовуватися для перекачування питної та технологічної води, очищення стічних вод, води в басейні, охолодженої води, в системах зворотного осмосу, в безрозбірних CIP-мийках, системах іригації

Насос DDA 30-4 Грундфос поставляється із вбудованим модулем зв'язку GENIbus. Насос можна інтегрувати в кілька мереж, використовуючи додатковий модуль розширення (E-box), а також підключити до блоку комунікаційного інтерфейсу Grundfos (CIU), який оснащений одним з наступних модулів інтерфейсу зв'язку (CIM): CIM150 Profibus, CIM200 Modbus, CIM270 GRM, Ethernet

Режими роботи насоса-дозатора Grundfos DDA 30-4 AR-PP/E/C-F-31I002FG

• Ручний режим роботи - постійне дозування заданої кількості рідини (л/год або мл/год)
• Імпульсний режим роботи - насос видає дозовану порцію для кожного імпульсу, що надходить, наприклад від водоміра. Насос автоматично обчислює оптимальну частоту імпульсів, що дозують, для заданого обсягу дозування
• Аналоговий режим роботи – дозування відбувається за сигналом від зовнішнього аналогового датчика. Дозування обсягу пропорційне значенню вхідного сигналу в мА
• Порційний режим роботи – насос видає дозовану порцію у встановлений час дозування. Порція видається за кожного вхідного імпульсу
• Дозування за часом циклу - насос дозує задані порції постійного циклу. Процес дозування починається автоматично після запуску насоса та після проходження часу стартової затримки
• Дозування за тижневим таймером - можна встановити до 16 алгоритмів роботи на весь тиждень вперед
• Функція Slow Move - уповільнення ходів всмоктування на 25 або 50% для запобігання кавітації при дозуванні в'язкої рідини, для дегазації рідини, що перекачується, при довгій лінії або високій висоті всмоктування
• Автоматична деаерація – автоматичне видалення повітря з насоса у постійні інтервали часу

Особливості дозувального насоса DDA 30-4 AR-PP/E/C-F-31I002FG

• Оптимальне всмоктування навіть у дегазованому середовищі, де насос завжди працює на повній потужності при всмоктуванні
• При безперервному дозуванні рідини при короткому перебігу всмоктування, незалежно від фактичного потоку рідини, дозування відбувається при максимально можливому дозуванні.

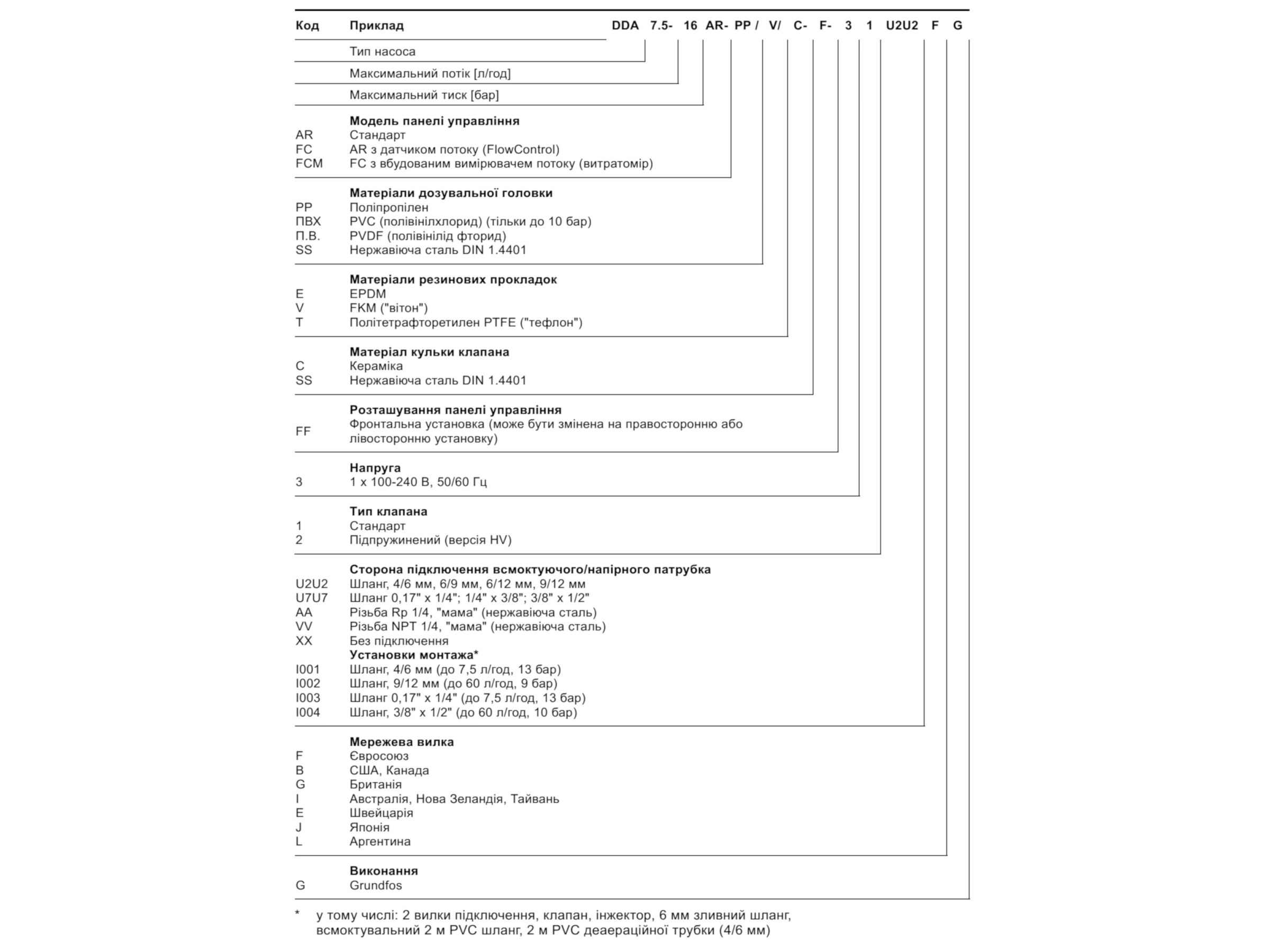

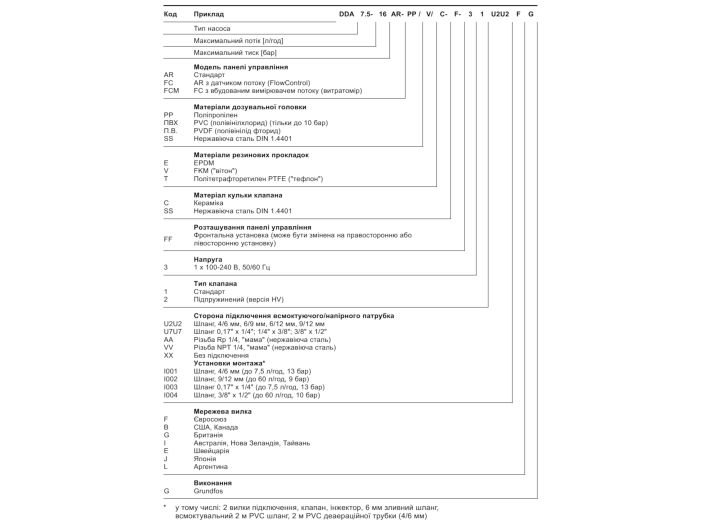

• DDA - дозуючий насос із внутрішнім безщітковим приводом
• 30 - максимальний потік (м/год)
• 4 - максимальний тиск (бар)
• AR - панель керування стандарт
• PP - дозуюча голівка поліпропілен
• E - гумові прокладки EPDM
• C - кулька клапана кераміка
• F - переднє встановлення панелі керування (можна змінити на ліву або правосторонню)
• 3 - напруга 1 х 100-240 В, 50/60 Гц
• 1 – стандартний клапан
• I002 - шланг 9/12 мм (до 60 л/год, 9 бар)
• F - мережева вилка європейського стандарту
• G – виробник Grundfos

Технічні характеристики насоса Grundfos DDA 30-4

• Модель: 30-4 AR-PP/E/C-F-31I002FG
• Артикул: 97722245
• Призначення: дозоване перекачування рідин
• Максимальна витрата: 0,03 м3/год (30 л/год)
• Витрата в режимі 50%: 15 л/год
• Витрата в режимі 25%: 7,5 л/год
• Мінімальна витрата: 30 мл/год
• Коефіцієнт зниження: 1:1000
• Тип клапана: стандартний
• Максимальна в'язкість при 100%: 150 мПас
• Максимальна в'язкість у повільному режимі 50%: 600 мПас
• Максимальна в'язкість у повільному режимі 25%: 1500 мПас
• Точність повторюваності: 1%

Матеріали

• Дозуюча головка: ПП (поліпропілен)
• Кульовий клапан: кераміка
• Прокладка: каучук EPDM

Монтаж

• Діапазон температури навколишнього середовища 0 .. 45 °С
• Максимальний робочий тиск 4 бари
• Установчий комплект да

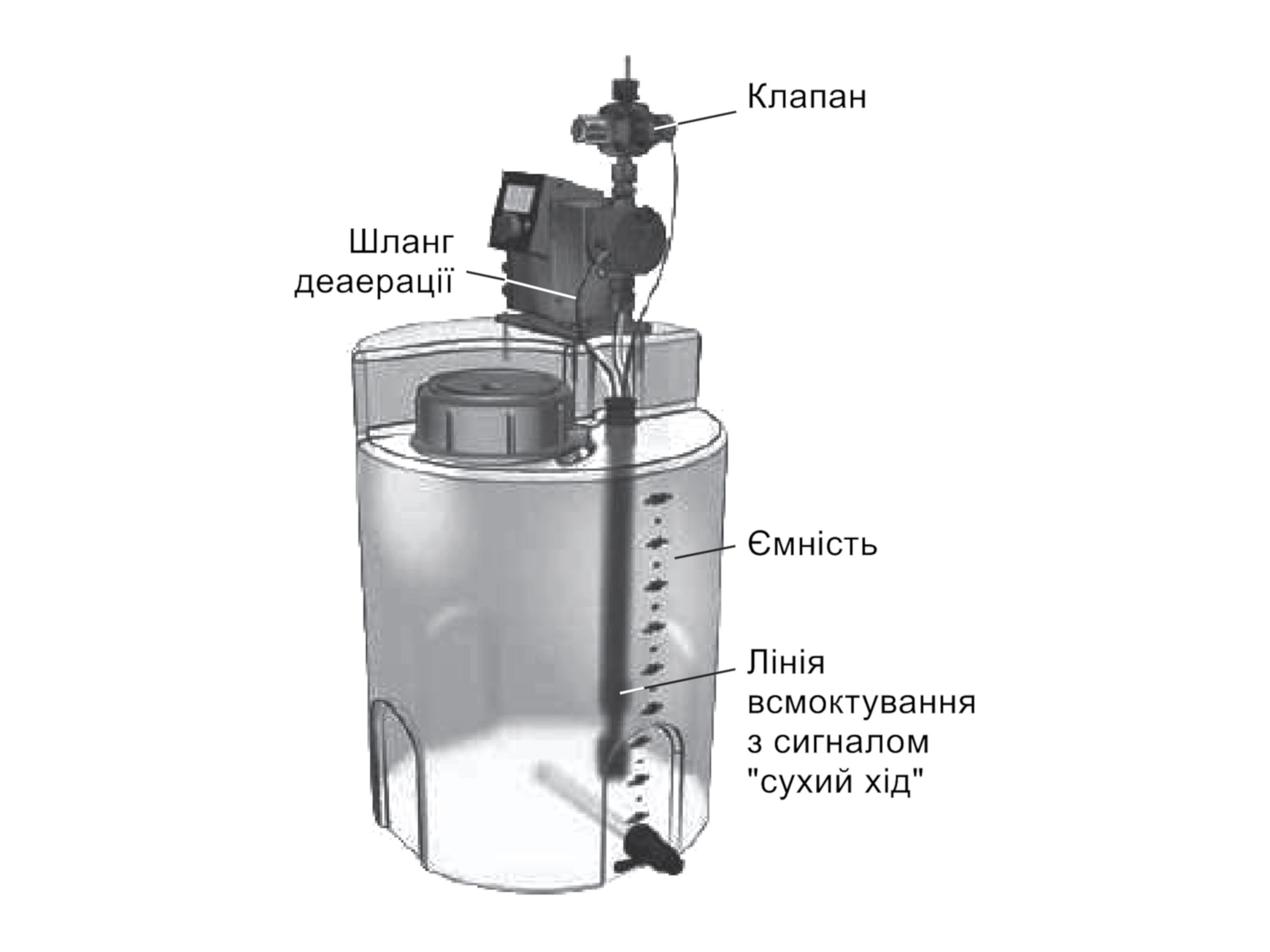

• Тип установки 9/12 мм до 60 л/год, 9 бар, 2 вилки підключення, клапан, інжектор, шланг зливний 6 мм, всмоктувальний шланг PVC 2 м, деаераційна трубка (4/6 мм) 2 м
• Вхід насоса шланг 9/12 мм 6
• Вихід насоса шланг 9/12 мм 6
• Максимальна висота всмоктування під час роботи 6 м
• Максимальна висота всмоктування під час заливання 2 м
• Вага нетто: 2 кг
• Вага брутто: 3 кг

Рідина

• Рідина, що перекачується: вода
• Діапазон температур рідини: -10...45 °С
• Вибрана температура рідини: 20 °С
• Щільність: 998,2 кг/м³

Електричні дані

• Максимальна споживана потужність P1: 24 Вт
• Частота мережі: 50/60 Гц
• Номінальна напруга: 1 х 100-240 В
• Клас захисту: IP65
• Довжина кабелю: 1,5 м
• Тип кабельного вилки: євро
• Пусковий струм: 25 А при 230 В протягом 2 мс

Елементи управління

• Варіант управління: стандарт (AR)
• Панель керування: передній монтаж
• Контроль рівня: так
• Аналоговий вхід: 0/4-20 МА
• Імпульсне управління: так
• Вхід зовнішнього зупину: так
• Аналоговий вихід: 0/4-20 МА
• Вихідні реле: 2
• Зв'язок по шині: так
