Опис

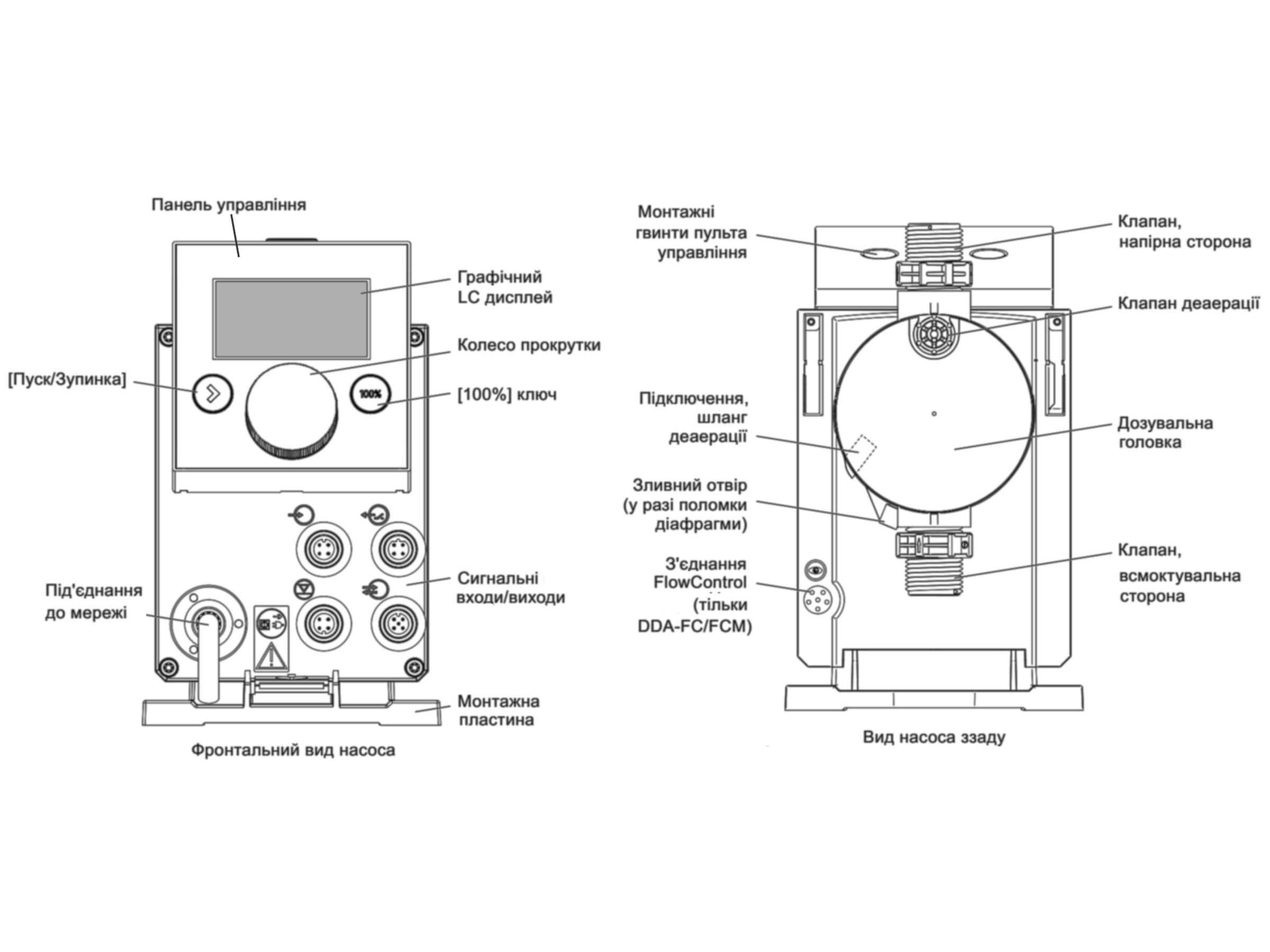

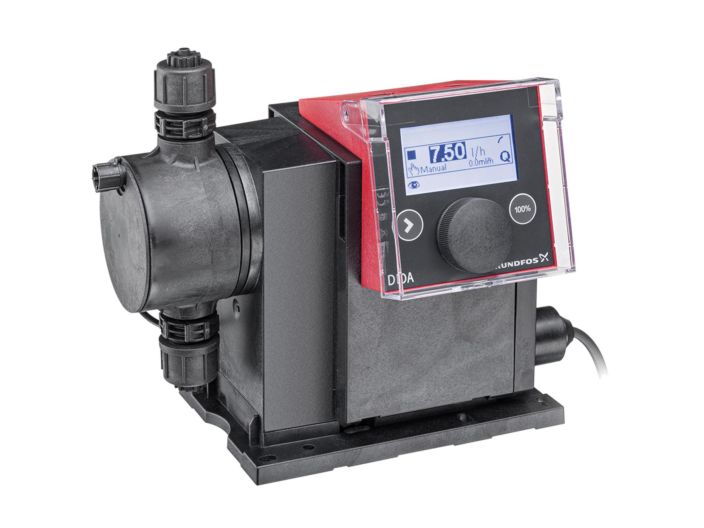

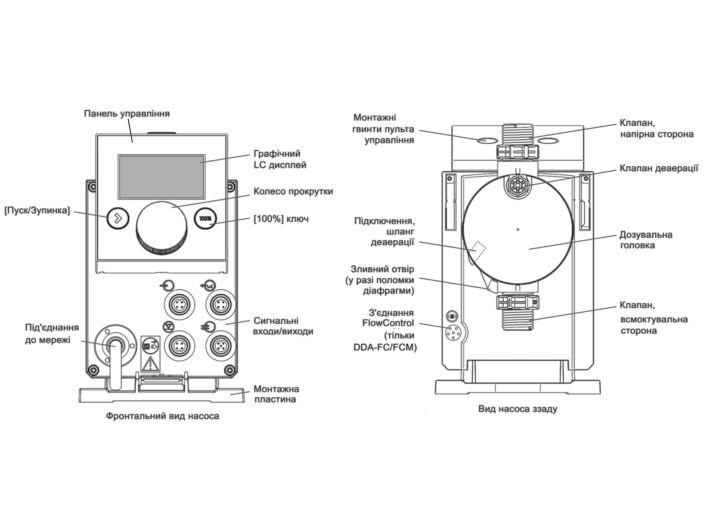

DDA 12-10 AR-PP/E/C-F-31I002FG Grundfos 97722041 – дозувальний самовсмоктуючий мембранний насос. Він складається з корпусу з кроковим двигуном та електронікою, дозувальної головки з діафрагмою та клапанами та панелі управління
Насос DDA 12-10 призначений для перекачування рідких, неабразивних, негорючих та вибухобезпечних рідин. Може використовуватися для перекачування питної та технологічної води, очищення стічних вод, води в басейні, охолодженої води, в системах зворотного осмосу, в безрозбірних CIP-мийках, системах іригації
Насос DDA 12-10 Грундфос поставляється із вбудованим модулем зв'язку GENIbus. Насос можна інтегрувати в кілька мереж, використовуючи додатковий модуль розширення (E-box), а також підключити до блоку комунікаційного інтерфейсу Grundfos (CIU), який оснащений одним з наступних модулів інтерфейсу зв'язку (CIM): CIM150 Profibus, CIM200 Modbus, CIM270 GRM, Ethernet
Режими роботи насоса-дозатора Grundfos DDA 12-10 AR-PP/E/C-F-31I002FG
- Ручний режим роботи - постійне дозування заданої кількості рідини (л/год або мл/год)
- Імпульсний режим роботи - насос видає дозовану порцію для кожного імпульсу, що надходить, наприклад від водоміра. Насос автоматично обчислює оптимальну частоту імпульсів, що дозують, для заданого обсягу дозування
- Аналоговий режим роботи – дозування відбувається за сигналом від зовнішнього аналогового датчика. Дозування обсягу пропорційне значенню вхідного сигналу в мА
- Порційний режим роботи – насос видає дозовану порцію у встановлений час дозування. Порція видається за кожного вхідного імпульсу
- Дозування за часом циклу - насос дозує задані порції постійного циклу. Процес дозування починається автоматично після запуску насоса та після проходження часу стартової затримки
- Дозування за тижневим таймером - можна встановити до 16 алгоритмів роботи на весь тиждень вперед
- Функція Slow Move - уповільнення ходів всмоктування на 25 або 50% для запобігання кавітації при дозуванні в'язкої рідини, для дегазації рідини, що перекачується, при довгій лінії або високій висоті всмоктування
- Автоматична деаерація – автоматичне видалення повітря з насоса у постійні інтервали часу
Особливості дозувального насоса DDA 12-10 AR-PP/E/C-F-31I002FG
- Оптимальне всмоктування навіть у дегазованому середовищі, де насос завжди працює на повній потужності при всмоктуванні
- При безперервному дозуванні рідини при короткому перебігу всмоктування, незалежно від фактичного потоку рідини, дозування відбувається при максимально можливому дозуванні.

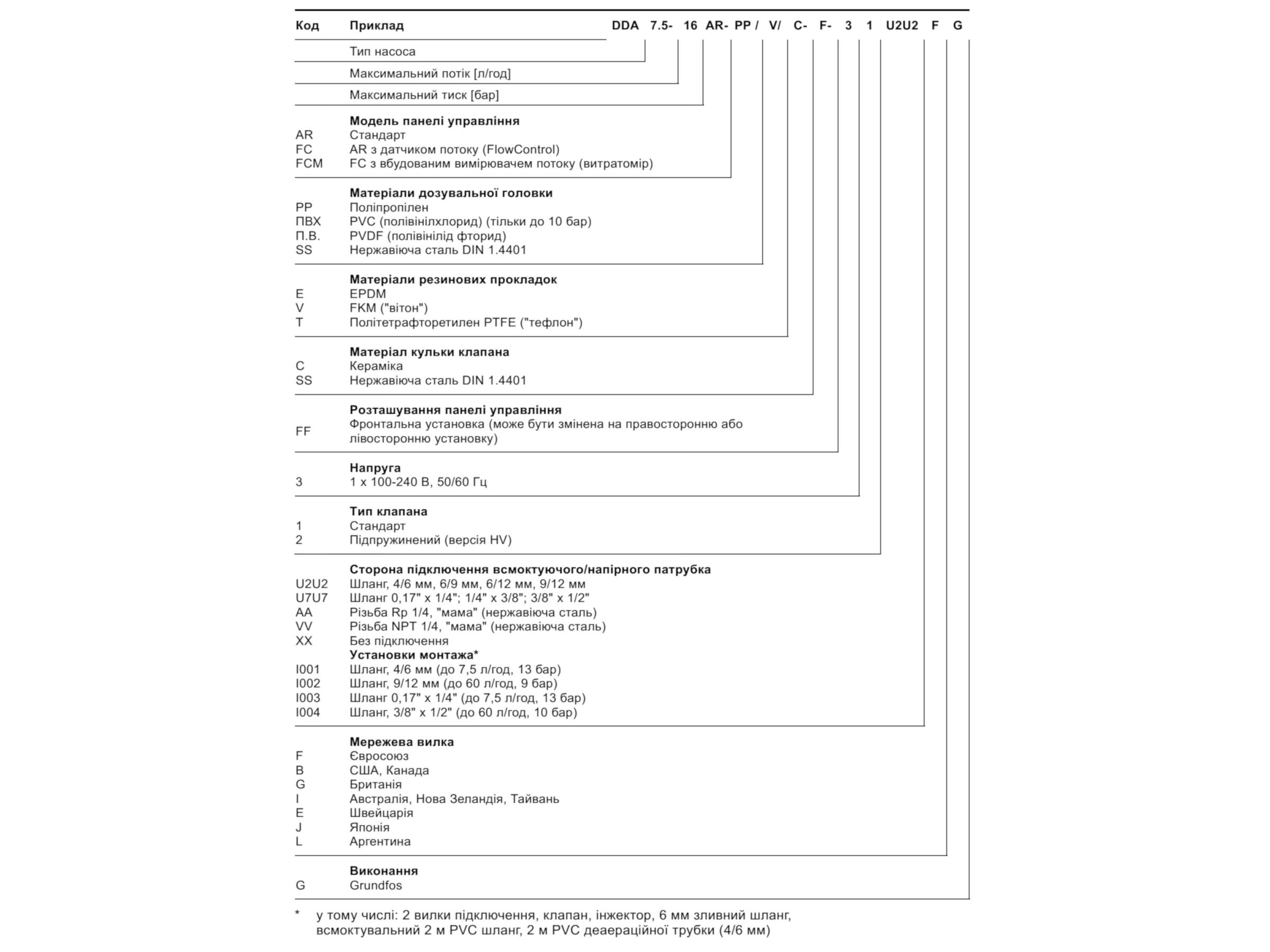

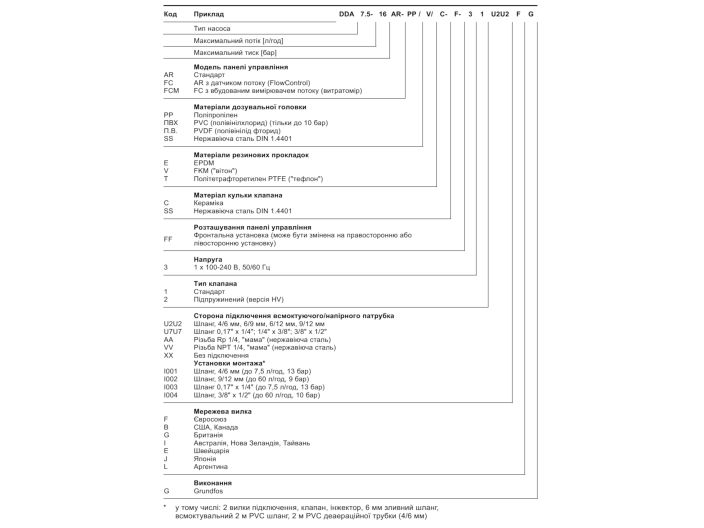

- DDA - дозуючий насос із внутрішнім безщітковим приводом
- 12 - максимальний потік (л/год)
- 10 - максимальний тиск (бар)
- AR - панель керування стандарт
- PP - дозуюча голівка поліпропілен
- E - гумові прокладки EPDM
- C - кулька клапана кераміка
- F - переднє встановлення панелі керування (можна змінити на ліву або правосторонню)
- 3 - напруга 1 х 100-240 В, 50/60 Гц
- 1 – стандартний клапан
- I002 - шланг 9/12 мм (до 60 л/год, 9 бар)
- F - мережева вилка європейського стандарту
- G – виробник Grundfos
Технічні характеристики насоса Grundfos DDA 12-10
- Модель: DDA 12-10 AR-PP/E/C-F-31I002FG
- Артикул: 97722041
- Призначення: дозоване перекачування рідин
- Максимальна витрата: 0,012 м3/год (12 л/год)
- Витрата в режимі 50%: 6 л/год
- Витрата в режимі 25%: 3 л/год
- Мінімальна витрата: 12 мл/год
- Коефіцієнт зниження: 1:1000
- Тип клапана: стандартний
- Максимальна в'язкість при 100%: 300 мПас
- Максимальна в'язкість у повільному режимі 50%: 1300 мПас
- Максимальна в'язкість у повільному режимі 25%: 2500 мПас
- Точність повторюваності: 1%
Матеріали
- Дозуюча головка: ПП (поліпропілен)
- Кульовий клапан: кераміка
- Прокладка: каучук EPDM
Монтаж
- Діапазон температури навколишнього середовища 0 .. 45 °С
- Максимальний робочий тиск 10 бар
- Установчий комплект ТАК

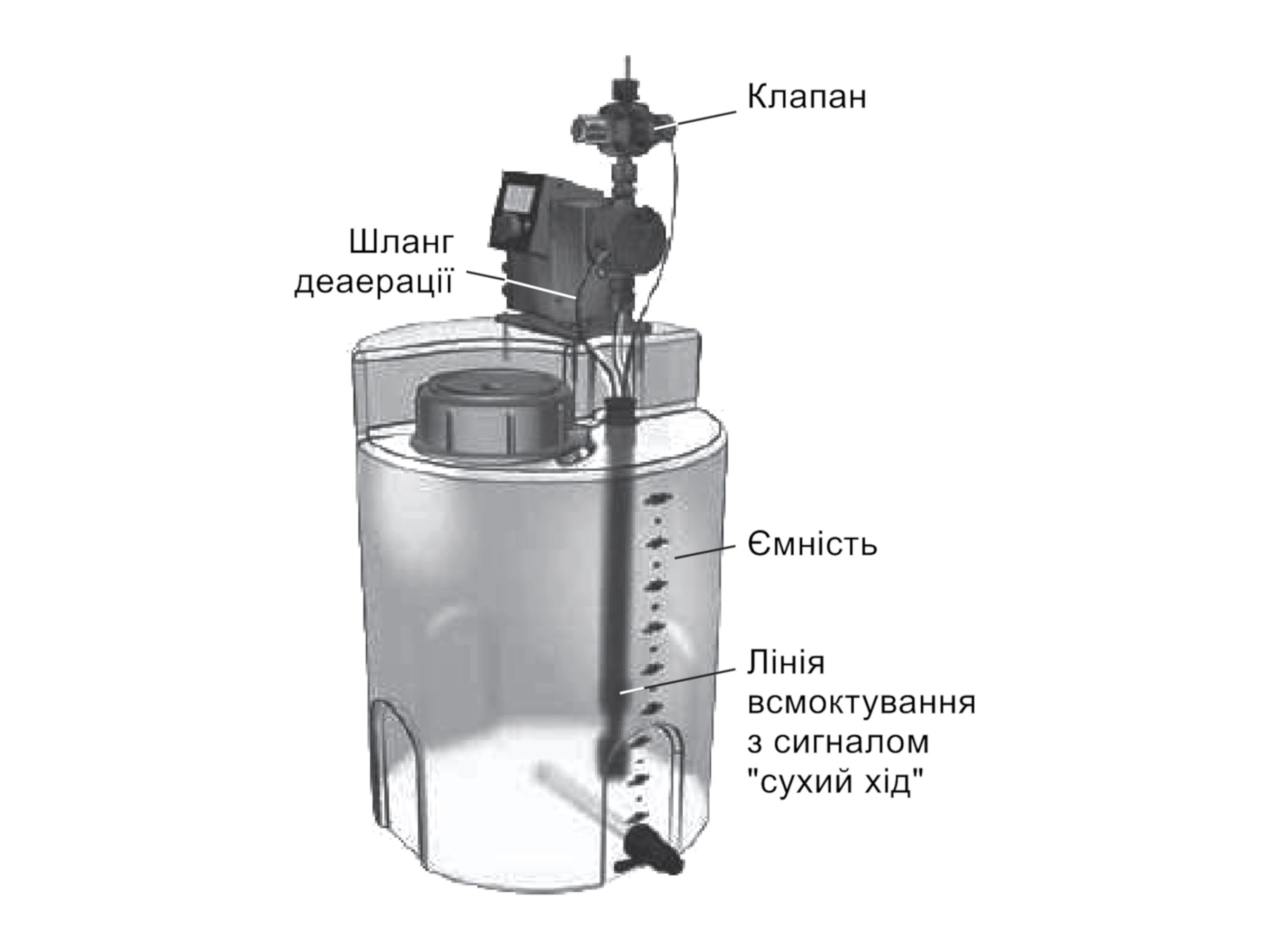

- Тип установки 9/12 мм до 60 л/год, 9 бар, 2 вилки підключення, клапан, інжектор, шланг зливний 6 мм, всмоктувальний шланг PVC 2 м, деаераційна трубка (4/6 мм) 2 м
- Вхід насоса Шланг 9/12 мм 6
- Вихід насоса Шланг 9/12 мм 6
- Максимальна висота всмоктування під час роботи 6 м
- Максимальна висота всмоктування під час заливання 3 м
- Вага нетто: 2 кг
- Вага брутто: 3 кг
Рідина
- Рідина, що перекачується: вода
- Діапазон температур рідини: -10...45 °С
- Вибрана температура рідини: 20 °С
- Щільність: 998,2 кг/м³
Електричні дані
- Максимальна споживана потужність P1: 24 Вт
- Частота мережі: 50/60 Гц
- Номінальна напруга: 1 х 100-240 В
- Клас захисту: IP65
- Довжина кабелю: 1,5 м
- Тип кабельного вилки: євро
- Пусковий струм: 25 А при 230 В протягом 2 мс
Елементи управління
- Варіант управління: стандарт (AR)
- Панель керування: передній монтаж
- Контроль рівня: так
- Аналоговий вхід: 0/4-20 МА
- Імпульсне управління: так
- Вхід зовнішнього зупину: так
- Аналоговий вихід: 0/4-20 МА
- Вихідні реле: 2
- Зв'язок по шині: так
Детальніше
- Виробник
- GRUNDFOS
- Потужність, Вт
- 24
- Напруга живлення, В
- 230
- Тиск
- до 10 бар
- Витрата, л/год
- 12
