Перепускний запобіжний клапан Ду32 5503-05.000 Hydrolux Heimeier

Hydrolux — це пропорційний перепускний клапан з керуванням диференціальним тиском та низьким пропорційним відхиленням. Клапан Hydrolux 5503 Heimeier для напірних систем теплопостачання систем опалення. Продуктивність циркуляційного насоса залежить від опалювального навантаження та режиму роботи системи опалення. При зменшенні витрати підвищується тиск і одночасно зменшуються втрати тиску в мережі трубопроводів. Це часто призводить до надмірного перепаду тиску та виникнення шуму на окремих ділянках системи

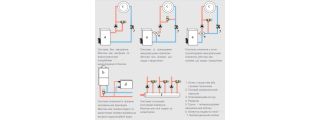

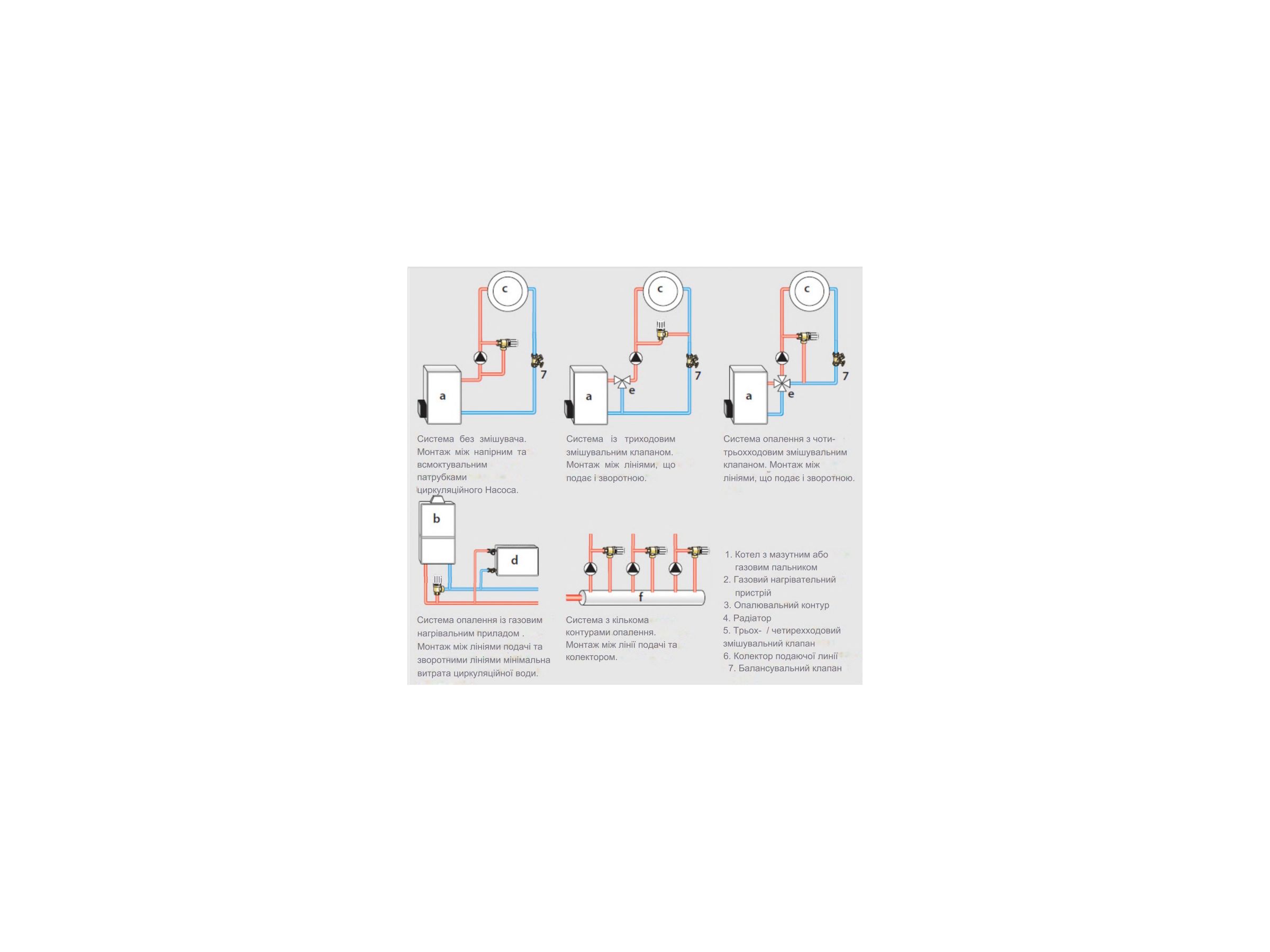

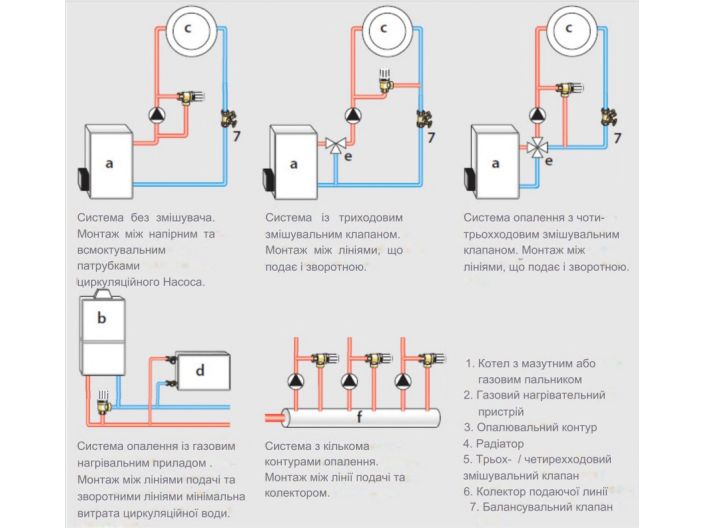

Перепускний клапан Hydrolux запобігає небажаному збільшенню напору та забезпечує його постійне значення. У разі використання газових нагрівальних приладів клапан забезпечує мінімальну витрату циркуляційної води. Застосування перепускного клапана особливо рекомендується, якщо максимальний напір насоса значно вищий за встановлений тиск відкриття. Щоб покращити дію перепускного клапана, при приєднанні байпаса потрібно враховувати параметри потоку та забезпечити малі втрати тиску. Це означає, що байпас має бути наскільки можливо коротким і не створювати додаткових місцевих опорів у трубопроводі

Hydrolux — це пропорційний перепускний клапан з керуванням диференціальним тиском та низьким пропорційним відхиленням. Клапан Hydrolux – пропорційний перепускний запобіжний клапан із мінімальним пропорційним відхиленням. Корпус клапана з корозійно-стійкої бронзи, різьблення відповідно до DIN 2999. Шкала налаштування розташована на ручці клапана. Висока точність налаштування завдяки довжині внутрішньої пружини з великим діаметром витка, виготовленої з високоякісної сталі

Перепускний клапан Hydrolux налаштовується за місцем монтажу і поставляється із заводу з налаштуванням тиску відкривання, що дорівнює 200 мбар (2 м вод. ст.). Це значення в більшості випадків є достатнім. Якщо все ж таки потрібно змінити значення попереднього налаштування, то спочатку необхідно послабити стопорний гвинт. Потім, обертаючи ручку, можна плавно змінити значення тиску в діапазоні між 50 і 500 мбар. При цьому потрібне значення можна прочитати безпосередньо на шкалі ручки. Налаштування діаграми не потрібно. Потім, з метою запобігання випадковій зміні налаштування, вибрана позиція фіксується за допомогою гвинта. Запобіжний клапан Hydrolux має плавне налаштування, захищене від несанкціонованого регулювання. Діапазон налаштування від 50 до 500 мбар. У заводській поставці вивірений та попередньо налаштований на 200 мбар

Особливості запобіжного клапана 5503-05.000 Heimeier

• Шкала регулювання на рукоятці клапана
• Мінімальне пропорційне відхилення
• Обтічна конструкція
• Низький рівень шуму
• Центральна напрямна конуса до лапана з малими втратами на тертя

Технічні характеристики перепускного клапана DN32 5503-05.000 Heimeier

• Виробник Heimeier (Німеччина)
• Артикул 5503-05.000
• Клапан перепускний запобіжний на байпас
• Шкала регулювання
• Діаметр різьблення 1 1/4" (32 мм) різьбове з'єднання з плоским ущільненням (американка)
• Матеріал корозійностійка бронза
• Робоча температура до 120 ºС
