Перепускной предохранительный клапан Ду32 5503-05.000 Hydrolux Heimeier

Hydrolux – это пропорциональный перепускной клапан с управлением дифференциальным давлением и низким пропорциональным отклонением. Клапан Hydrolux 5503 Heimeier для напорных систем теплоснабжения систем отопления. Производительность циркуляционного насоса зависит от отопительной нагрузки и режима работы системы отопления. При уменьшении расхода повышается напор и одновременно уменьшаются потери давления в сети трубопроводов. Это часто приводит к избыточному перепаду давления и возникновению шума на отдельных участках системы.

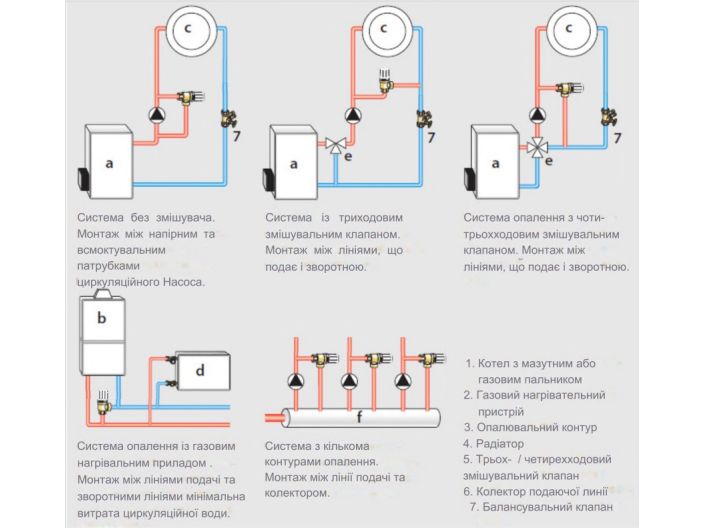

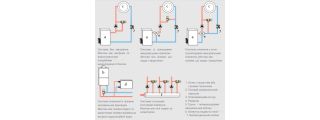

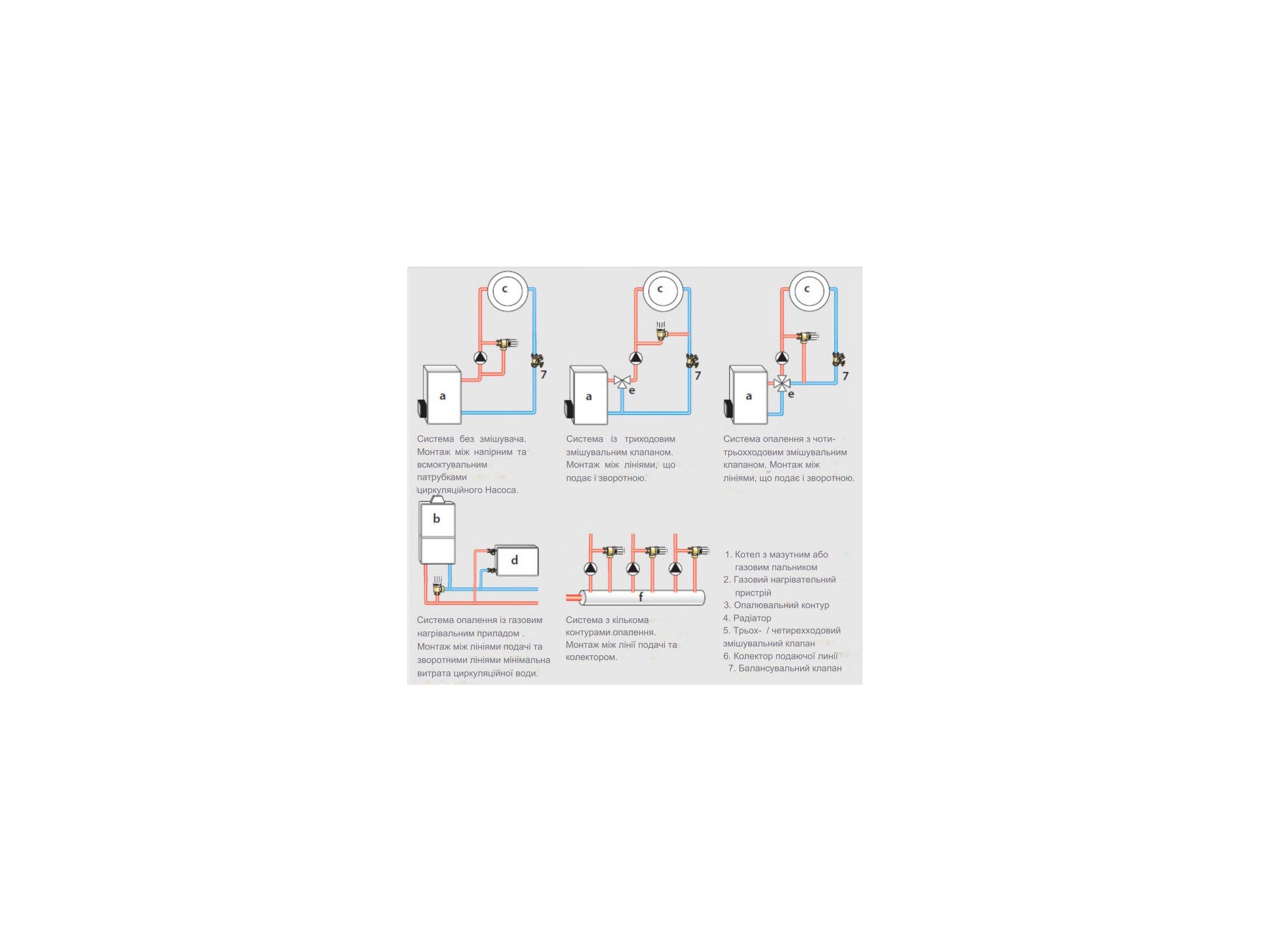

Перепускной клапан Hydrolux предотвращает нежелательное увеличение напора и обеспечивает его постоянное значение. При использовании газовых нагревательных приборов клапан обеспечивает минимальный расход циркуляционной воды. Применение перепускного клапана особо рекомендуется, если максимальный напор насоса значительно выше установленного давления открытия. Чтобы улучшить действие перепускного клапана, при присоединении байпаса нужно учитывать параметры потока и обеспечить малые потери давления. Это означает, что байпас должен быть насколько возможно коротким и не создавать дополнительных местных сопротивлений в трубопроводе.

Hydrolux – это пропорциональный перепускной клапан с управлением дифференциальным давлением и низким пропорциональным отклонением. Клапан Hydrolux - пропорциональный перепускной предохранительный клапан с минимальным пропорциональным отклонением. Корпус клапана из коррозионно-устойчивой бронзы, резьба в соответствии с DIN 2999. Шкала настройки расположена на рукоятке клапана. Высокая точность настройки благодаря длинной внутренней пружине с большим диаметром витка, изготовленной из высококачественной стали.

Перепускной клапан Hydrolux настраивается по месту монтажа и поставляется с завода с настройкой на давление открывания, равное 200 мбар (2 м вод. ст.). Данное значение в большинстве случаев является достаточным. Если все же требуется изменить значение предварительной настройки, то сначала необходимо ослабить стопорный винт. Затем, вращая рукоятку, можно плавно изменить значение давления в диапазоне между 50 и 500 мбар. При этом требуемое значение можно прочитать непосредственно на шкале рукоятки. Диаграммы настройки не требуются. Затем, с целью предотвращения случайного изменения настройки, выбранная позиция фиксируется при помощи стопорного винта. Предохранительный клапан Hydrolux имеет плавную настройку, защищенную от несанкционированного регулирования. Диапазон настройки от 50 до 500 мбар. В заводской поставке выверен и предварительно настроен на 200 мбар.

Особенности предохранительного клапана Hydrolux 5503-05.000 Heimeier

• Шкала регулировки на рукоятке клапана
• Минимальное пропорциональное отклонение
• Обтекаемая конструкция
• Низкий уровень шума
• Центральная направляющая конуса к лапана с малыми потерями на трение

Технические характеристики перепускного клапана DN32 5503-05.000 Heimeier

• Производитель Heimeier (Германия)
• Артикул 5503-05.000
• Клапан перепускной предохранительный на байпас
• Шкала регулировки
• Диаметр резьбы 1 1/4" (32 мм) резьбовое соединение с плоским уплотнением (американка)
• Материал коррозионно-стойкая бронза
• Рабочая температура до 120ºС
