Триходовий поворотний клапан V5433G 1020 Honeywell

Поворотний клапан триходовий V5433G1020 виробника Resideo Honeywell призначений для установки в системи опалення та кондиціювання. Клапан точно регулює температуру води, що подається до системи. Ця модель призначена для встановлення в пластикову або багатошарову трубопровідну систему в середовищі з підвищеною корозійністю, наприклад, для теплої підлоги. Тому чавунний корпус клапана та штекер додатково хромовані.

Клапан V5433G1020 Honeywell працює під керування електроприводом. Серії електроприводів, які підходять для даного клапана V5433G1020:

• M6063L 1009 (230/240В змінного струму)
• M6063L 4003 (230/240 В змінного струму) з додатковим перемикачем
• M6063A 1003 (24 В змінного струму; плаваючий)
• M6063A 4007 (24 В змінного струму; плаваючий) з додатковим перемикачем

Принцип роботи клапана V5433G  Honeywell

Регулювання температури змішаної води здійснюється поворотом затвора клапана. Кут повороту складає 90°. Затвор регулює витрату води на двох входах із двома характеристиками керування. При підмішуванні в гарячу воду, що подається від котла, зворотної води досягається необхідна температура потоку води

Переваги та особливості клапана V5433G1020 Honeywell

• Хромований штекер та корпус для тривалого терміну служби
• Схильність до корозії мінімізована
• Оптимальне регулювання температури теплоносія на контурі, що подає
• Електропривод для керування клапаном надійно встановлюється
• Хромовані внутрішні деталі забезпечують тривалий термін служби
• Подвійні кільцеві ущільнення захищають клапан від корозії
• Пропускна здатність до 6,3 м³/год
• Невеликі розміри та зручна конструкція

Технічні характеристики клапана V5433G1020

• Модель: V5433G1020
• Тип: поворотний клапан
• Кількість підключень: 3
• Кут повороту 90°
• Діаметр підключення: DN 20 з внутрішньою різьбою
• Номінальний статичний тиск: 6 бар (600 кПа)
• Максимальний перепад тиску: 1 бар (100 кПа)
• Пропускна спроможність (kVS): 6,3 м³/год
• Інтенсивність витоку < 1% значення kVS
• Робоче середовище: гаряча вода,  суміші гліколь-вода (макс. 50% гліколю відповідно до VDI 2035)
• Температура води у клапані від 2 до 110 °C
• Вага: 0,9 кг

Матеріали клапана V5433G

• Корпус: хромований чавун GG20
• Внутрішні частини: хромований чавун GG20
• Ущільнення: подвійне О-подібне кільце (артикул 07116 1035)

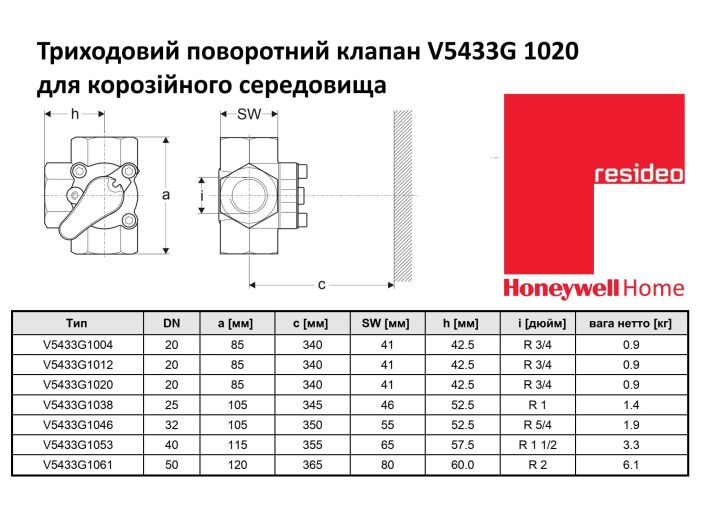

Габаритні розміри поворотних клапанів Honeywell V5433G
