Триходовий поворотний клапан V5433A1049 Honeywell

Поворотний клапан триходовий V5433A1049 виробника Honeywell призначений для установки в системи опалення та кондиціювання. Клапан точно регулює температуру води, що подається до системи

Клапан V5433A 1049 Honeywell працює під керування електроприводом. Серії електроприводів, які підходять для даного клапана V5433A1049:

• M6063L 1009 (230/240В змінного струму)
• M6063L 4003 (230/240 В змінного струму) з додатковим перемикачем
• M6063A 1003 (24 В змінного струму; плаваючий)
• M6063A 4007 (24 В змінного струму; плаваючий) з додатковим перемикачем

Принцип роботи клапана V5433A Resideo Honeywell

Регулювання температури змішаної води здійснюється поворотом затвора клапана. Кут повороту складає 90°. Затвор регулює витрату води на двох входах із двома характеристиками керування. При підмішуванні в гарячу воду, що подається від котла, зворотної води досягається необхідна температура потоку води

Переваги та особливості клапана V5433A1049 Honeywell

• Оптимальне регулювання температури теплоносія на контурі, що подає
• Електропривод для керування клапаном надійно встановлюється
• Хромовані внутрішні деталі забезпечують тривалий термін служби
• Подвійні кільцеві ущільнення захищають клапан від корозії
• Пропускна здатність до 10 м³/год
• Невеликі розміри та зручна конструкція

Технічні характеристики клапана V5433A1049 Resideo

• Модель: V5433A 1049
• Тип: поворотний клапан
• Кількість підключень: 3
• Кут повороту 90°
• Діаметр підключення: DN 25 з внутрішнім різьбленням
• Номінальний статичний тиск: 6 бар (600 кПа)
• Максимальний перепад тиску: 1 бар (100 кПа)
• Пропускна спроможність (kVS): 10 м³/год
• Інтенсивність витоку < 1% значення kVS
• Робоче середовище: гаряча вода згідно з VDI 2035 (з концентрацією кисню менше 0,2 г/м³, pH 8...9,5)
• Температура води у клапані від 2 до 110 °C
• Вага: 1,4 кг

Матеріали клапана Resideo V5433A

• Корпус: чавун
• Внутрішні частини: хромований чавун
• Ущільнення: подвійне О-подібне кільце (артикул 07116 1035)

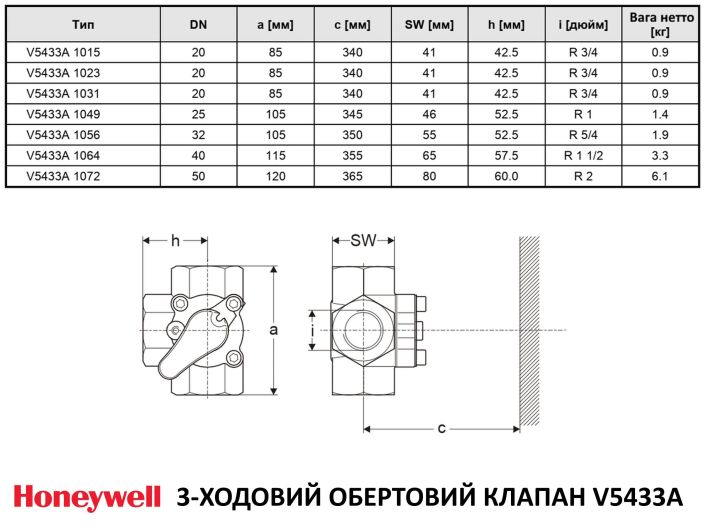

Габаритні розміри поворотних клапанів Honeywell V5433A
