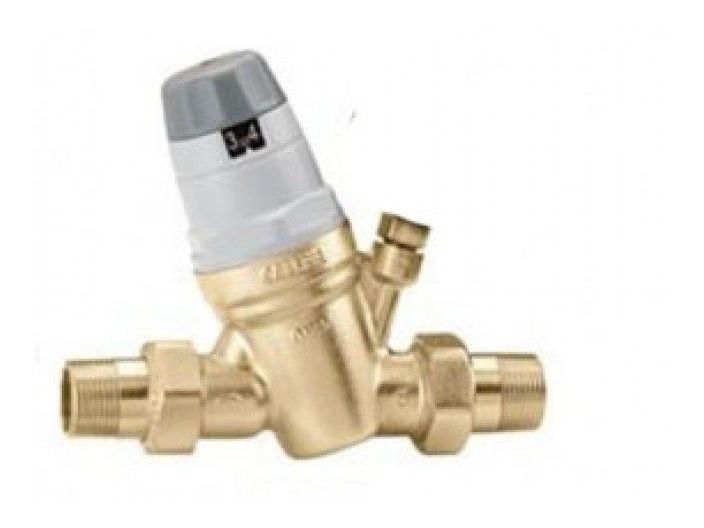

Редуктор тиску 3/4"НР зі шкалою CALEFFI 535050

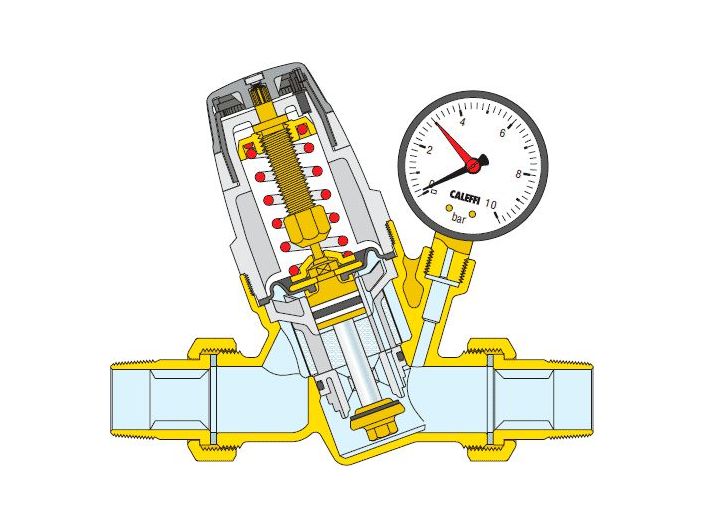

Регулятор тиску CALEFFI 3/4 " (Ду20) - це клапан, який необхідний для обмеження тиску води в системах водопостачання і опалювання. Такий клапан зберігає і продовжує цілісність труб, так як стабілізує тиск в системі і запобігає гідроудари. Принцип роботи регулятора тиску CALEFFI Ду20 наступний: при початку забору води з системи (відкриття крана), відкриває затвор, і чим більше паркан, тим сильніше відкривається затвор. Коли забору води не відбувається, тиск на виході зростає і штовхає мембрану, що закриває затвор. Редуктори фірми CALEFFI мають заводську настройку на 3 бар. Діапазон можливої ​​настройки від 1,5 до 6 бар.

Установка редуктора тиску CALEFFI 3/4 " :

1. перед установкою відкрити всі водорозбірні крани для чищення системи і видалення повітря з трубопроводу;
2. встановити вентилі-відсікачі на вході і виході для полегшення майбутніх операцій з технічного обслуговування; встановлювати редуктор можна в будь-якому положенні, крім перевернутого;
3. перекрити вентиль-відсікач на виході;
4. здійснити настройку, за допомогою на гайки, притискає пружину, розміщену під заглушкою дзвони, за допомогою торцевого ключа 10 мм за годинниковою стрілкою для збільшення значення настройки, проти годинникової стрілки - для його зменшення;
5. перевірити на манометрі необхідну величину.

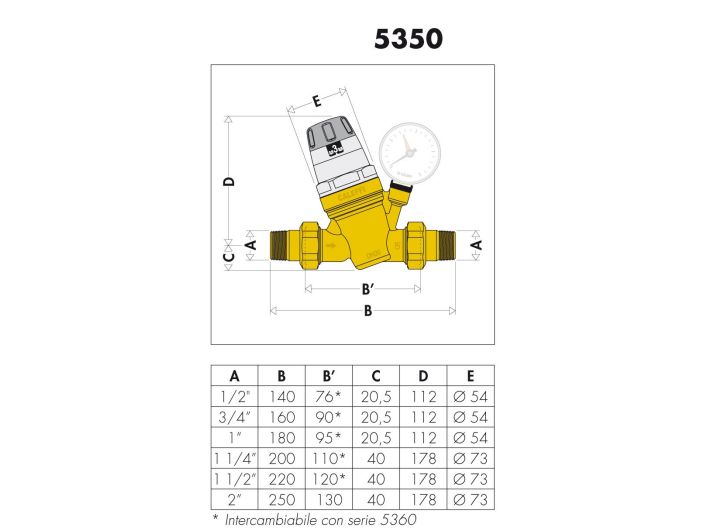

Технічні характеристики редуктора тиску CALEFFI (Ду 20):

• Робоче середовище: вода
• Приєднання: зовнішня різьба 3/4 "
• Тиск на вході: макс. 25 бар
• Тиск на виході: від 1,5 до 6,0 бар
• Робоча температура : максимум. + 40 ° C
• Виробник: Італія.
