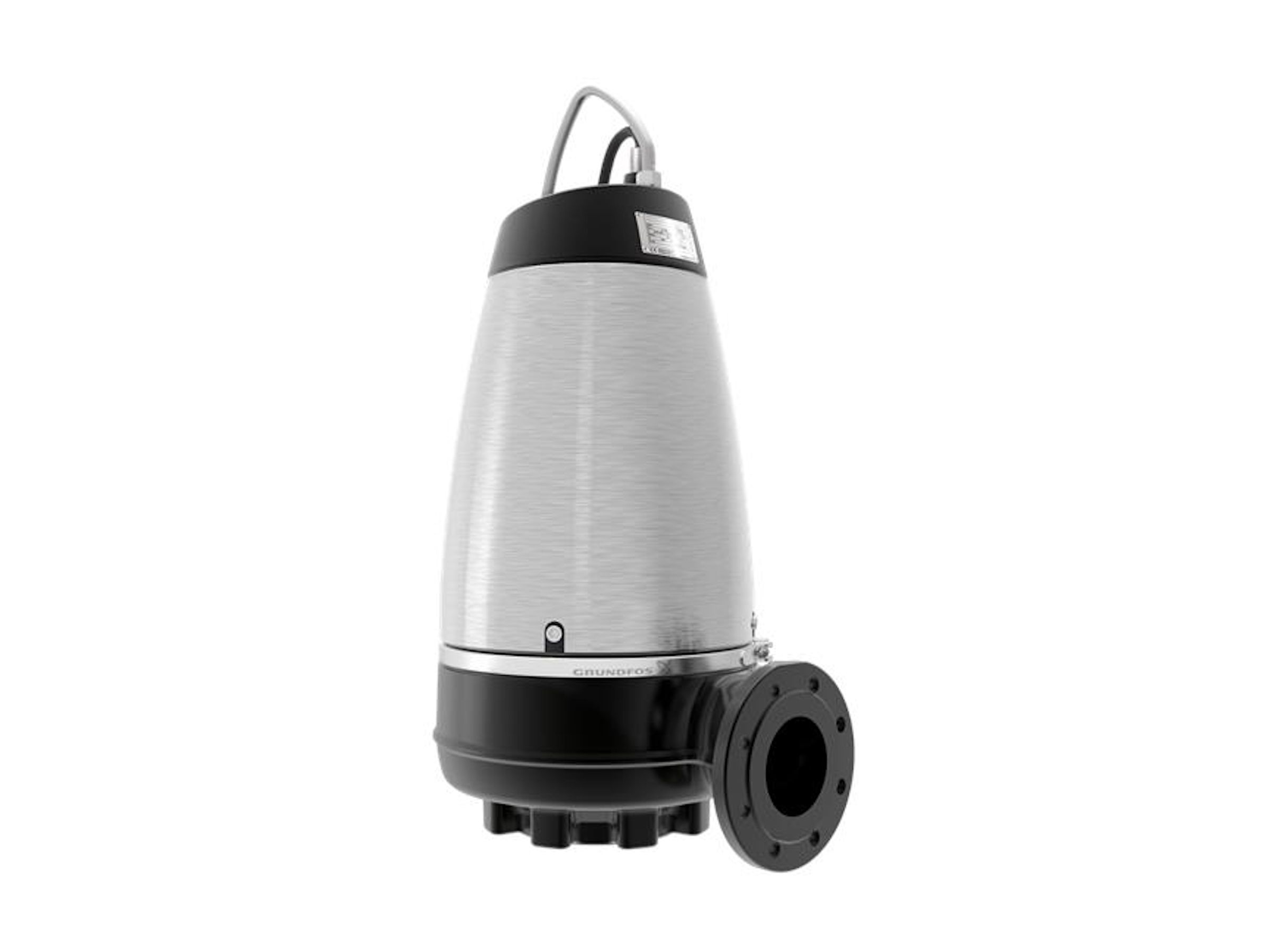

Grundfos SEV.65.65.30.2.50D (96047713) - насос для перекачування стічних вод, технічної води та неочищених каналізаційних вод. Це несамовсмоктуючий одноступінчастий відцентровий насос з фланцевим напірним патрубком. Охолоджуючий кожух із нержавіючої сталі служить для захисту корпусу електродвигуна від ударів. Робоче колесо свободновихревое технології SuperVortex із чавуну. При такій конструкції робоча рідина йде поза робочим колесом, тому насос може перекачувати необроблені стоки, що включають абразивні речовини, волокна, частини тканини. Насос не засмічується та не заклинює, знижується кількість простоїв і, як наслідок, зменшуються витрати на сервісне та технічне обслуговування насоса. Насос підходить для перекачування стічних вод з вмістом сухої речовини до 5%. Можливі різні варіанти встановлення насоса: занурювальний вільний монтаж, занурювальний стаціонарний монтаж на автоматичній трубній муфті (96090992), сухий вертикальний на основі або сухий горизонтальний монтаж з опорами
Для автоматичної роботи Grundfos SE потрібна шафа керування LC
Застосування насоса SEV.65.65.30.2.50D Grundfos
- перекачування побутових та промислових стічних вод
- відведення каналізаційних стоків
- відведення зливових, промислових стоків
- системи очищення стічних вод
- промислові системи, що містять рідини з твердими та довговолокнистими домішками
Насос для брудної води SEV.65.65.30.2.50D Грундфос із занурювальним двигуном може працювати в безперервному та переривчастому режимах під час занурювальної установки. При частково зануреному електродвигуні повинен дотримуватися режим повторно короткочасних включень. Тривалість робочого циклу не більше 40%, максимальна кількість пусків/зупинок - 20 за годину

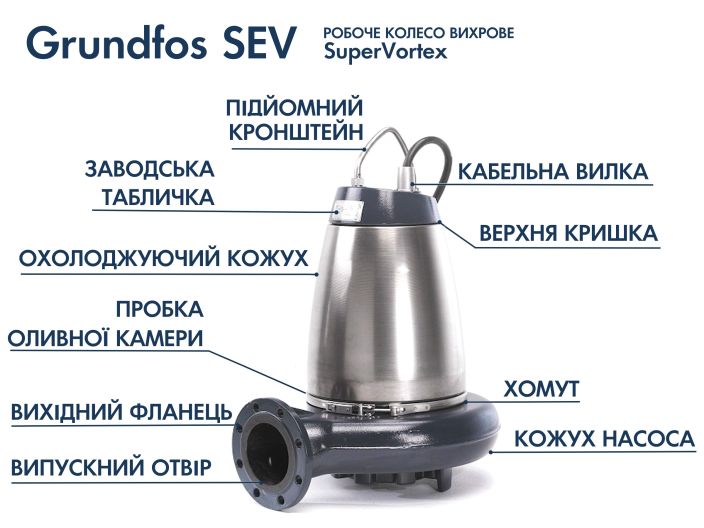

Переваги насоса SEV.65.65.30.2.50D Grundfos
- Охолоджуючий кожух із нержавіючої сталі захищає корпус двигуна від ударів та легко очищається від забруднень.
- Герметичне кабельне з'єднання за допомогою сталевого роз'єму з поліуретановим осердям
- Вільновихреве робоче колесо SuperVortex працює без засмічень з високою продуктивністю
- Безперервна робота у зануреному стані
- Картриджеве ущільнення валу скорочує час на обслуговування насоса
- Надійні шарикопідшипники
- Надійні шарикопідшипники
- Вбудований тепловий захист електродвигуна (два термодатчики вбудовані в обмотку двигуна)
- Насос не потребує додаткового охолодження навіть при сухому монтажі
Технічні характеристики Grundfos SEV.65.65.30.2.50D

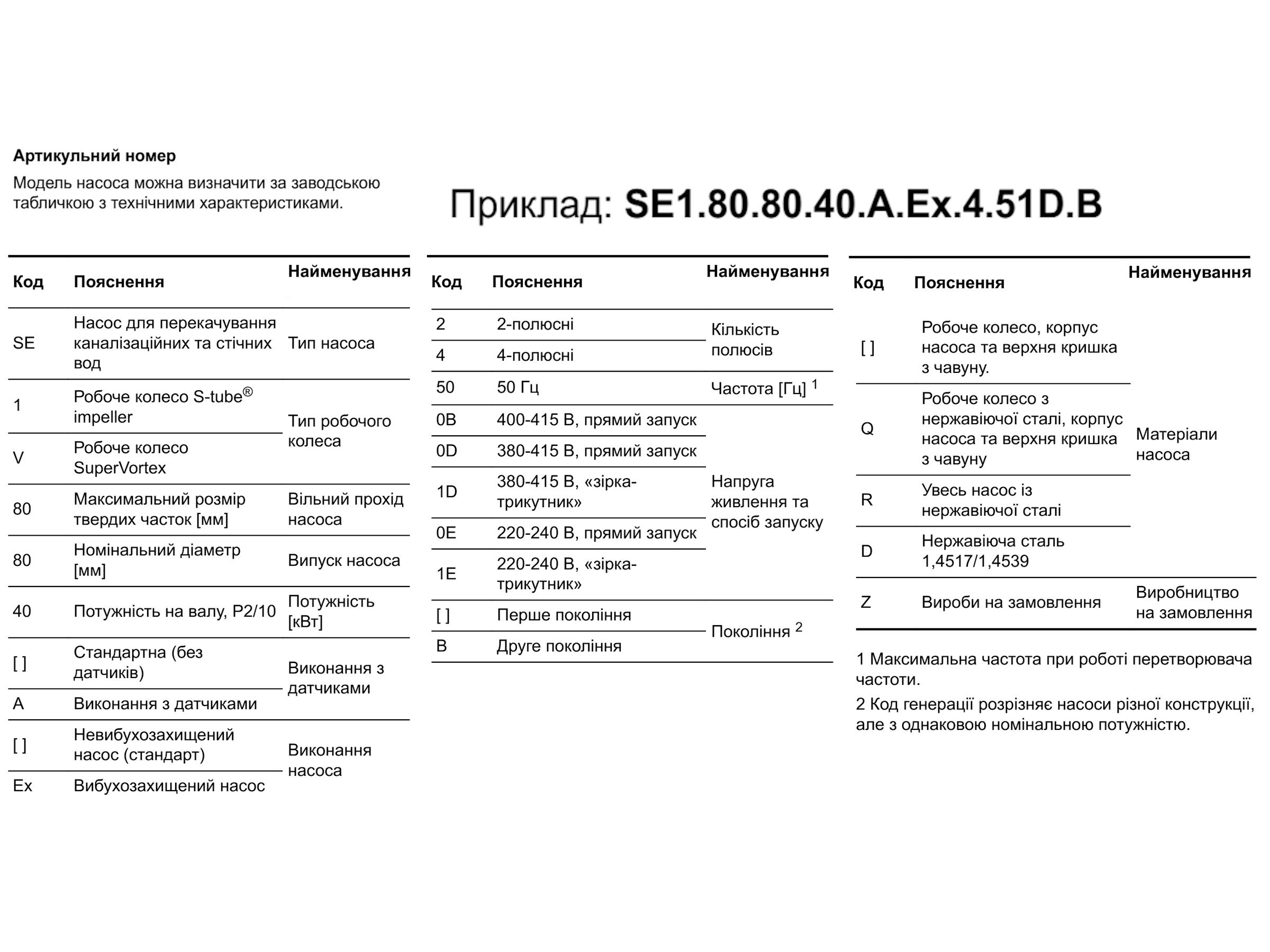

- Модель: SEV.65.65.30.2.50D
- Артикул: 96047713
- Призначення: перекачування стічних та технологічних вод

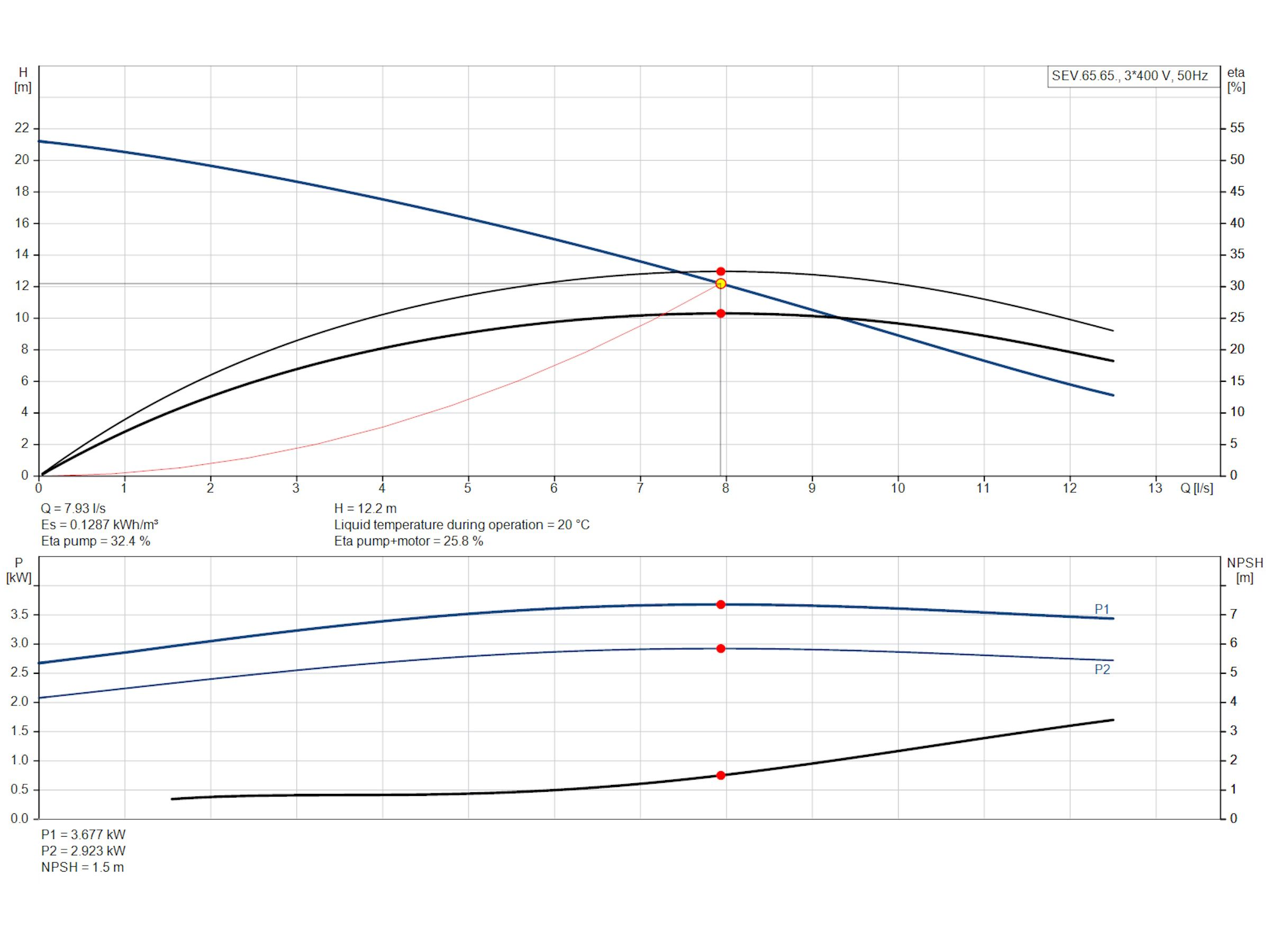

- Максимальний напір: 21,6 м
- Максимальна продуктивність: 45 м3/год (12,5 л/с)
- Напір номінальний: 12,2 м
- Продуктивність номінальна: 28,548 м³/год (7,93 л/с)
- Температура робочої рідини до 40°С, короткочасно не більше 1 хвилини до 60°С
- Робоча рідина: вода з рівнем pH 4-10 з твердими включеннями до 65 мм
- Максимальна глибина занурення 7 м

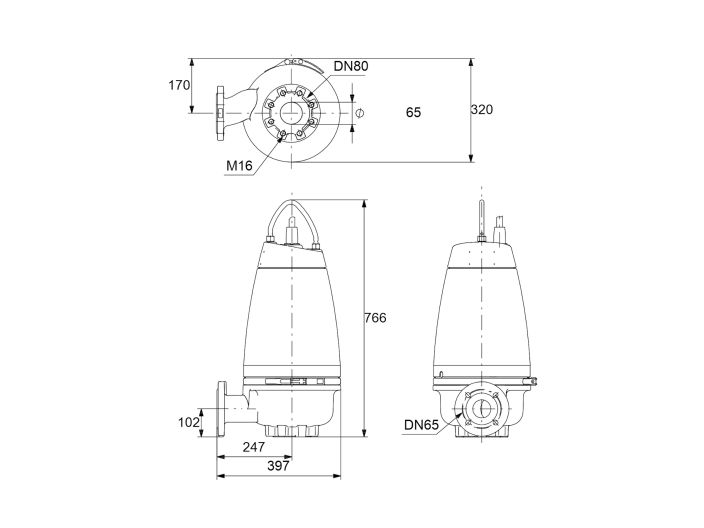

- Патрубок вхідний фланцевий: DN65
- Патрубок вихідний фланцевий: DN65
- Максимальний робочий тиск 6 бар
- Номінальний тиск для підключення 10 бар
- Монтаж: вільна установка, на автомуфті (96090992)
Електрообладнання та додаткова інформація
- Електродвигун: асинхронний
- Потужність: P1 3800 Вт
- Номінальна потужність: P2 3000 Вт
- Частота мережі: 50 Гц
- Номінальна напруга: 3 х 380-415 В
- Максимальна кількість запусків за годину: 20
- Номінальний струм: 6,6 А
- Номінальний струм при навантаженні 3/4: 5,0 А
- Номінальний струм при 1/2 навантаженні: 3,9 А
- Номінальний струм без навантаження: 2,5 А
- Пусковий струм: 51 А
- Cos phi коефіцієнт потужності: 0,87
- Cos phi при навантаженні 3/4: 0,83
- Cos phi при навантаженні 1/2: 0,74
- Cos phi без навантаження: 0,22
- Номінальна швидкість: 2910 об/хв
- Крутний момент заблокованого ротора: 23 Нм
- Крутний момент пробою: 33 Нм
- ККД двигуна при повному навантаженні: 79,6%
- ККД двигуна при навантаженні 3/4: 78,5%
- ККД двигуна при навантаженні 1/2: 75,1%
- Кількість полюсів: 2
- Спосіб запуску: прямий пуск двигуна (DOL)
- Клас захисту: IP68
- Клас ізоляції (IEC 85): F (155°С)
- AutoAdapt: ні
- Вибухобезпечність: ні
- Блок управління: ні
- Датчик вологості: ні
- Датчик води в маслі: ні

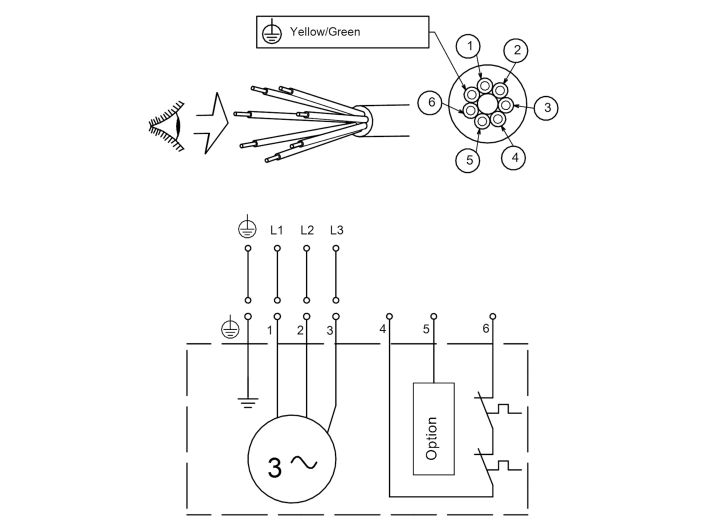

- Вбудований захист двигуна: PTO (біметалічні вимикачі в статорній обмотці)
- Кабель живлення: Lyniflex без вилки, 10 м
- Вага нетто: 104 кг
- Вага брутто: 115 кг
Матеріали насоса Grundfos SEV.65.65.30.2.50D (96047713)
- Корпус насоса: чавун EN-GJL-250
- Епоксидне покриття: колір NSC 8005 R80B, глянець 35
- Робоче колесо: чавун EN-GJL-500-7
- Підстава: чавун EN-GJL-250
- Корпус статора: чавун EN-JL-1030
- Захисна решітка: нержавіюча сталь
- Вал, ротор: сталь, нержавіюча сталь AISI 304
- Хомут: нержавіюча сталь AISI 304
- Ручка: нержавіюча сталь
- Кабель: Lyniflex водозахищений
- Болти: нержавіюча сталь
- Механічне ущільнення валу: карбід кремнію/карбід кремнію, графіт/оксид алюмінію, NBR гума, нержавіюча сталь
- Кільця ущільнювачів: гума NBR
- Олійна камера: чавун
- Олія: Olinda 917
