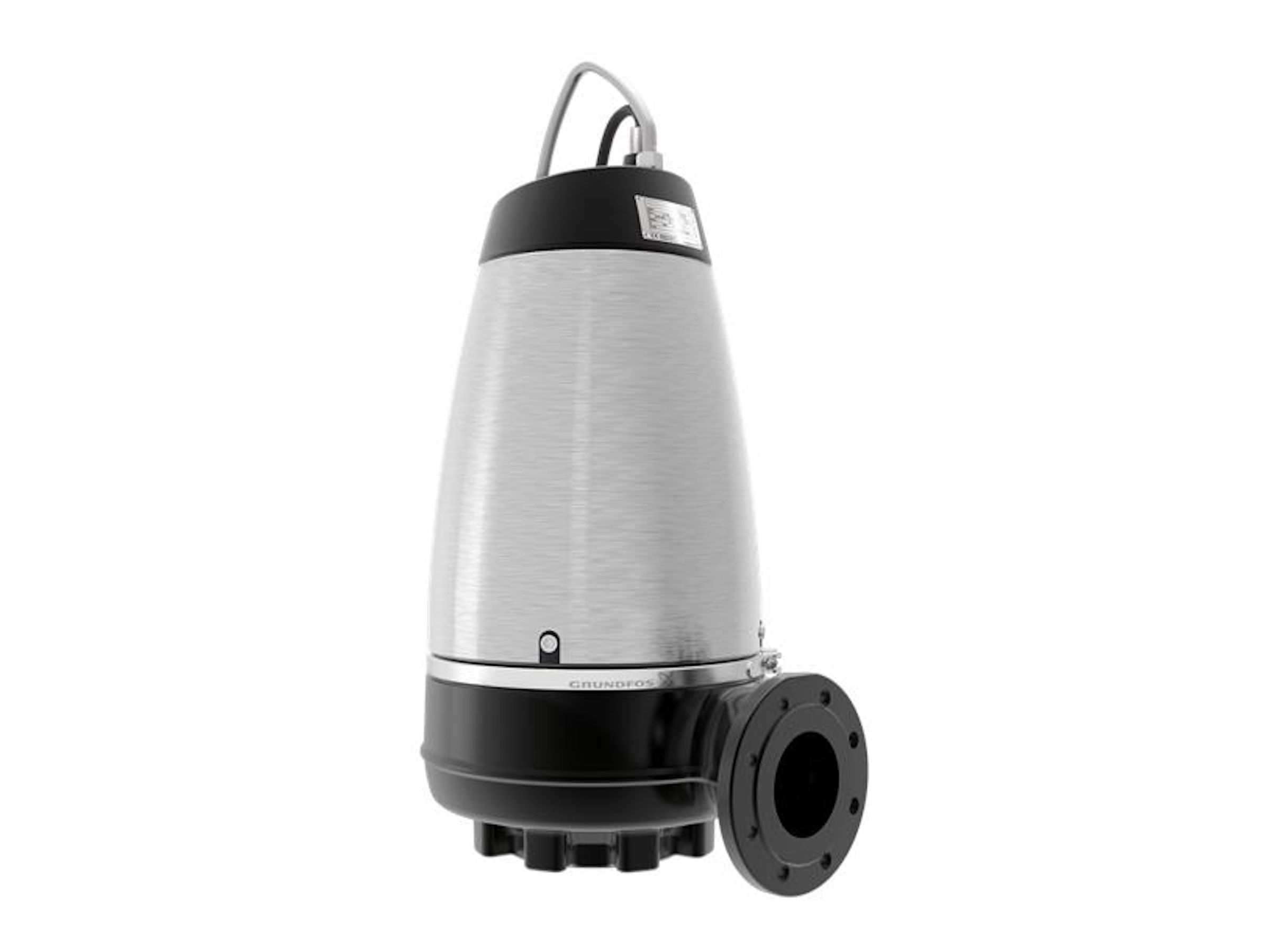

Каналізаційний насос Grundfos SE1.80.80.15.4.50D.B (96047533)

Grundfos SE1.80.80.15.4.50D.B (96047533) - насос з охолоджуючим кожухом для відведення каналізаційних, технологічних та неочищених стічних вод. Це несамовсмоктуючий одноступінчастий відцентровий насос із корпусом та робочим колесом із чавуну. Робоче колесо одноканальне унікальної технології S-tube забезпечує вільний сферичний прохід твердих частинок розміром до 80 мм. Насос підходить для перекачування стічних вод з вмістом сухої речовини до 3%. Можливі різні варіанти встановлення насоса: занурювальний вільний монтаж, занурювальний стаціонарний монтаж на автоматичній трубній муфті (96090993), вертикальний сухий на підставі або сухий горизонтальний монтаж з опорами

Для автоматичної роботи Grundfos SE потрібна шафа керування LC для одного насоса, LCD для двох насосів

Застосування насоса SE1.80.80.15.4.50D.B Grundfos

• перекачування побутових та промислових стічних вод
• відведення каналізаційних стоків
• відведення зливових, промислових стоків
• системи очищення стічних вод

Насос для брудної води SE1.80.80.15.4.50D.B Грундфос із занурювальним двигуном може працювати в безперервному та уривчастому режимах при повному зануренні. При частково зануреному електродвигуні потрібно дотримуватися режим повторно короткочасних включень. Тривалість робочого циклу не більше 40%, максимальна кількість пусків/зупинок - 20 за годину

Переваги насоса SE1.80.80.15.4.50D.B Grundfos

• Герметичне кабельне з'єднання за допомогою сталевого роз'єму з поліуретановим осердям
• Охолоджуючий кожух із нержавіючої сталі захищає корпус двигуна від ударів та легко очищається від забруднень.
• Одноканальне робоче колесо працює без засмічень з високою продуктивністю
• Безперервна робота у зануреному стані
• Картриджеве ущільнення валу скорочує час на обслуговування насоса
• Надійні шарикопідшипники
• Вбудований тепловий захист електродвигуна (два термодатчики вбудовані в обмотку двигуна)
• Насос не потребує додаткового охолодження навіть при сухому монтажі

Технічні характеристики Grundfos SE1.80.80.15.4.50D.B

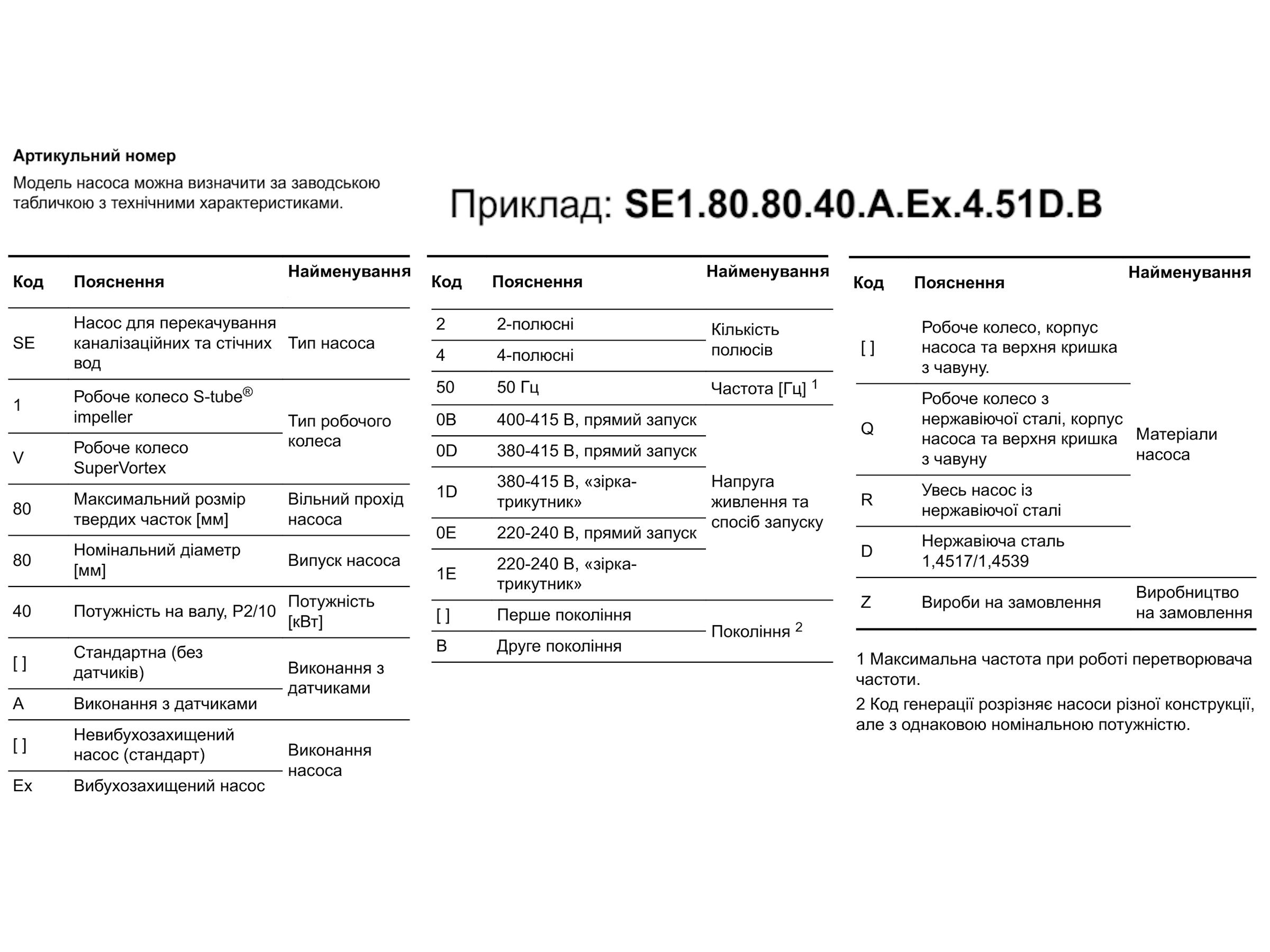

• Модель: SE1.80.80.15.4.50D.B
• Артикул: 96047533
• Призначення: перекачування забруднених дренажних, стічних та технологічних вод

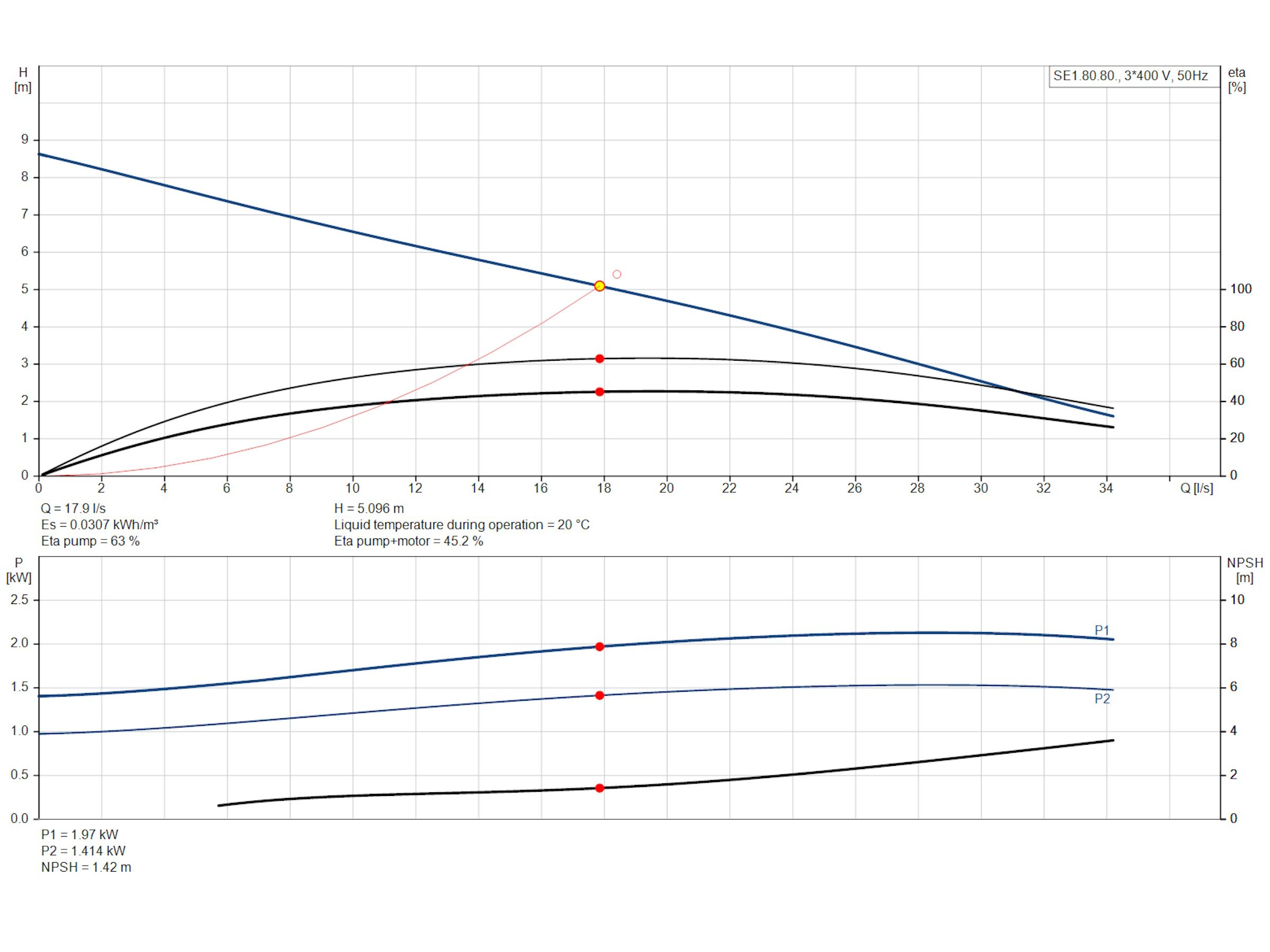

• Максимальний напір: 8,1 м
• Максимальна продуктивність: 123,12 м3/год (34,2 л/с)
• Напір номінальний: 5,096 м
• Продуктивність номінальна: 64,44 м³/год (17,9 л/с)
• Температура робочої рідини до 40°С
• Робоча рідина: вода з рівнем pH 4-10 з твердими включеннями до 80 мм
• Максимальна глибина занурення 7 м

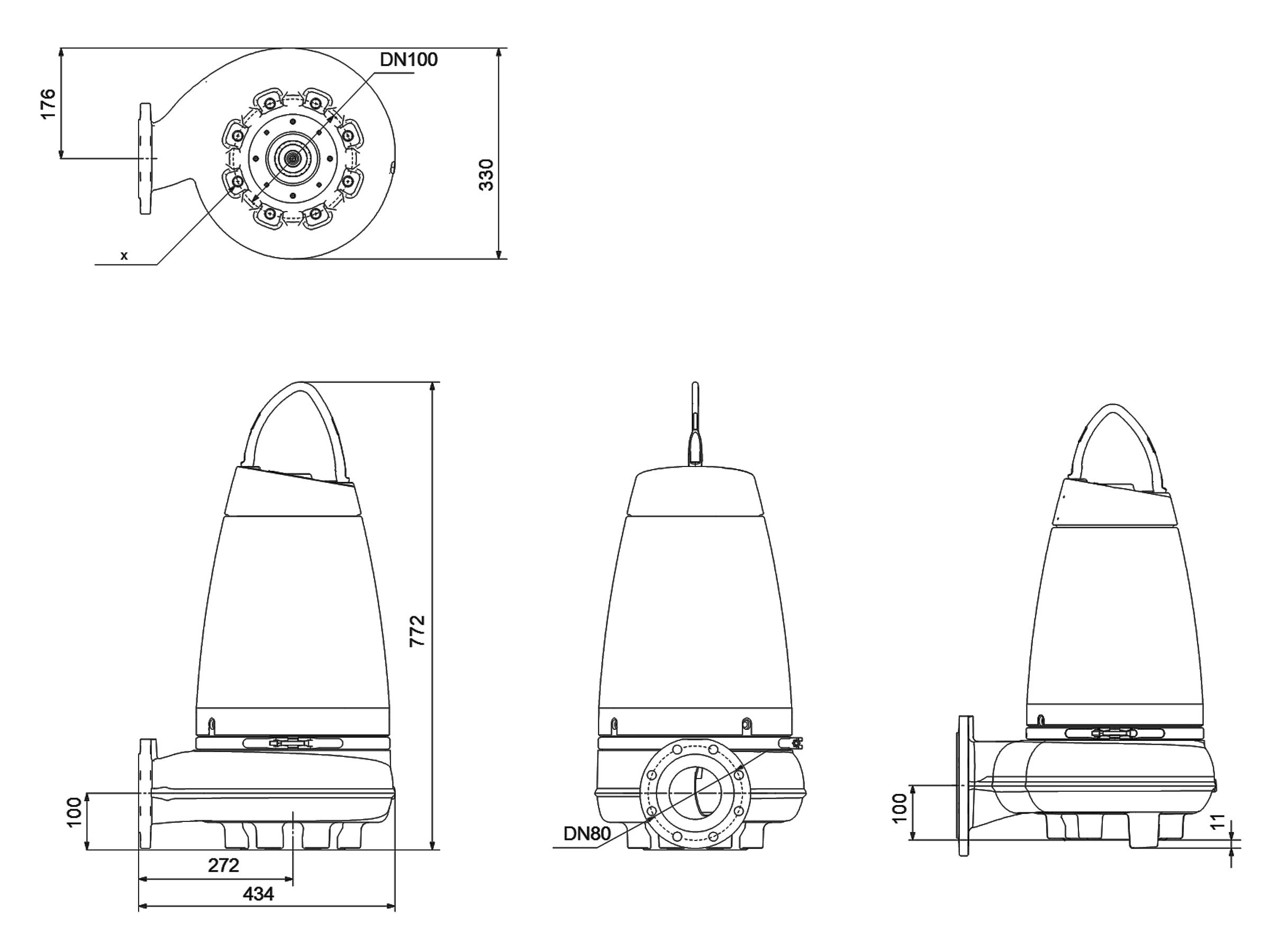

• Патрубок вхідний фланцевий: DN100
• Патрубок вихідний фланцевий: DN80
• Максимальний робочий тиск 6 бар
• Номінальний тиск для підключення 10 бар
• Монтаж: вільна установка, на автомуфті (96090993)

Електрообладнання та додаткові дані

• Електродвигун: асинхронний
• Потужність: P1 2100 Вт
• Номінальна потужність: P2 1500 Вт
• Частота мережі: 50 Гц
• Номінальна напруга: 3 х 380-415 В
• Максимальна кількість запусків за годину: 20
• Номінальний струм: 4,2 А
• Номінальний струм при навантаженні 3/4: 3,4 А
• Номінальний струм при навантаженні 1/2: 3,0 А
• Номінальний струм без навантаження: 2,5 А
• Пусковий струм: 22 А
• Cos phi коефіцієнт потужності: 0,76
• Cos phi при навантаженні 3/4: 0,68
• Cos phi при навантаженні 1/2: 0,56
• Cos phi без навантаження 1/2: 0,15
• Номінальна швидкість: 1435 об/хв
• Крутний момент заблокованого ротора: 23 Нм
• Крутний момент пробою: 28 Нм
• ККД двигуна при повному навантаженні: 72%
• ККД двигуна при навантаженні 3/4: 71%
• ККД двигуна при навантаженні 1/2: 67%
• Кількість полюсів: 4
• Пуск двигуна прямий (DOL)
• Клас захисту: IP68
• Клас ізоляції (IEC 85): F (155°С)
• AutoAdapt: ні
• Вибухобезпечність: ні
• Блок управління: ні
• Датчик вологості: ні
• Датчик води в маслі: ні
• Вбудований захист двигуна: PTO (біметалічні вимикачі в статорній обмотці)

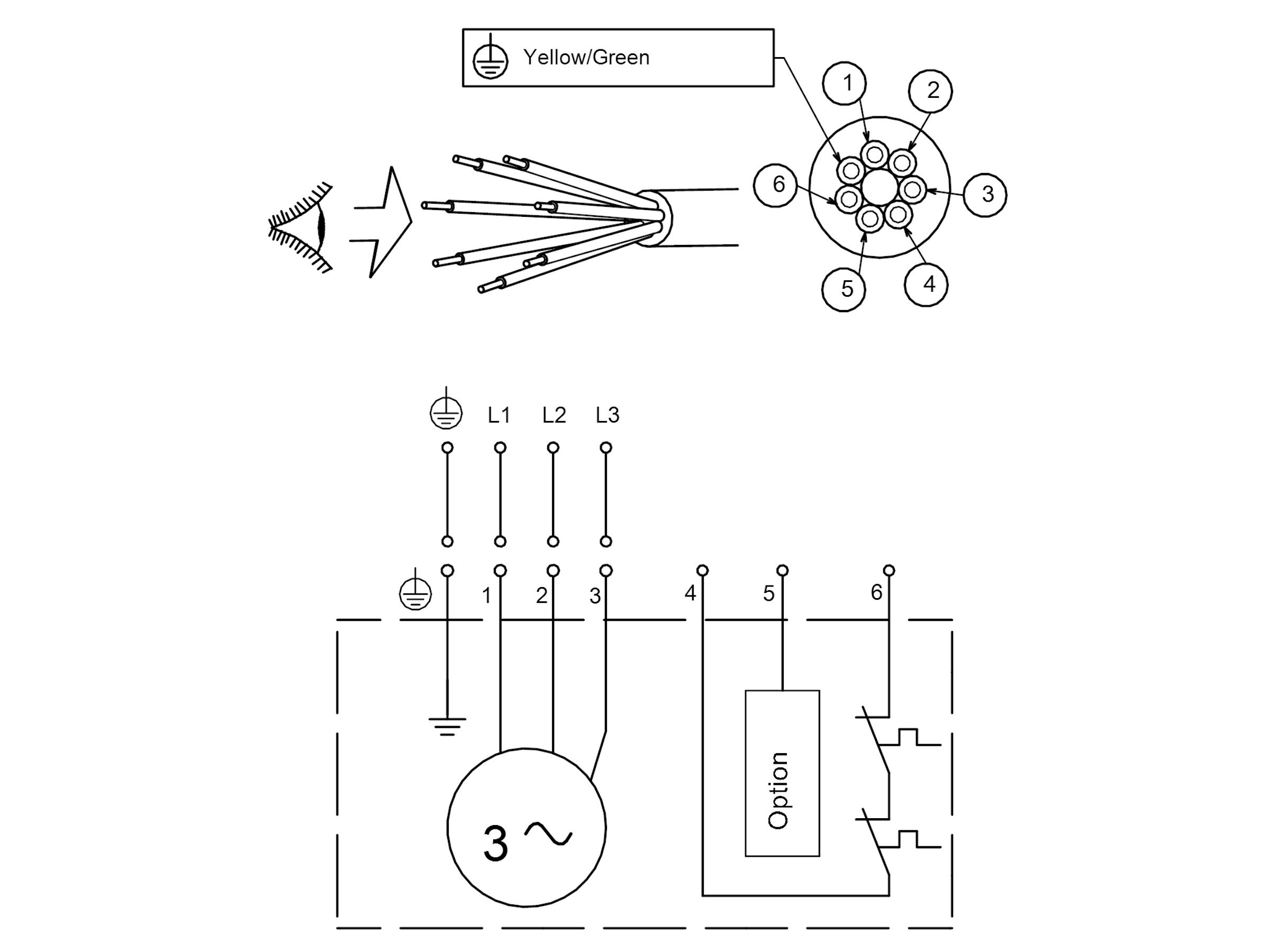

• Кабель живлення: Lyniflex без вилки, 10 м
• Вага нетто: 110 кг
• Вага брутто: 121 кг

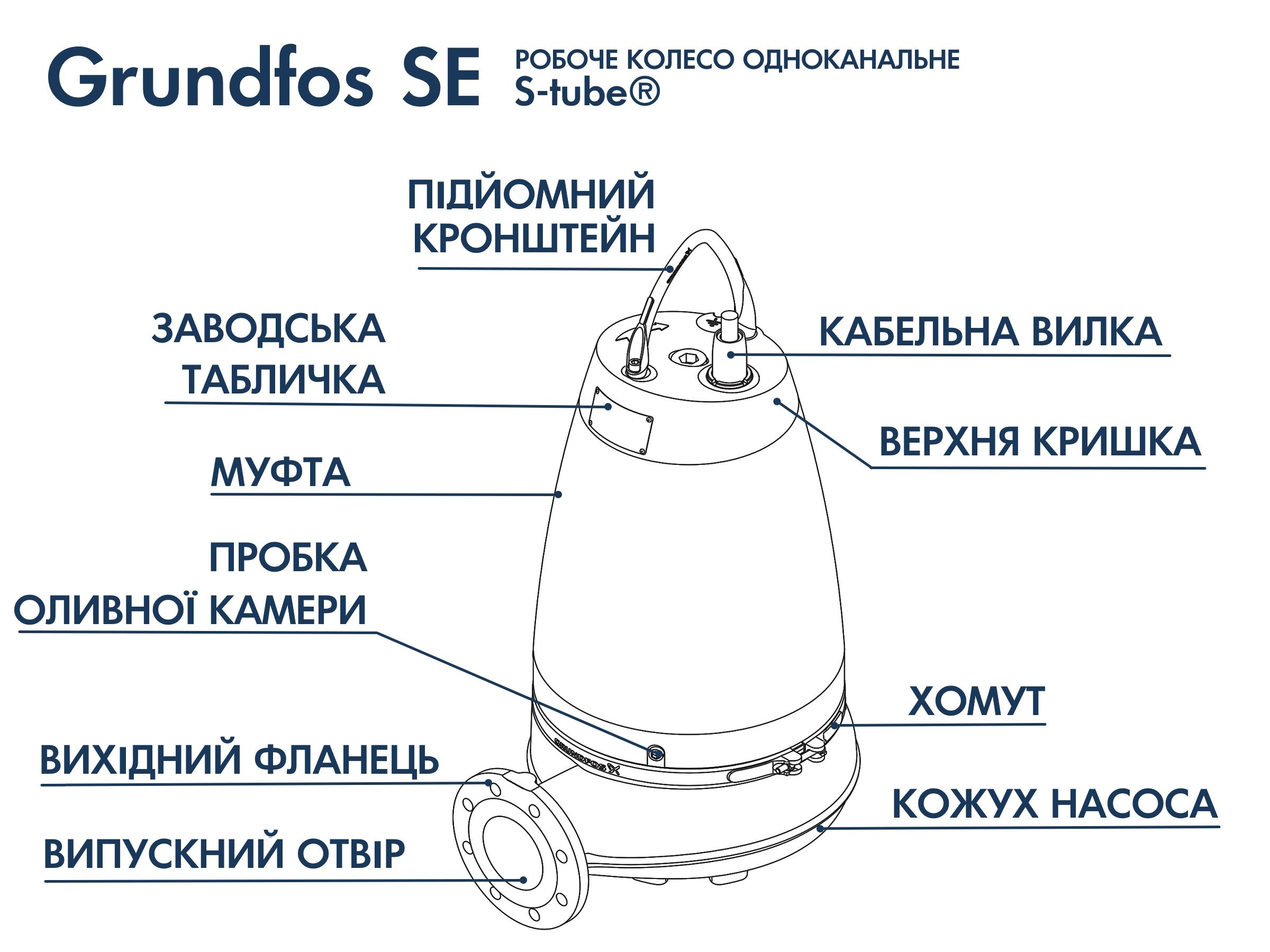

Матеріали насоса Grundfos SE1.80.80.15.4.50D.B (96047533)

• Корпус насоса: чавун
• Епоксидне покриття: колір NSC 8005 R80B
• Робоче колесо: чавун
• Корпус статора: алюміній
• Кожух електродвигуна: нержавіюча сталь
• Вал, ротор: сталь, нержавіюча сталь
• Хомут, болти, кабельне введення, ручка: нержавіюча сталь
• Кожух підшипників, проміжний фланець: чавун
• Механічне ущільнення валу: карбід кремнію/карбід кремнію, графіт/кераміка
• Кільця ущільнювачів: гума NBR
• Кабель: Lyniflex водозахищений
• Олійна камера: чавун
• Олія: Olinda 917
