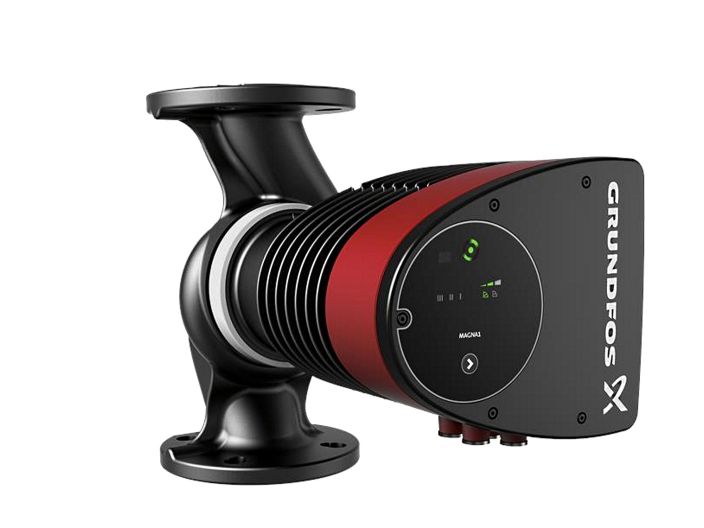

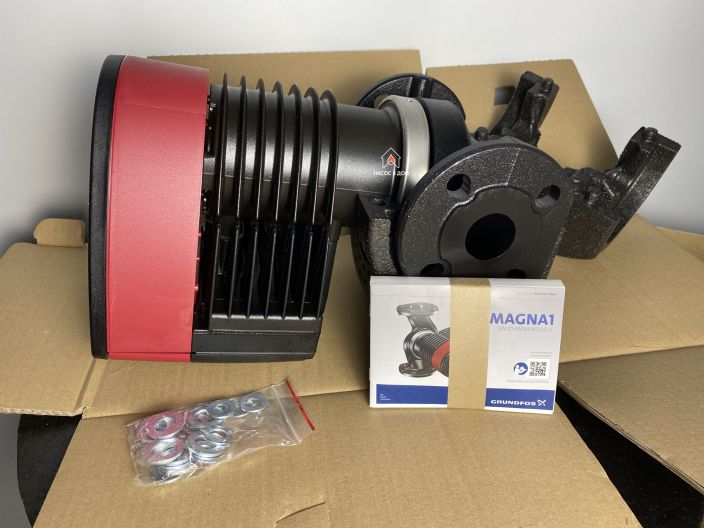

Регульований циркуляційний насос GRUNDFOS MAGNA1 40-150 F 250 99221306

Grundfos MAGNA1 40-150 F 250 9922305 - циркуляційний насос із вбудованим частотним перетворювачем. Він застосовується для циркуляції рідини в системах опалення, гарячого водопостачання та кондиціювання повітря. Цей інноваційний насос може встановлюватись у нових системах або на заміну стандартних циркуляційних насосів Grundfos UPS 40-60/2 F 220 (96401915), UPS 40-60/2 F 380 (96401917), UPS 40-80 F 220 (95906462), UPS 40-100 f 220 (95906486), UPS 40-120 F 220 (96401942), UPS 40-120 F 380 (96401944). Насос Магна1 може працювати у широкому температурному діапазоні, при цьому температура рідини не залежить від температури навколишнього середовища.

Насос Magna1 40-150 F має синхронний електродвигун з постійними магнітами. Для такого двигуна характерний підвищений ККД, до того ж йому не потрібен зовнішній захист. Вбудований перетворювач частоти обертання забезпечує плавну роботу, адаптацію під потреби системи та мінімальне споживання електроенергії. Охолодження і очищення двигуна відбувається за рахунок омивання його робочою рідиною, тому насос працює дуже тихо і не потребує частого технічного обслуговування.

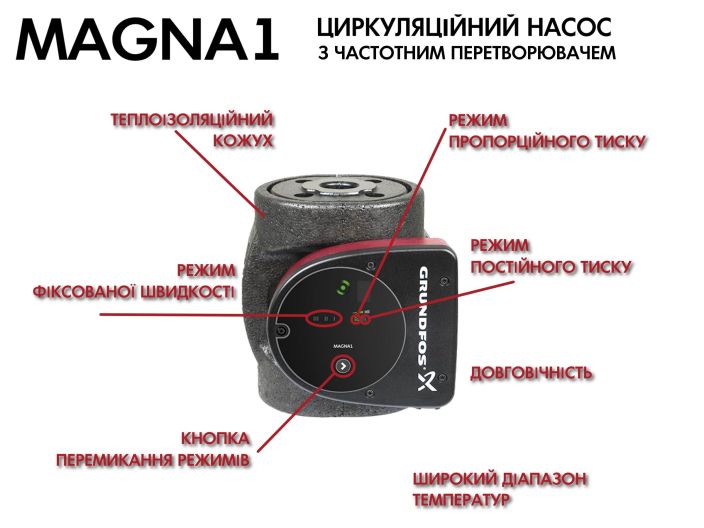

Циркуляційний насос MAGNA1 Grundfos керується електронним контролером. Налаштування та керування досить прості, на лицьовій панелі розташовані світлові індикатори, що відображають вибраний режим роботи та інформацію про поточний стан насоса. Вибрати потрібне налаштування можна за допомогою кнопки. Насос Магна1 поставляється з теплоізоляційним кожухом, який суттєво знижує теплові втрати. Корпус і верхня частина мають електростатичне забарвлення, що надає максимальної стійкості до корозії. Типорозмір насоса вибирається, беручи до уваги максимальну необхідну витрату в гідросистемі та максимальні втрати тиску.

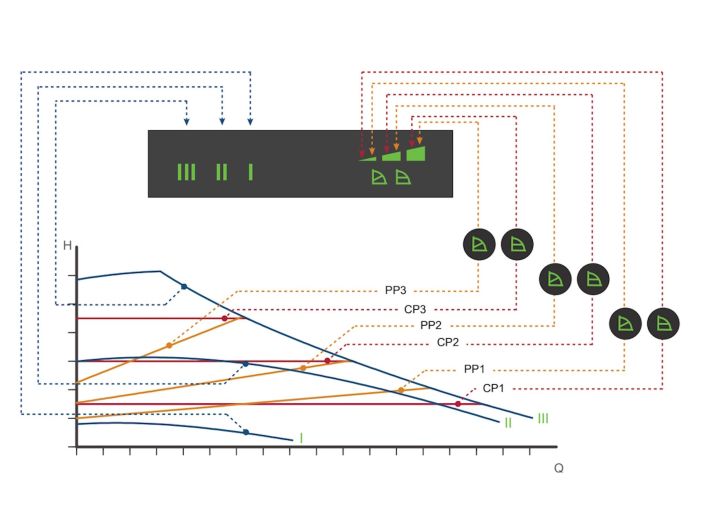

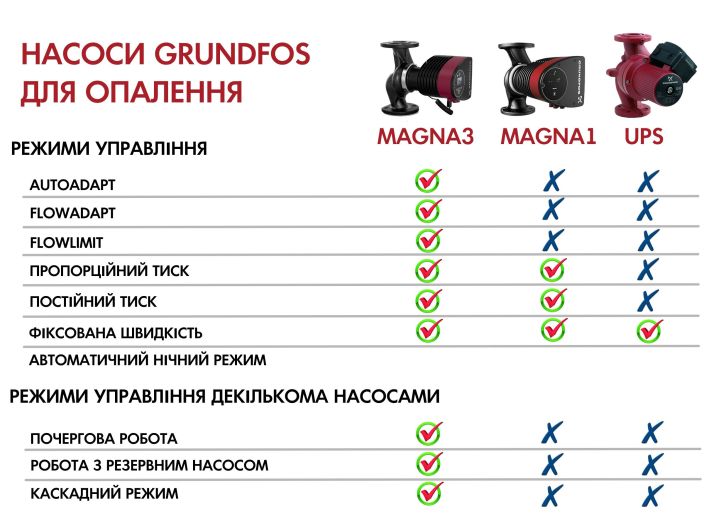

Режими роботи Grundfos MAGNA1 40-150 F 220

• Три фіксовані швидкості
• Три режими пропорційного регулювання (низький, середній та високий натиск)
• Три режими постійного тиску (низький, середній, високий тиск)

У комплекті постачається:

• насос циркуляційний муфтовий 40-150 F 99221306 Grundfos
• знімний теплоізоляційний кожух охолодження
• інструкція з експлуатації

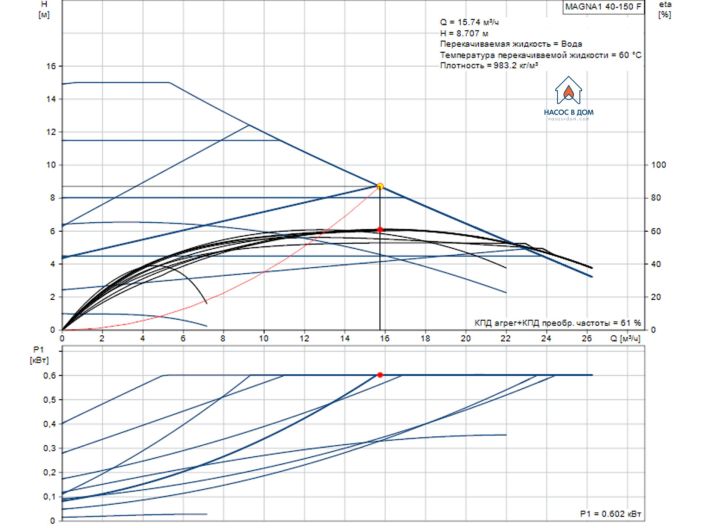

Характеристики Grundfos MAGNA1 40-150 99221306

• Найменування MAGNA1 40-150 F
• Артикул 99221306
• Номінальна витрата 14,35 м³/год
• Номінальний напір 7,235 м
• Максимальна продуктивність 24 м³/год
• Максимальний напір 12 м
• Модель C

Матеріали

• Корпус насоса Чавун EN-GJL-250 ASTM A48-250B
• Робоче колесо PES 30% GF

Монтаж

• Температура навколишнього середовища 0... 40 ° C
• Макс. робочий тиск 10 бар
• Трубне приєднання DIN фланці
• З'єднання труб DN 40
• Допустимий тиск PN 6/10
• Монтажна довжина 250 мм

рідина

• Робоча рідина вода
• Температура рідини -10... 110 ° C
• Температура рідини 60 ° C
• Щільність 983.2 кг/м³

Дані електрообладнання

• потужність (P1) 15.. 463 Вт
• Частота мережі 50/60 Hz
• Номінальна напруга 1 x 230 В
• Максимальне споживання струму 0,18.. 2.05 A
• Ступінь захисту (IEC 34-5) X4D
• Клас ізоляції (IEC 85) F

Інша

• Клас електроспоживання (EEI) 0,20
• Маса нетто 16,3 кг
• Маса брутто 17,6 кг
• Обсяг поставки 0,039 м³

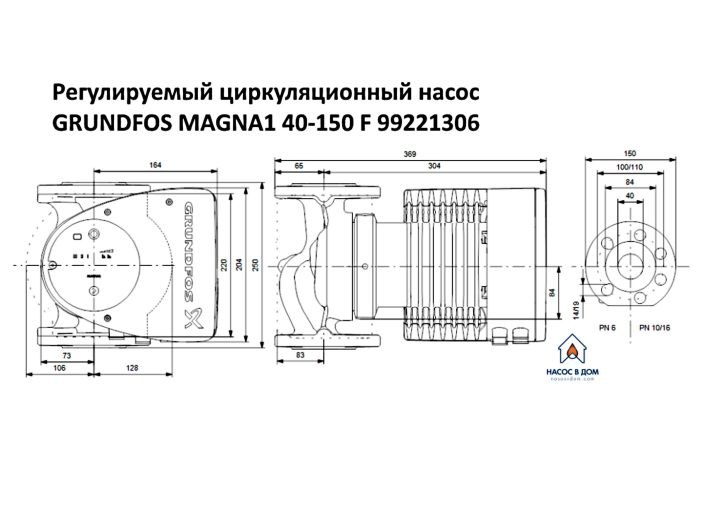

Насос фланцевий циркуляційний з частотним перетворювачем GRUNDFOS MAGNA1 40-150 F має такі габарити
