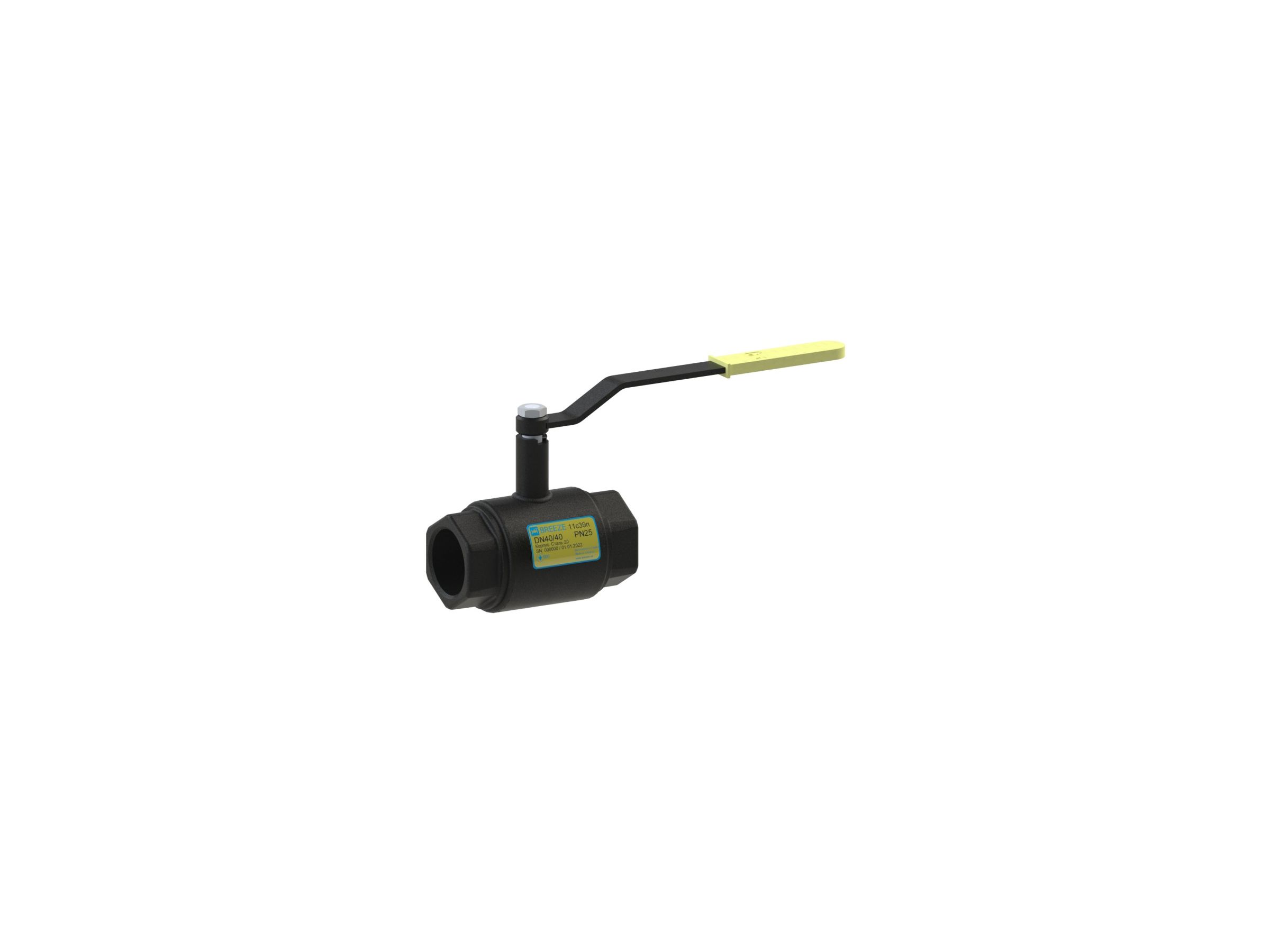

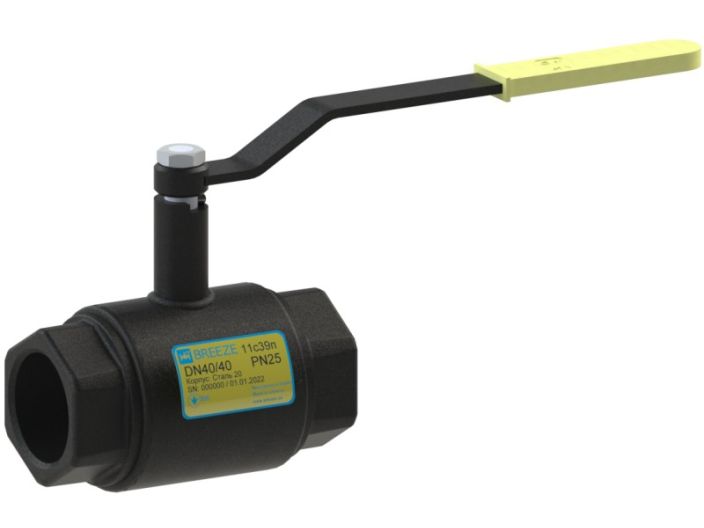

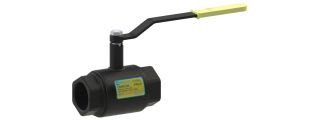

Кран кульовий сталевий BREEZE 11с39п Ду 50/50 повнопрохідний

Бренд: BREEZE

Модель	11с39п
Серія	BREEZE Europe
Артикул	11.39.015-101
Тип з’єднання	муфта/муфта
Тип проходу	повнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16, PN25
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

2 004,00 грн

Кран кульовий 11с39п BREEZE™ – муфта/муфта , повний прохід, PN25, PN16 є альтернативою латунному муфтовому крану. Використовуються у випадку коли пред’являються підвищені вимоги до герметичності та безпеки запірної арматури. Кран представлений у діаметрах з DN 15 до DN 100. Кран має внутрішню різьбу з двох сторін. Різьба трубна циліндрична виконана по ГОСТ 6357-81

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с39п Ду 50/50 повнопрохідний 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 65Г ДСТУ 8429
7	Шайба опорна	Сталь 3сп ДСТУ 4484
8	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
9	Ущільнююче кільце штоку	Фторсілоксан
10	Штифт	Сталь 45 ДСТУ 7809
11	Рукоятка	Сталь 3сп ДСТУ 4484
12	Гайка	ДСТУ ISO 8992

Розміри

Кран кульовий сталевий BREEZE 11с39п Ду 50/50 повнопрохідний 2

Артикул	DN	D	PN	L	H	A	RG	W
11.39.015-101	15	15	25	85	74	124	1/2"	0.6
11.39.020-101	20	20	25	95	79	124	3/4"	0.9
11.39.025-101	25	25	25	110	80	165	1"	1.0
11.42.050-101	32	32	25	125	86	165	1 1/4"	1.5
11.39.040-101	40	40	25	130	111	239	1 1/2"	2.1
11.39.050-101	50	50	25	145	120	239	2"	2.9
11.39.065-101	65	65	25	165	126	273	2 1/2"	4.7
11.39.080-101	80	80	25	197	136	382	3"	7.0
11.39.100-101	100	100	25	230	151	543	4"	12.2
