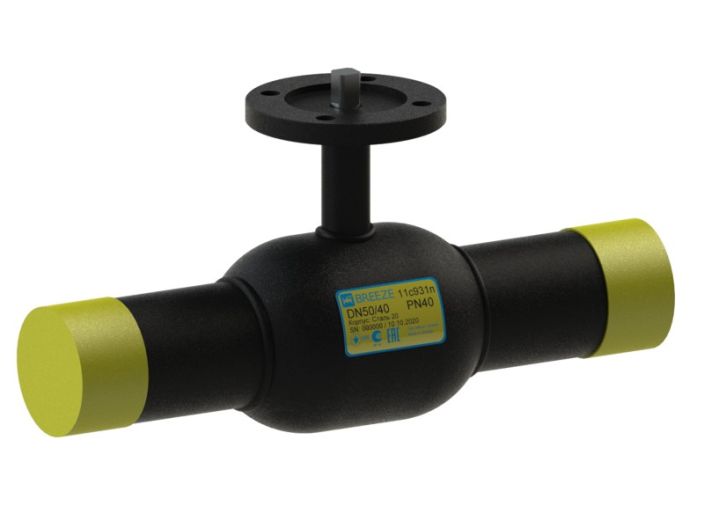

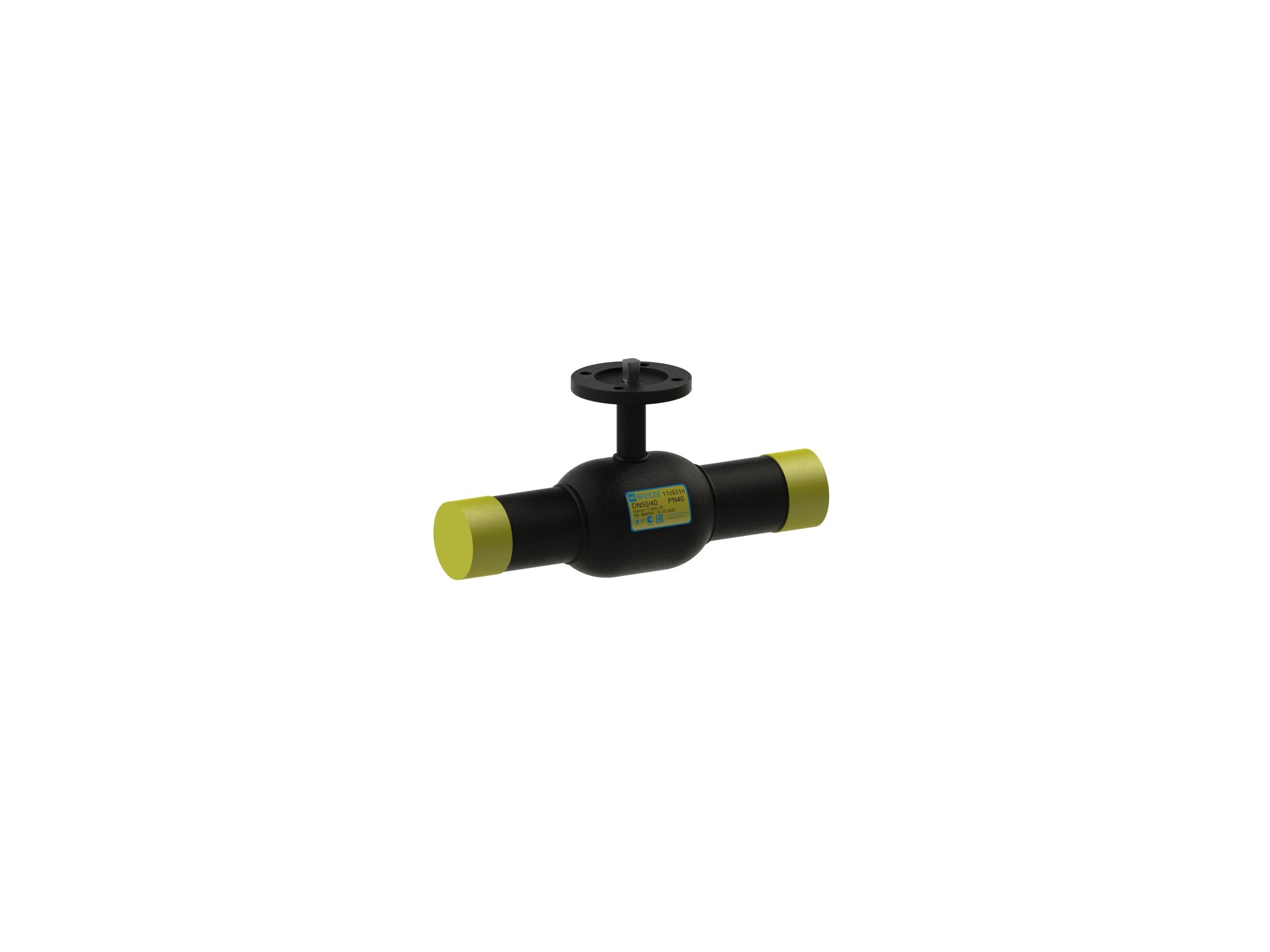

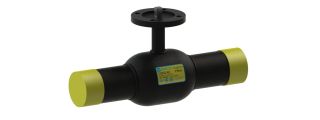

Кран кульовий сталевий BREEZE 11с931п Ду 300/250
Кран кульовий сталевий BREEZE 11с931п Ду 300/250
Кран кульовий сталевий BREEZE 11с931п Ду 300/250
6933

Кран кульовий сталевий BREEZE 11с931п Ду 300/250

BREEZE
Модель 11с931п
Серія BREEZE Actuator
Артикул 11.31.020-002
Тип з’єднання зварювання/зварювання
Тип проходу стандартнопрохідний
Тип приводу під електропривід
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16, PN25, PN40
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…
71 734,00 грн

Опис

Кран кульовий 11с931п BREEZE™  – зварювання/зварювання , стандартний прохід, PN40, PN25, PN16. Серія BREEZE Actuator об’єднує крани, виготовлені на базі основних типів, модифікованих для встановлення приводу арматури по ISO 5210 та ISO 5211. Будівельні довжини, ефективні діаметри, приєднувальні розміри, робочі та умовні тиски відповідають основним типам кранів. Висота штоку кранів для встановлення електроприводу більша, ніж у основних моделей.

Конструкція та матеріал

Кран кульовий сталевий BREEZE 11с931п Ду 300/250 1

Деталь Матеріал
1 Пробка кульова Сталь 12х17 ГОСТ 5632
2 Шток Сталь 20х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ДСТУ 8429
7 Шайба опорна, бобишка Сталь 3сп ДСТУ 4484
8 Ущільнення штоку Фторопласт Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Фланець приводу Сталь 3сп ДСТУ 4484

Розміри

Кран кульовий сталевий BREEZE 11с931п Ду 300/250 2

Артикул DN D PN L H Dp Tp ISO M W
11.31.020-002 20 15 40 230 69 26.80 2.80 F05 10 1.0
11.31.025-002 25 20 40 230 74 33.50 3.20 F05 10 1.3
11.31.032-002 32 25 40 260 77 42.30 3.20 F05 20 1.6
11.31.040-002 40 32 40 260 84 48.00 3.50 F07 30 2.2
11.31.050-002 50 40 40 300 90 57.00 3.50 F07 45 2.7
11.31.065-002 65 50 25 360 96 76.00 3.50 F07 80 3.8
11.31.080-002 80 65 25 370 99 89.00 3.50 F07 100 4.9
11.31.100-002 100 80 25 390 108 108.00 4.00 F07 120 6.7
11.31.125-002 125 100 25 390 149 133.00 5.00 F10 200 11.4
11.31.150-002 150 125 25 390 167 159.00 5.00 F10 200 16.0
11.31.200-002 200 150 25 390 199 219.00 6.00 F12 950 25.5
11.31.250-001 250 200 25 630 266 273.00 7.00 F14 1700 76.3
11.31.300-001 300 250 25 710 338 325.00 7.00 F16 2000 114.5
11.31.350-001 350 300 16 850 377 375.00 9.00 F16 2000 193.0
11.31.400-001 400 300 16 850 377 426.00 8.00 F16 2000 205.0
