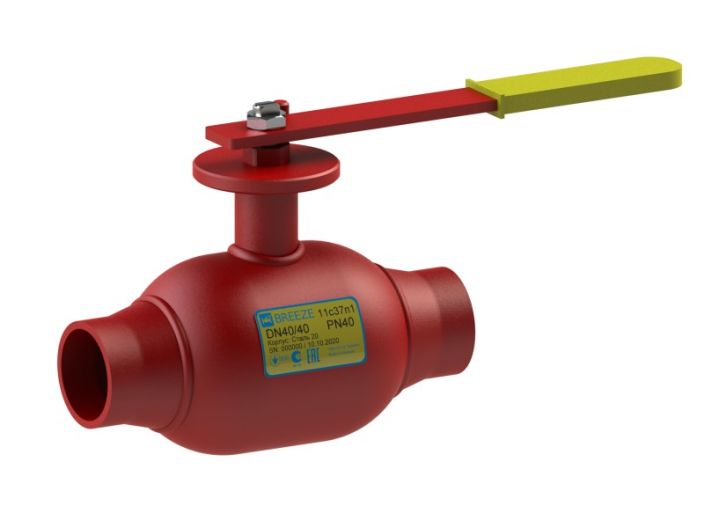

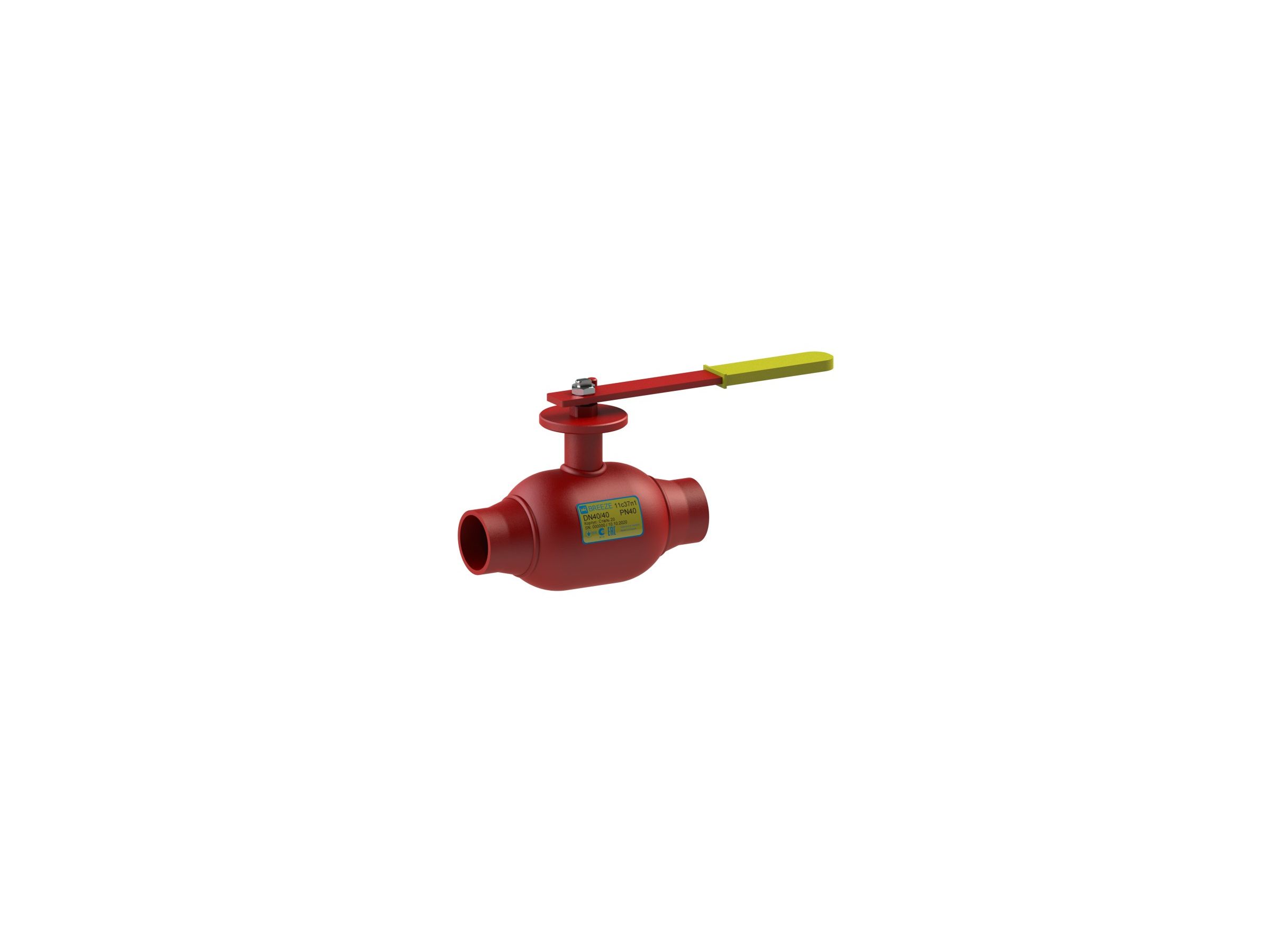

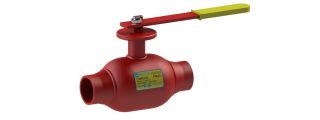

Кран кульовий 11с37п1 BREEZE™ – зварювання/зварювання , повний прохід, PN40, PN25, PN16 цільнозварений з приєднувальними патрубками під зварювання, застосовується на трубопроводах парових та пароконденсуючих систем. Для ущільнення штоку використовується армована сальникова набивка виготовлена з терморозширеного графіту з інгібітором корозії. Завдяки зажимній гайці можливо, за необхідністю, «підтянути» ущільнення на штоці або замінити його без демонтажу.
Конструкція та матеріали
№ | Деталь | Матеріал |
1 | Пробка кульова | Сталь 12Х17 ГОСТ 20072 |
2 | Шток, зажимна гайка | Сталь 20Х13 ГОСТ 20072 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Ущільнююче кільце кулі | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Ущільнення штоку | Фторопласт-Ф4 ГОСТ 10007 |
6 | Ущільнююче кільце штоку | Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2011 |
7 | Втулка кріпильна | Сталь 08х13 ГОСТ 5632 |
8 | Шайба опорна | Сталь 3 ДСТУ 4747 |
9 | Фланець | Сталь 3сп ДСТУ 4484 |
10 | Штифт | Сталь 45Х ДСТУ 7806 |
11 | Рукоятка | Сталь 3 ДСТУ 4747 |
12 | Пружина тарільчата | Сталь 65Г ДСТУ 8429:2015 |
13 | Гайка | ДСТУ ISO 8992 |
Розміри
Артикул | DN | D | PN | L | H | A | Dp | Tp | W |
11.25.020-001 | 20 | 20 | 40 | 130 | 85 | 162 | 27.00 | 3.20 | 1.1 |
11.25.025-001 | 25 | 25 | 40 | 140 | 89 | 162 | 34.00 | 3.20 | 1.2 |
11.25.032-001 | 32 | 32 | 40 | 160 | 97 | 208 | 42.30 | 3.50 | 1.8 |
11.25.040-001 | 40 | 40 | 40 | 180 | 103 | 208 | 48.00 | 3.50 | 2.2 |
11.25.050-001 | 50 | 50 | 40 | 210 | 109 | 208 | 57.00 | 3.50 | 2.9 |
11.25.065-001 | 65 | 65 | 25 | 250 | 123 | 265 | 76.00 | 3.50 | 4.2 |
11.25.080-001 | 80 | 80 | 25 | 260 | 132 | 375 | 89.00 | 3.50 | 5.9 |
11.25.100-001 | 100 | 100 | 25 | 300 | 162 | 513 | 108.00 | 6.00 | 10.8 |
11.25.125-001 | 125 | 125 | 25 | 325 | 180 | 513 | 133.00 | 5.00 | 16.6 |
11.25.150-001 | 150 | 150 | 25 | 400 | 260 | 793 | 159.00 | 6.00 | 27.4 |
