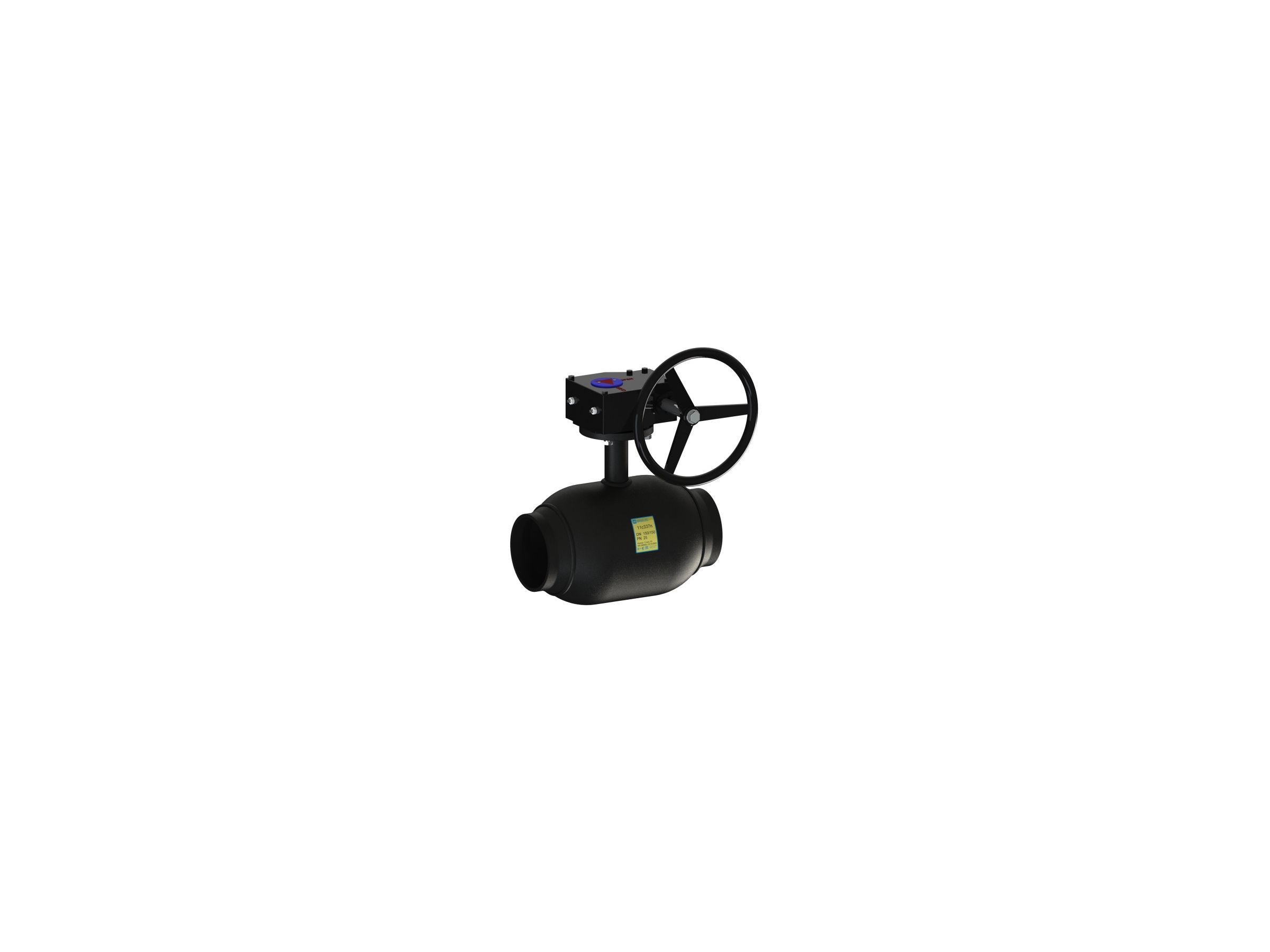

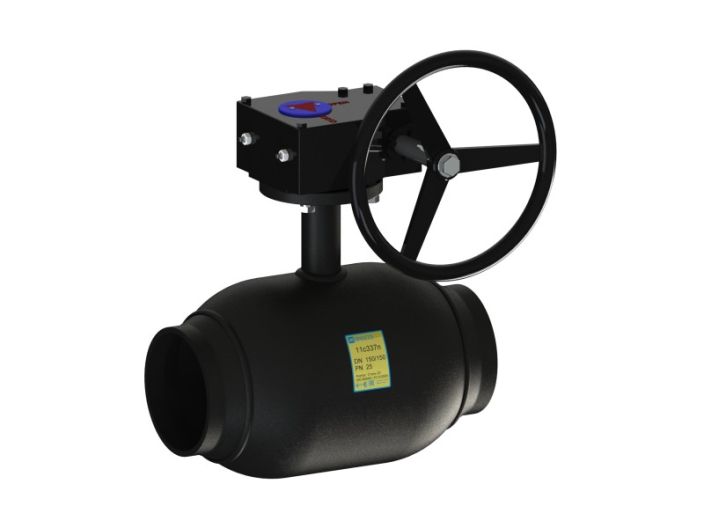

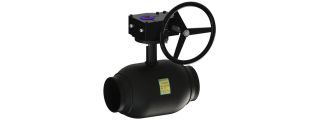

Кран кульовий сталевий BREEZE 11с337п Ду 300/300 повнопрохідний

Бренд: BREEZE

Модель	11с337п
Серія	BREEZE Europe
Артикул	11.37.100-003
Тип з’єднання	зварювання/зварювання
Тип проходу	повнопрохідний
Тип приводу	механічний редуктор
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16, PN25
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

111 899,00 грн

Кран кульовий 11с337п BREEZE™ – зварювання/зварювання , повний прохід, PN25, PN16 цільнозварений з приєднувальними патрубками під зварювання, має ті ж самі переваги у монтажу, що і кран 11с31п, але відрізняється від нього меншою будівельною довжиною та має повний прохід у всіх діаметрах.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с337п Ду 300/300 повнопрохідний 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 65Г ГОСТ 14959
7	Шайба опорна	Сталь 3 ДСТУ 4747
8	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
9	Ущільнююче кільце штоку	Фторсілоксан
10	Редуктор	ISO 5211

Розміри

Кран кульовий сталевий BREEZE 11с337п Ду 300/300 повнопрохідний 2

Артикул	DN	D	PN	L	H	Dp	Tp	W
11.37.100-003	100	100	25	300	355	108.00	6.00	22.5
11.37.125-003	125	125	25	325	373	133.00	5.00	28.5
11.37.150-003	150	150	25	400	389	159.00	7.00	37.2
11.37.200-002	200	200	25	600	513	219.00	7.00	96.2
11.37.250-002	250	250	25	730	622	273.00	9.00	164.2
11.37.300-002	300	300	16	850	658	325.00	8.00	225.6
11.37.300-004	300	300	25	850	658	325.00	8.00	240.1

Детальніше

DN: 300/300

Код: 6898
