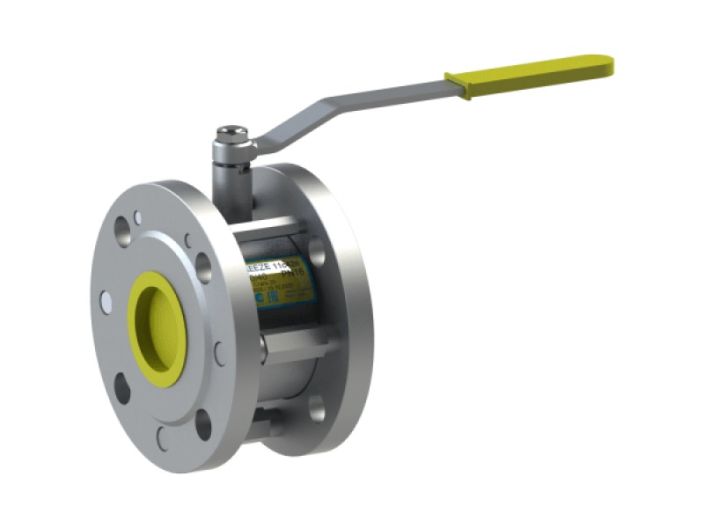

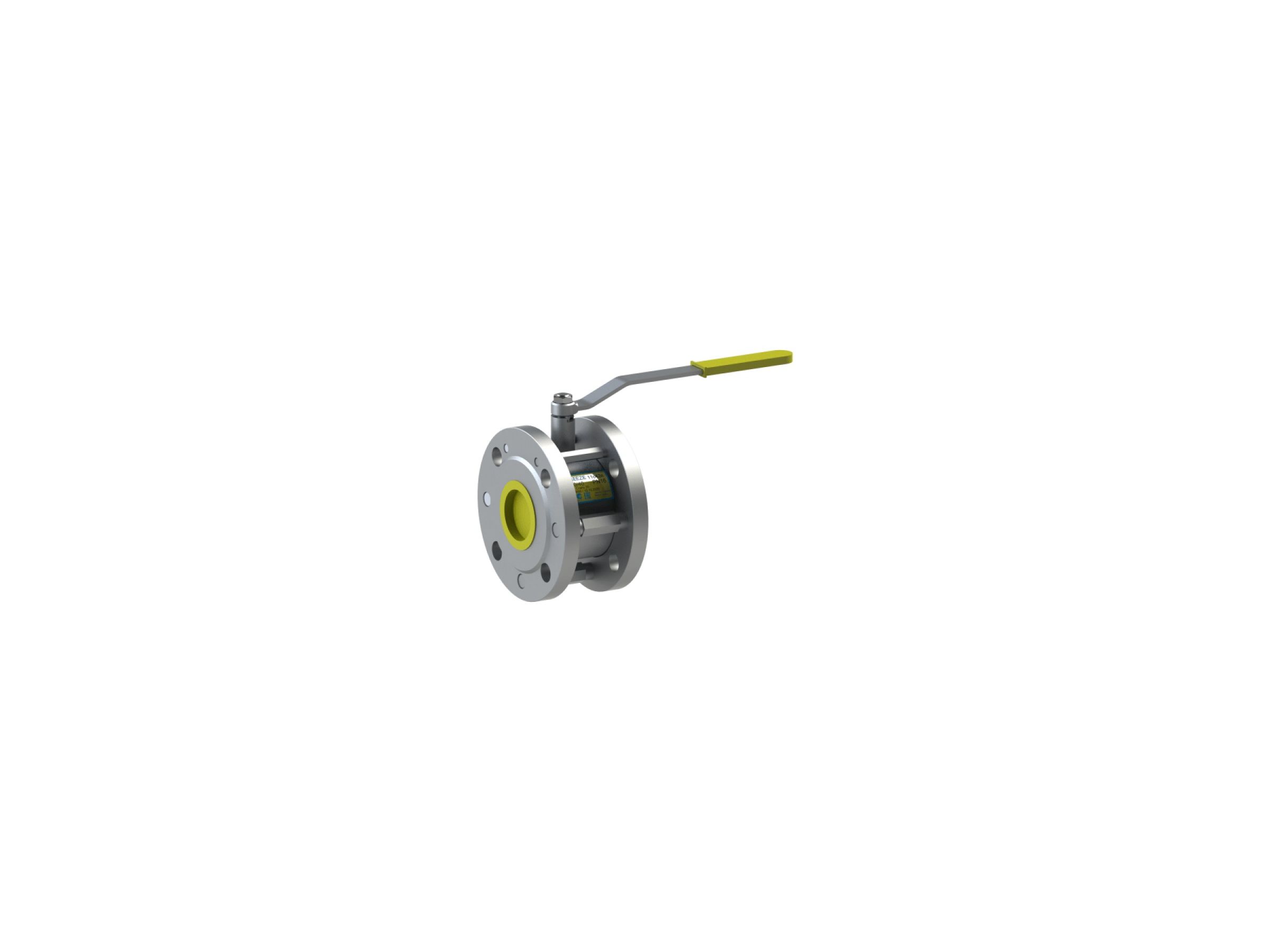

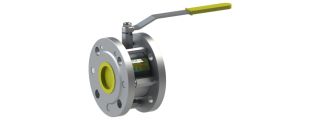

Кран кульовий сталевий BREEZE 11с42п Ду 100/100 повнопрохідний

Бренд: BREEZE

Модель	11с42п
Серія	BREEZE Silver
Артикул	11.42.025-001
Тип з’єднання	фланець/фланець
Тип проходу	стандартнопрохідний, повнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

ціна за запитом

Кран кульовий 11с42п BREEZE™ – фланець/фланець , повний/стандартний прохід, PN16. Суттєвою відмінністю від інших кранів виробництва заводу Олбрізсервіс є мала будівельна довжина та можливість ремонту цього крану. Завдяки цим параметрам крани 11с42п є ідеальним рішенням для реновації житлово-комунального господарства, а також для використання в різних технологічних установках, газорозподільних щитах, вимірювальних вузлах тощо.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с42п Ду 100/100 повнопрохідний 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 20072
2	Шток	Сталь 20Х13 ГОСТ 20072
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
6	Ущільнююче кільце штоку	Фторсілоксан
7	Фланець	Сталь 3сп ДСТУ 4484
8	Шпилька	Сталь 10 ДСТУ 7809
9	Ущільнення корпуса	Фторопласт-Ф4 ГОСТ 10007
10	Штифт	Сталь 45Х ДСТУ 7806
11	Рукоятка	Сталь 3сп ДСТУ 4484
12	Гайка	ДСТУ ISO 4035

Розміри

Кран кульовий сталевий BREEZE 11с42п Ду 100/100 повнопрохідний 2

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.42.015-101	15	15	16	70	59	120	95	65	14	4	1.7
11.42.020-101	20	20	16	70	63	120	105	75	14	4	2.0
11.42.025-001	25	25	16	66	80	165	115	85	14	4	2.9
11.42.032-101	32	25	16	70	80	165	135	100	18	4	3.6
11.42.032-001	32	32	16	73	86	165	135	100	18	4	3.4
11.42.040-001	40	40	16	84	113	239	145	110	18	4	4.5
11.42.050-001	50	50	16	93	119	239	160	125	18	4	6.0
11.42.065-101	65	50	16	99	119	239	180	145	18	4	7.8
11.42.065-001	65	65	16	119	126	273	180	145	18	4	8.5
11.42.080-101	80	65	16	120	126	273	195	160	18	4	9.5
11.42.080-001	80	80	16	125	135	273	195	160	18	8	9.6
11.42.100-101	100	80	16	125	135	273	215	180	18	8	12.2
11.42.100-001	100	100	16	155	150	315	220	180	18	8	13.6
11.42.125-001	125	100	16	170	150	315	245	210	18	8	20.8
11.42.125-101	125	125	16	200	169	543	270	210	18	8	26.8
11.42.150-001	150	100	16	170	172	315	280	240	22	8	26.4
11.42.150-101	150	150	16	230	191	780	300	240	22	8	38.9
11.42.200-003	200	150	16	225	228	780	335	295	22	12	45.0

Детальніше
