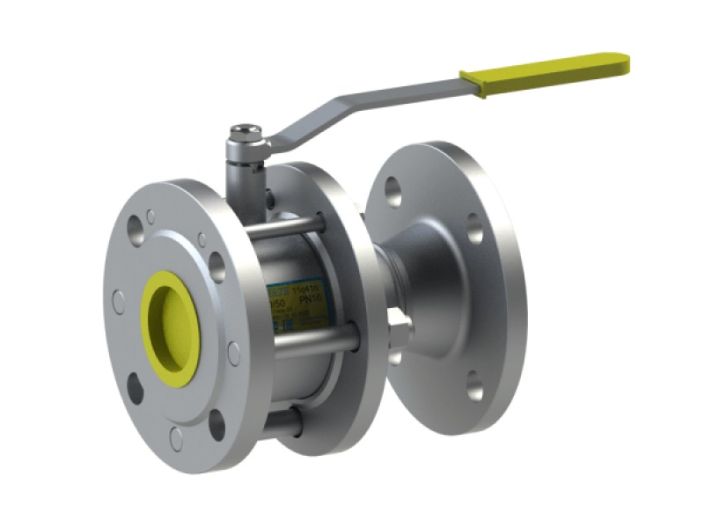

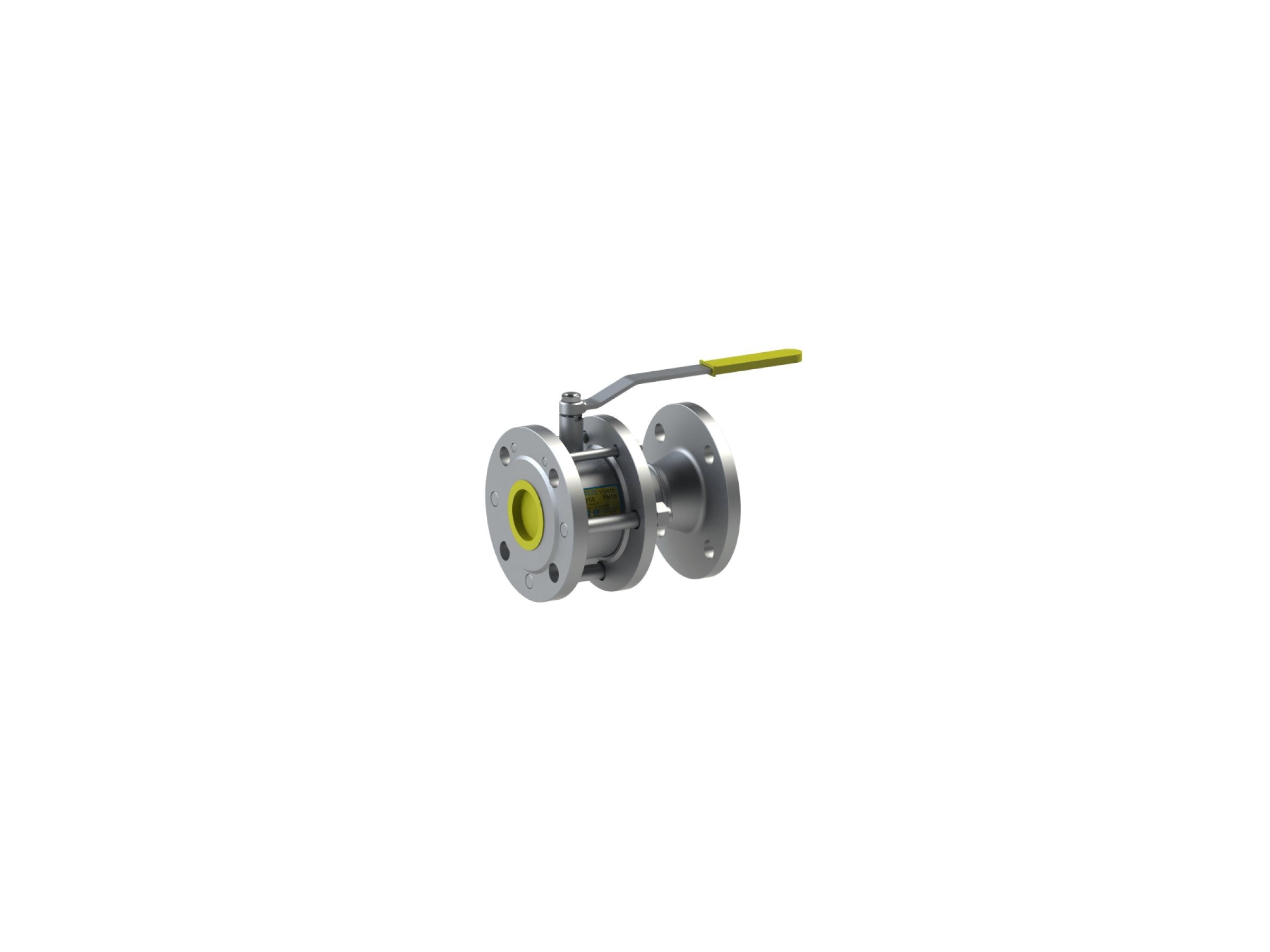

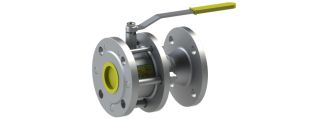

Кран кульовий сталевий BREEZE 11с41п Ду 80/80 повнопрохідний

Бренд: BREEZE

Модель	11с41п
Серія	BREEZE Silver
Артикул	11.41.050-001
Тип з’єднання	фланець/фланець
Тип проходу	стандартнопрохідний, повнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

ціна за запитом

Кран кульовий 11с41п BREEZE™ – фланець/фланець , повний/стандартний прохід, PN16 є однією з найпопулярніших серед широкого вибору кранів, представлених торговою маркою BREEZE. Ця популярність обумовлена значними перевагами, такими як: будівельна довжина клинових засувок (у діаметрах 50, 80, 100х80, 150х100, 200х150 приєднувальні розміри співпадають з розмірами 30с41нж, 31с41п1, 31ч6бр, 30ч6бр, 31ч6нж), можливість ремонту крану, оскільки кран має розбірний корпус. Окрім діаметрів, які дозволяють замінити засувку, у цій лінійці є діаметри, що мають повний прохід та задовільняють усі вимоги газових установ, установ ЖКГ, тепломереж і т.д.

Конструкція та матеріали

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт Ф4К20 ГОСТ 10007
5	Ущільнення штоку	Фторопласт Ф4 ГОСТ 10007
6	Ущільнююче кільце штоку	Фторсілоксан
7	Фланець	Сталь 3сп ДСТУ 4484
8	Шпилька	ДСТУ 7809:2015
9	Шайба гроверна	Сталь 65Г ДСТУ 8429
10	Гайка	ДСТУ ISO 8992
11	Ущільнення корпуса	Фторопласт Ф4 ГОСТ 10007
12	Штифт	Сталь 45 ДСТУ 7809
13	Рукоятка	Сталь 3сп ДСТУ 4484
14	Гайка низька	ДСТУ ISO 4035

Розміри

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.41.050-001	50	50	16	180	120	239	160	125	18	4	8.6
11.41.065-001	65	50	16	190	120	239	180	145	18	4	12.3
11.41.065-101	65	65	16	190	126	273	180	145	18	4	12.0
11.41.080-101	80	80	16	210	135	273	195	160	18	8	14.0
11.41.100-001	100	80	16	230	135	273	215	180	18	8	18.3
11.41.100-104	100	100	16	230	150	315	220	180	18	8	19.4
11.41.100-101	100	100	16	350	150	315	220	180	18	8	26.2
11.41.125-001	125	100	16	255	150	543	245	210	18	8	28.7
11.41.125-101	125	125	16	356	190	543	245	210	18	8	42.2
11.41.125-104	125	125	16	255	169	315	270	210	18	8	33.1
11.41.150-001	150	100	16	280	172	543	280	240	22	8	37.1
11.41.150-103	150	150	16	280	190	780	300	240	22	8	46.9
11.41.150-104	150	150	16	390	228	805	280	240	22	8	60.2
11.41.200-003	200	150	16	330	228	780	335	295	22	12	60.2

Детальніше

Код: 7161

Ви дивились раніше

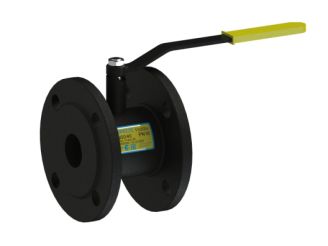

Кран кульовий сталевий BREEZE 11с52п Ду 15/15 повнопрохідний
