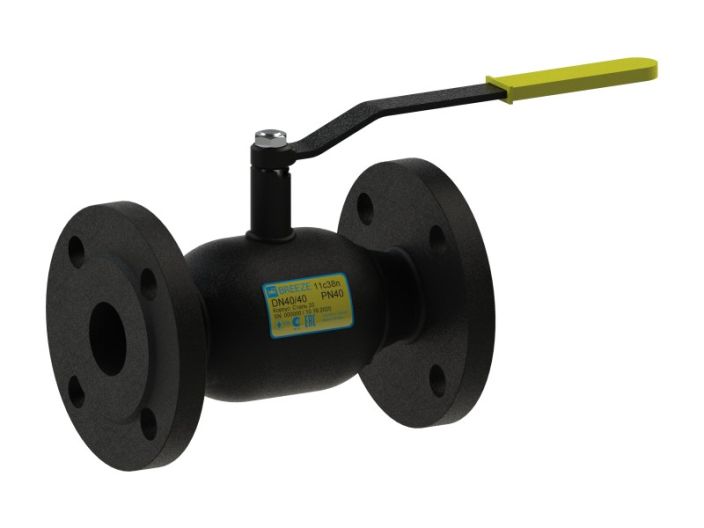

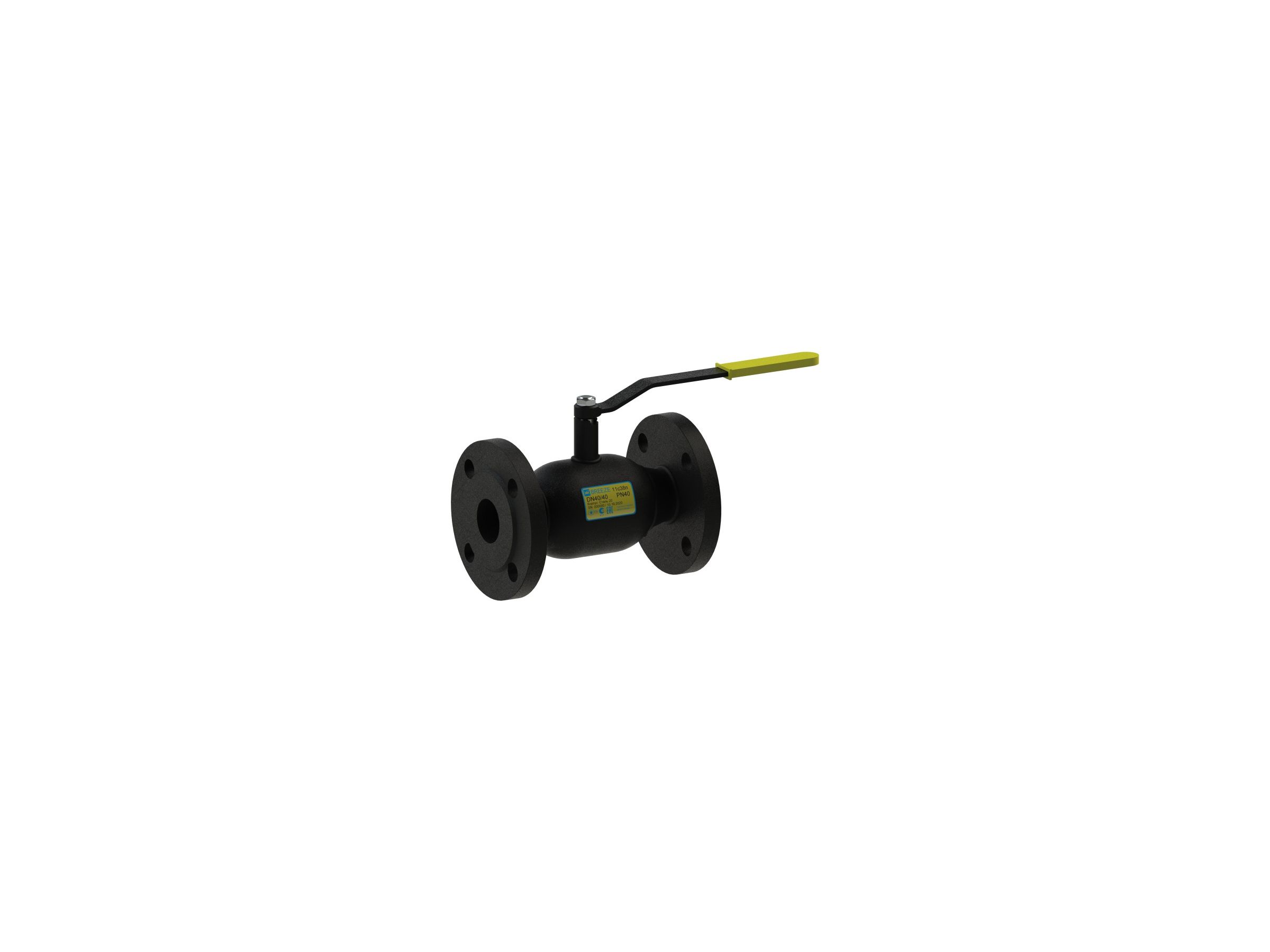

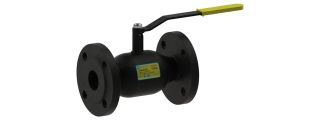

Кран кульовий сталевий BREEZE 11с38п Ду 15/15 повнопрохідний

Бренд: BREEZE

Модель	11с38п
Серія	BREEZE Europe
Артикул	11.38.015-001
Тип з’єднання	фланець/фланець
Тип проходу	повнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16, PN25, PN40
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

ціна за запитом

Кран кульовий 11с38п BREEZE™ – фланець/фланець , повний прохід, PN40, PN25, PN16 є однією з базових моделей у лінійці цільнозварених кранів BREEZE Europe. Він виготовлений з фланцями, розміри яких дають можливість встановлювати його на PN 40, PN16, PN10 для DN 15-50 і PN25 для DN 15-300. На відміну від кранів 11с32п ця модель має повний прохід у всіх представлених діаметрах.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с38п Ду 15/15 повнопрохідний 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 65Г ДСТУ 8429
7	Шайба опорна	Сталь 3сп ДСТУ 4484
8	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
9	Ущільнююче кільце штоку	Фторсілоксан
10	Штифт	Сталь 45 ДСТУ 7809
11	Фланець	Сталь 3сп ДСТУ 4484
12	Рукоятка	Сталь 3сп ДСТУ 4484
13	Гайка	ДСТУ ISO 8992

Розміри

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.38.015-001	15	15	40	130	75	124	95	65	14	4	1.8
11.38.020-001	20	20	40	150	94	130	105	75	14	4	2.6
11.38.025-001	25	25	40	160	80	165	115	85	14	4	3.4
11.38.032-001	32	32	40	180	86	235	135	100	18	4	4.5
11.38.040-001	40	40	40	200	114	239	145	110	18	4	5.7
11.38.050-001	50	50	40	230	120	239	160	125	18	4	7.8
11.38.065-001	65	65	25	270	126	273	180	145	18	8	10.5
11.38.080-001	80	80	25	280	136	382	195	160	18	8	13.1
11.38.100-001	100	100	25	300	151	543	230	190	22	8	19.8
11.38.125-001	125	125	25	325	169	543	270	220	26	8	29.6
11.38.150-001	150	150	25	400	191	780	300	250	26	8	41.4

Детальніше

Код: 7137
