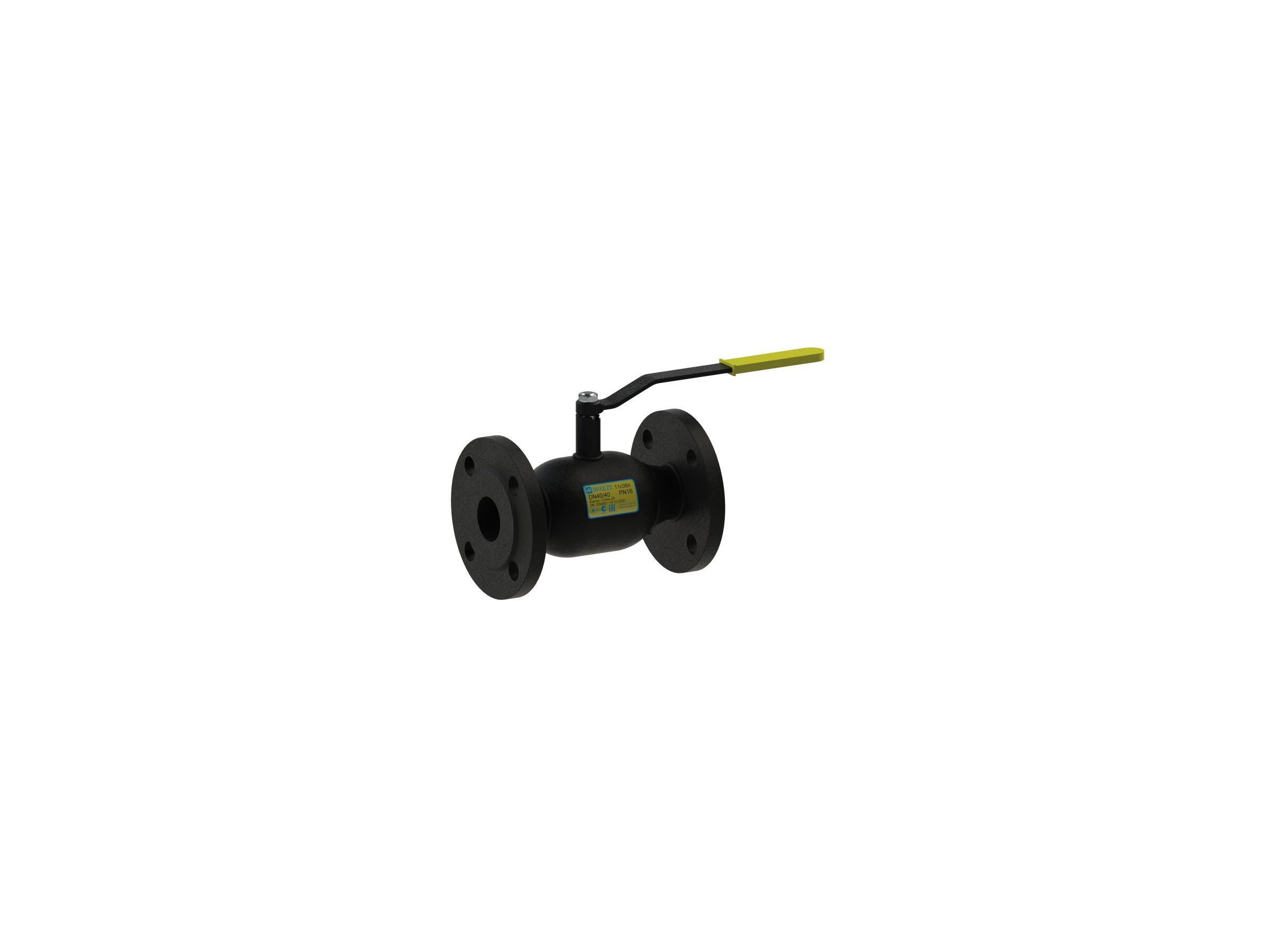

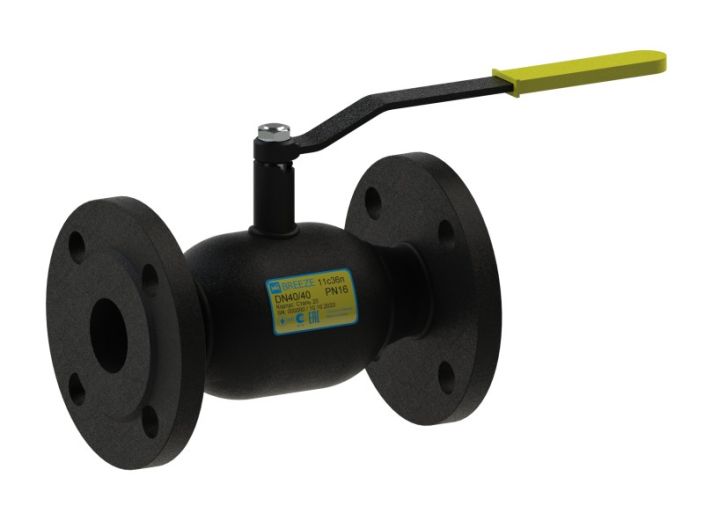

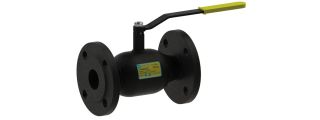

Кран кульовий сталевий BREEZE 11с36п Ду 80/80 повнопрохідний

Бренд: BREEZE

Модель	11с36п
Серія	BREEZE Europe
Артикул	11.36.015-001
Тип з’єднання	фланець/фланець
Тип проходу	повнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

ціна за запитом

Кран кульовий 11с36п BREEZE™ – фланець/фланець , повний прохід, PN16 відносяться до лінійки BREEZE Europe. Мають фланцеве з’єднання на PN16, як у кранів 11с33п. Але, на відміну від 11с33п, вони мають повний прохід. Монтажні розміри крану 11с36п повністю співпадають з розмірами кранів кульових 11с38п. Проте за рахунок фланцевого з’єднання PN16 крани 11с36п мають меншу собівартість ніж 11с38п, а відповідно і нижчу роздрібну ціну.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с36п Ду 80/80 повнопрохідний 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 65Г ДСТУ 8429
7	Шайба опорна	Сталь 3сп ДСТУ 4484
8	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
9	Ущільнююче кільце штоку	Фторсилоксан
10	Штифт	Сталь 45 ДСТУ 7809
11	Фланець	Сталь 3сп ДСТУ 4484
12	Рукоятка	Сталь 3сп ДСТУ 4484
13	Гайка	ДСТУ ISO 8992

Розміри

Кран кульовий сталевий BREEZE 11с36п Ду 80/80 повнопрохідний 2

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.36.015-001	15	15	16	130	75	124	95	65	14	4	1.6
11.36.020-001	20	20	16	150	94	130	105	75	14	4	2.3
11.36.025-001	25	25	16	160	80	165	115	85	14	4	2.8
11.36.032-001	32	32	16	180	86	235	135	100	18	4	4.2
11.36.040-001	40	40	16	200	114	239	145	110	18	4	5.3
11.36.050-001	50	50	16	230	120	239	160	125	18	4	6.7
11.36.065-001	65	65	16	270	126	273	180	145	18	4	9.5
11.36.080-001	80	80	16	280	136	382	195	160	18	8	11.8
11.36.100-001	100	100	16	300	151	543	215	180	18	8	16.9
11.36.125-001	125	125	16	325	169	543	245	210	18	8	24.7
11.36.150-001	150	150	16	400	191	780	280	240	22	8	36.0
11.36.200-003	200	200	16	630	300	1110	335	295	22	12	80.0

Детальніше

Код: 7132

Ви дивились раніше

Кран кульовий сталевий BREEZE 11с932п Ду 100/80 повнопрохідний

ціна за запитом

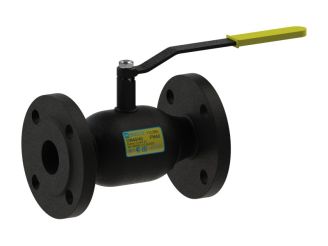

Кран кульовий сталевий BREEZE 11с38п Ду 50/50 повнопрохідний
