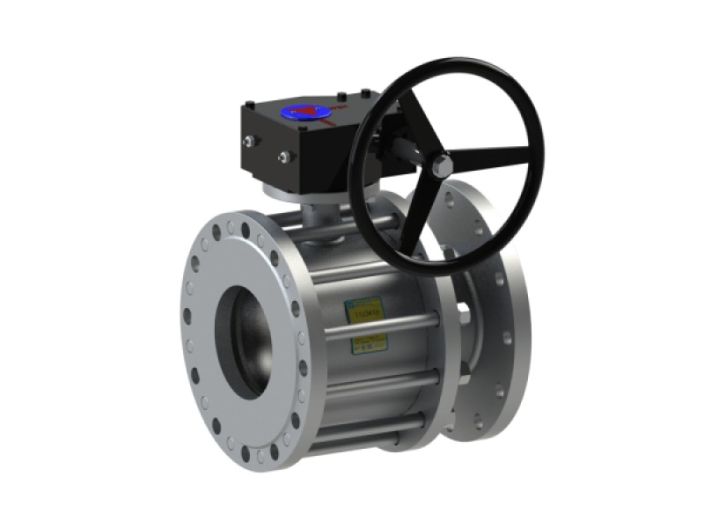

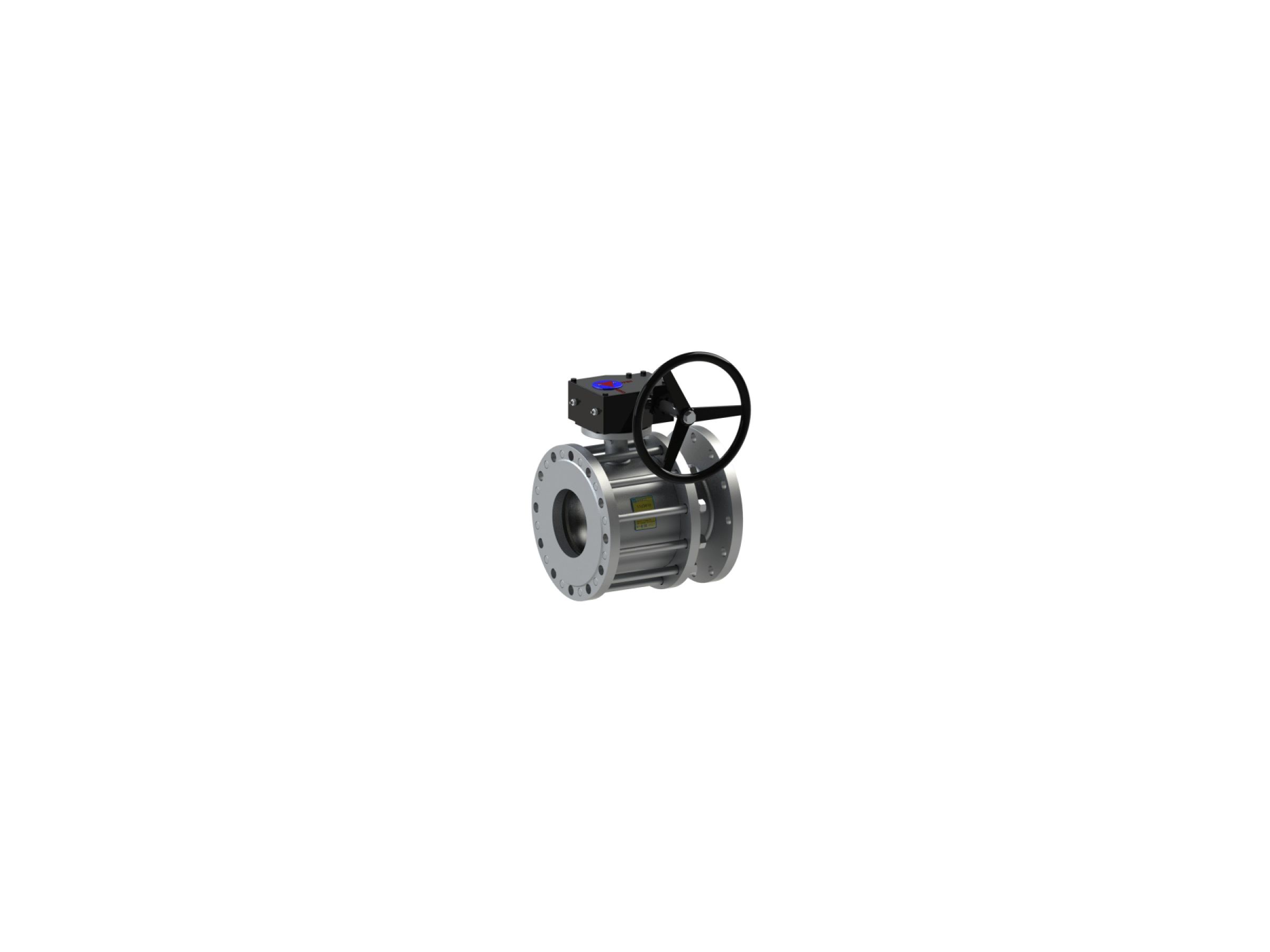

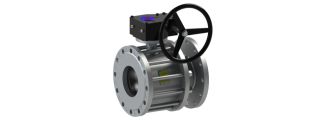

Кран кульовий сталевий BREEZE 11с341п Ду 250/200 повнопрохідний

Бренд: BREEZE

Модель	11с341п
Серія	BREEZE Silver
Артикул	11.41.100-005
Тип з’єднання	фланець/фланець
Тип проходу	стандартнопрохідний, повнопрохідний
Тип приводу	механічний редуктор
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

ціна за запитом

Кран кульовий 11с341п BREEZE™ – фланець/фланець , повний/стандартний прохід, PN16 є однією з найпопулярніших серед широкого вибору кранів, представлених торговою маркою BREEZE. Ця популярність обумовлена значними перевагами, такими як: будівельна довжина клинових засувок (у діаметрах 50, 80, 100х80, 150х100, 200х150 приєднувальні розміри співпадають з розмірами 30с41нж, 31с41п1, 31ч6бр, 30ч6бр, 31ч6нж), можливість ремонту крану, оскільки кран має розбірний корпус. Окрім діаметрів, які дозволяють замінити засувку, у цій лінійці є діаметри, що мають повний прохід та задовільняють усі вимоги газових установ, установ ЖКГ, тепломереж і т.д.

Конструкція та матеріали

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт Ф4К20 ГОСТ 10007
5	Ущільнення штоку	Фторопласт Ф4 ГОСТ 10007
6	Ущільнююче кільце штоку	Фторсілоксан
7	Фланець	Сталь 3сп ДСТУ 4484
8	Шпилька	Сталь 10 ДСТУ 7809
9	Шайба гроверна	Сталь 65Г ДСТУ 8429
10	Гайка	Сталь 10 ДСТУ 7809
11	Ущільнення корпусу	Фторопласт- Ф4 ГОСТ 10007
12	Редуктор	ISO 5211

Розміри

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	W
11.41.100-103	100	100	16	350	355	220	180	18	8	39.1
11.41.125-003	125	100	16	255	355	245	210	18	8	41.3
11.41.125-103	125	125	16	356	373	245	210	18	8	54.5
11.41.150-102	150	150	16	390	390	280	240	22	8	71.3
11.41.150-003	150	100	16	280	355	280	240	22	8	49.5
11.41.200-002	200	150	16	330	390	335	295	22	12	71.3
11.41.200-102	200	200	16	460	530	335	295	22	12	143.8
11.41.250-002	250	200	16	540	530	405	355	26	12	156.6
11.41.250-004	250	200	16	450	530	405	355	26	12	153.7
11.41.250-102	250	250	16	540	624	405	355	26	12	230.4
11.41.300-002	300	250	16	610	624	460	410	26	12	258.5
11.41.300-102	300	300	16	610	713	460	410	26	12	352.5
11.41.350-002	350	300	16	685	708	520	470	26	16	382.3
11.41.400-002	400	300	16	760	708	580	525	30	16	422.5

Детальніше

Код: 7115

Ви дивились раніше

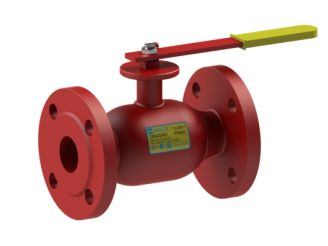

Кран кульовий сталевий BREEZE 11с38п1 Ду 65/65 повнопрохідний
