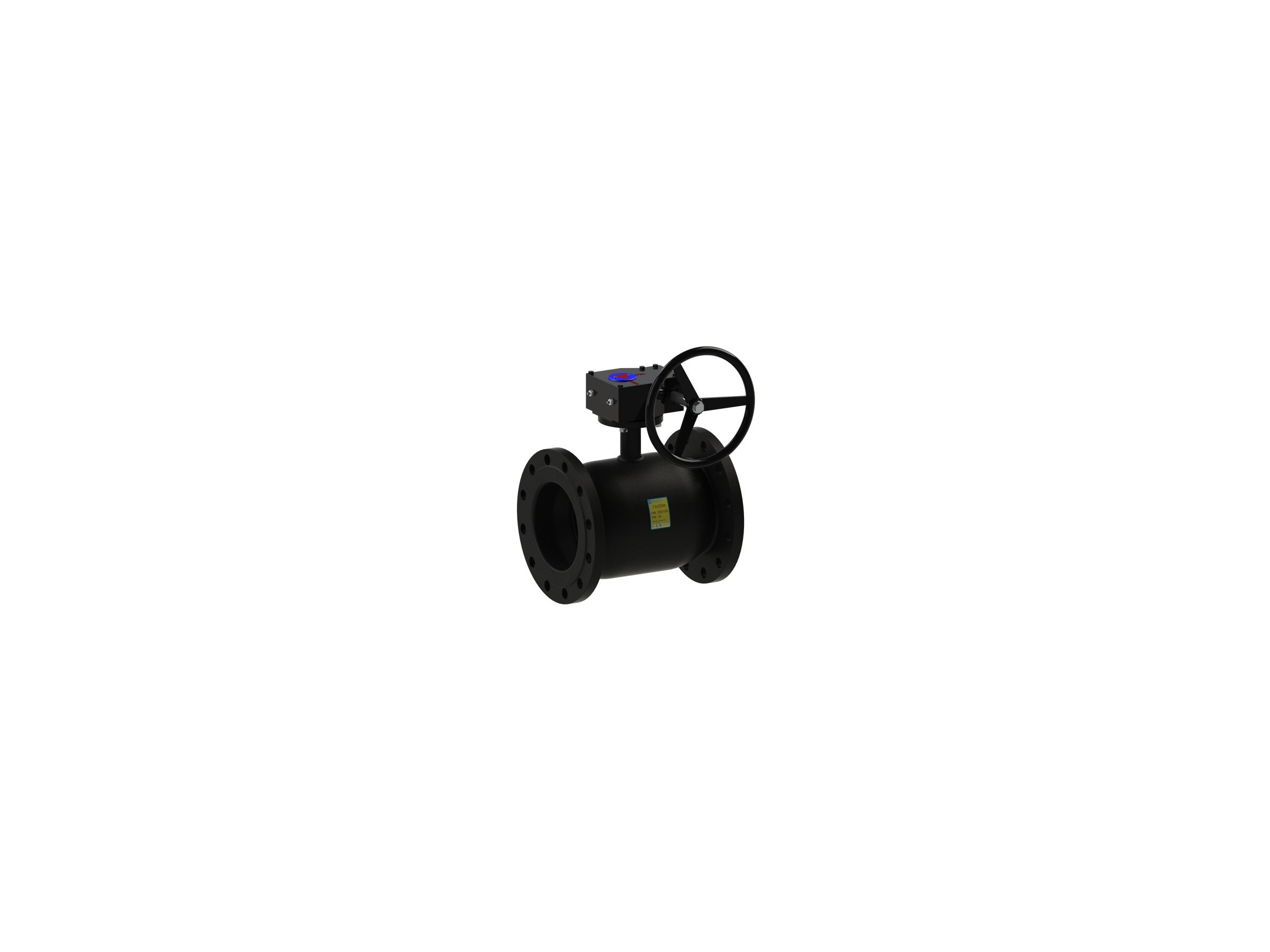

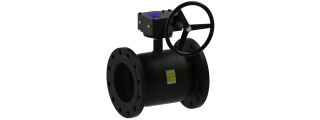

Кран кульовий сталевий BREEZE 11с333п Ду 150/125

Бренд: BREEZE

Модель	11с333п
Серія	BREEZE Europe
Артикул	11.33.100-003
Тип з’єднання	фланець/фланець
Тип проходу	стандартнопрохідний
Тип приводу	механічний редуктор
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

16 703,00 грн

Кран кульовий 11с333п BREEZE™ – фланець/фланець , стандартний прохід, PN16 доповнюють лінійку BREEZE Europe фланцевим з’єднанням на PN16 для всіх діаметрів від DN50 до DN400. Будівельна довжина та приєднувальні розміри кранів 11с33п DN50, DN80, DN100 та DN150 відповідають клиновим засувкам 30с41нж, 31ч6бк, 31ч6нж, 30ч6бр.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с333п Ду 150/125 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 65Г ДСТУ 8429
7	Шайба опорна	Сталь 3сп ДСТУ 4484
8	Ущільнення штоку	Фтороплас-Ф4 ГОСТ 10007
9	Ущільнююче кільце штоку	Фторсілоксан
10	Фланець	Сталь 3сп ДСТУ 4484
11	Редуктор	ISO 5211

Розміри

Кран кульовий сталевий BREEZE 11с333п Ду 150/125 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	W
11.33.100-003	100	80	16	230	339	215	180	18	8	27.6
11.33.125-003	125	100	16	350	355	245	210	18	8	33.7
11.33.150-003	150	125	16	350	373	280	240	22	8	40.9
11.33.150-006	150	100	16	280	355	280	240	22	8	37.2
11.33.200-003	200	150	16	400	390	335	295	22	12	52.0
11.33.250-002	250	200	16	650	518	405	355	26	12	124.5
11.33.300-002	300	250	16	750	619	460	410	26	12	187.8
11.33.350-002	350	300	16	850	657	520	470	26	16	270.6
11.33.400-002	400	300	16	850	657	580	525	30	16	305.0

Детальніше

DN: 150/125

Код: 7008
