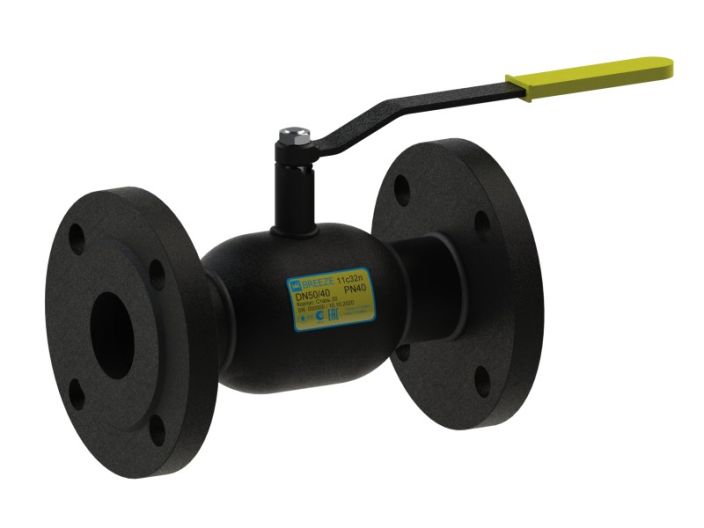

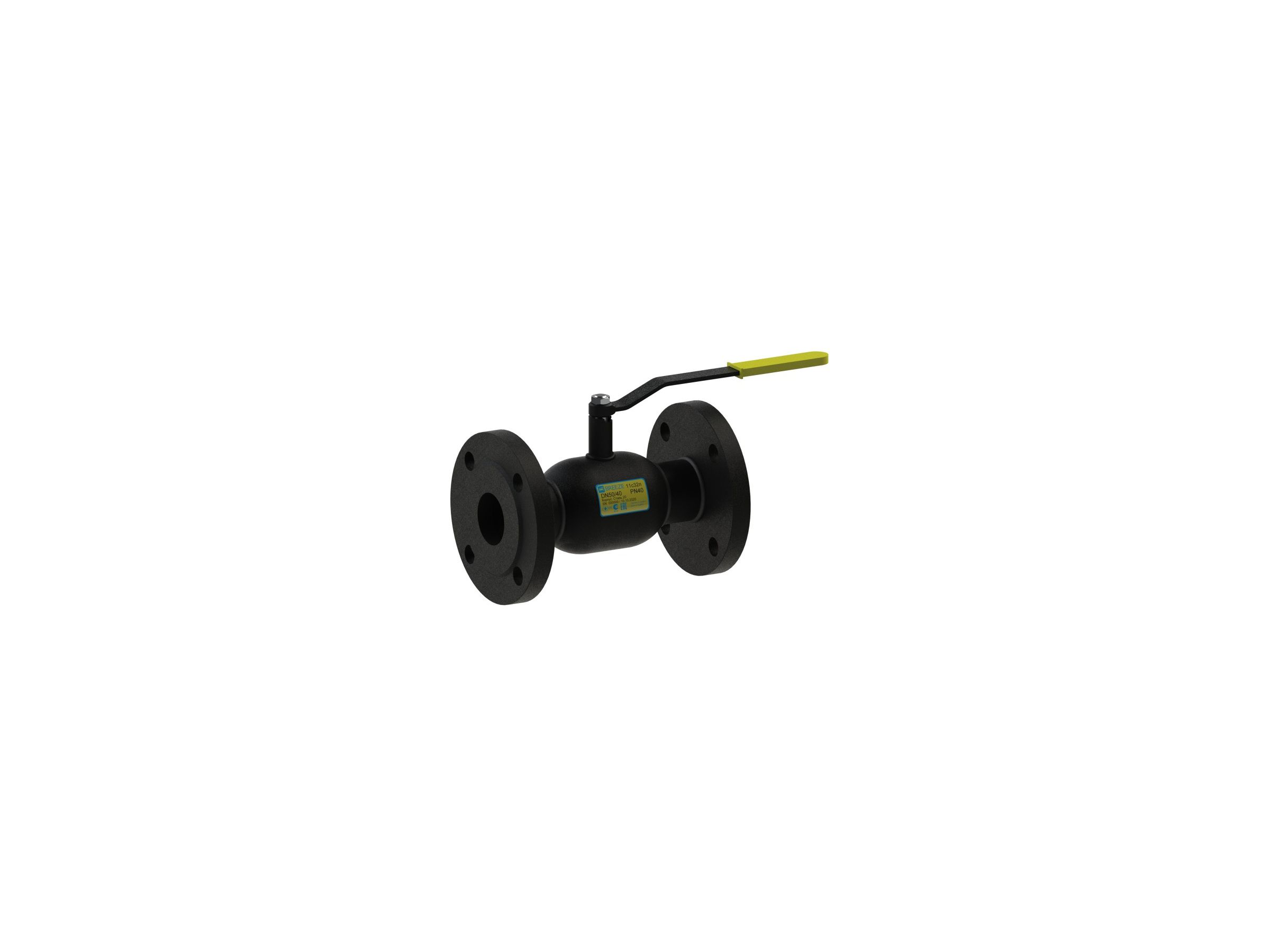

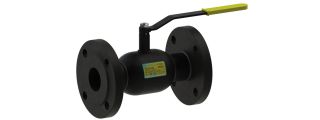

Кран кульовий сталевий BREEZE 11с32п Ду 100/80

Бренд: BREEZE

Модель	11с32п
Серія	BREEZE Europe
Артикул	11.32.015-001
Тип з’єднання	фланець/фланець
Тип проходу	стандартнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16, PN25, PN40
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

5 830,00 грн

Кран кульовий 11с32п BREEZE™ – фланець/фланець , стандартний прохід, PN40, PN25, PN16 є однією з базових моделей у лінійці цільнозварених кранів. Він виготовлений з фланцями, розміри яких дають можливість встановлювати його на PN40, PN25, PN16, PN10 для DN15-50 і PN25 для DN 15-300

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с32п Ду 100/80 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Ущільнююче кільце кулі	Фторопласт Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 65Г ДСТУ 8429
7	Шайба опорна	Сталь 3сп ДСТУ 4484
8	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
9	Ущільнююче кільце штоку	Фторсілоксан
10	Штифт	Сталь 45Х ГОСТ 4543
11	Фланець	Сталь 3сп ДСТУ 4484
12	Рукоятка	Сталь 3сп ДСТУ 4484
13	Гайка	ДСТУ ISO 8992

Розміри

Кран кульовий сталевий BREEZE 11с32п Ду 100/80 2

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.32.015-001	15	10	40	130	73	124	95	65	14	4	1.7
11.32.020-001	20	15	40	150	89	130	105	75	14	4	2.3
11.32.025-001	25	20	40	160	94	130	115	85	14	4	3.2
11.32.032-001	32	25	40	180	80	165	135	100	18	4	4.3
11.32.040-001	40	32	40	200	86	235	145	110	18	4	5.4
11.32.050-001	50	40	40	230	114	239	160	125	18	4	7.2
11.32.065-001	65	50	25	270	120	239	180	145	18	8	9.4
11.32.080-001	80	65	25	280	126	273	195	160	18	8	11.4
11.32.100-001	100	80	25	300	136	382	230	190	22	8	17.3
11.32.125-001	125	100	25	350	172	543	270	220	26	8	25.9
11.32.150-001	150	125	25	350	190	543	300	250	26	8	33.3
11.32.200-001	200	150	25	400	226	780	360	310	26	12	50.0

Детальніше

DN: 100/80

Код: 6981
