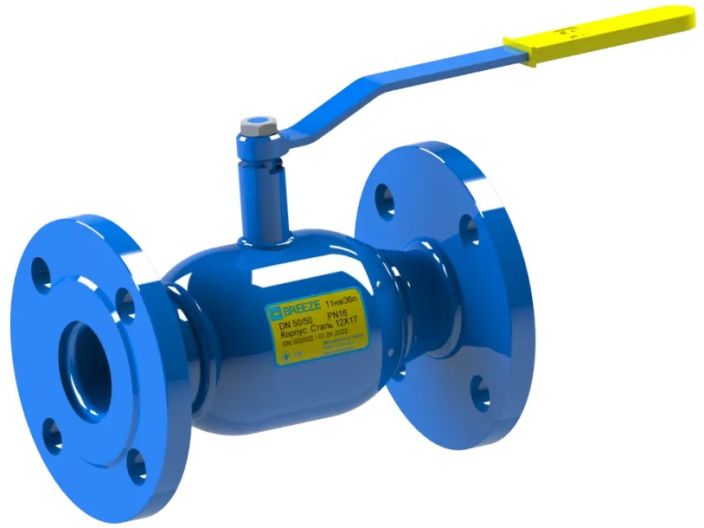

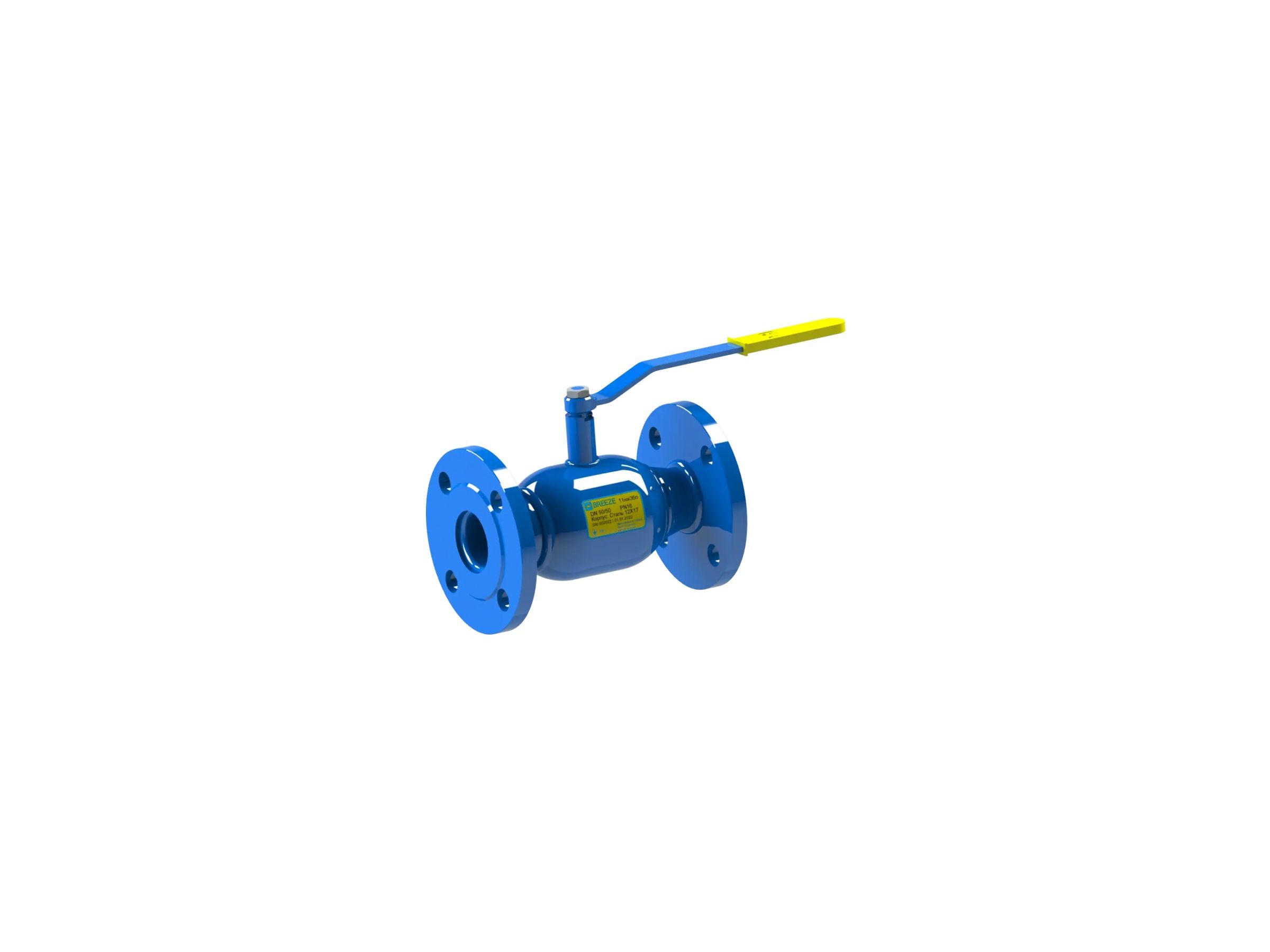

Кран кульовий сталевий BREEZE 11нж36п Ду 32/32 повнопрохідний

Бренд: BREEZE

Модель	11нж36п
Серія	BREEZE Europe
Артикул	11.36.025-301
Тип з’єднання	фланець/фланець
Тип проходу	повнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN16

3 985,00 грн

Кран кульовий 11нж36п BREEZE™ - фланець/фланець, повний прохід, PN16. Крани 11нж36п (водночас з кранами 11нж38п, розрахованими на PN25 та PN40) доповнюють цільнозварювальну серію з фланцевим виконанням на PN16 для всього розмірного ряду від DN15 до DN300. Застосовуються для управління потоками робочого середовища (відкриття / закриття) в системах трубопроводу.

Конструкція та матеріали

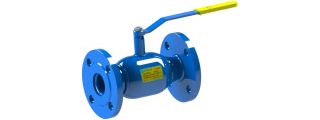

Кран кульовий сталевий BREEZE 11нж36п Ду 32/32 повнопрохідний 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 12Х17 ГОСТ 5632
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 30Х13 ГОСТ 5632
7	Шайба опорна	Сталь 20Х13 ГОСТ 5632
8	Прокладка штока	Фторопласт-Ф4 ГОСТ 10007
9	Ущільнююче кільце штоку	Фторсилоксан
10	Штифт	Сталь 45 ДСТУ 7806
11	Фланець	Сталь 20Х13 ГОСТ 5632
12	Рукоятка	Сталь 3 ДСТУ 4747
13	Гайка	ДСТУ ISO 8992

Розміри

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.36.025-301	25	25	16	160	80	165	115	85	14	4	2.8
11.36.032-301	32	32	16	180	86	235	135	100	18	4	4.2
11.36.040-301	40	40	16	200	114	239	145	110	18	4	5.3
11.36.050-301	50	50	16	230	120	239	160	125	18	4	6.7
11.36.065-301	65	65	16	270	126	274	180	145	18	4	9.5
11.36.080-301	80	80	16	280	136	384	195	160	18	8	11.8
11.36.100-301	100	100	16	300	151	543	215	180	18	8	17.2
