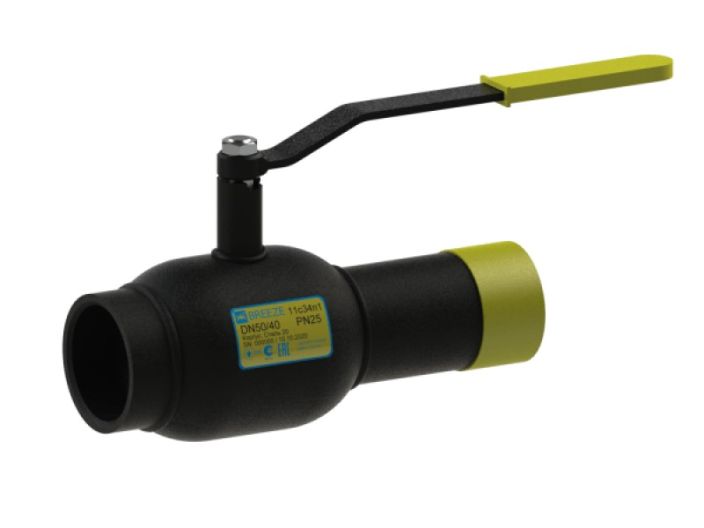

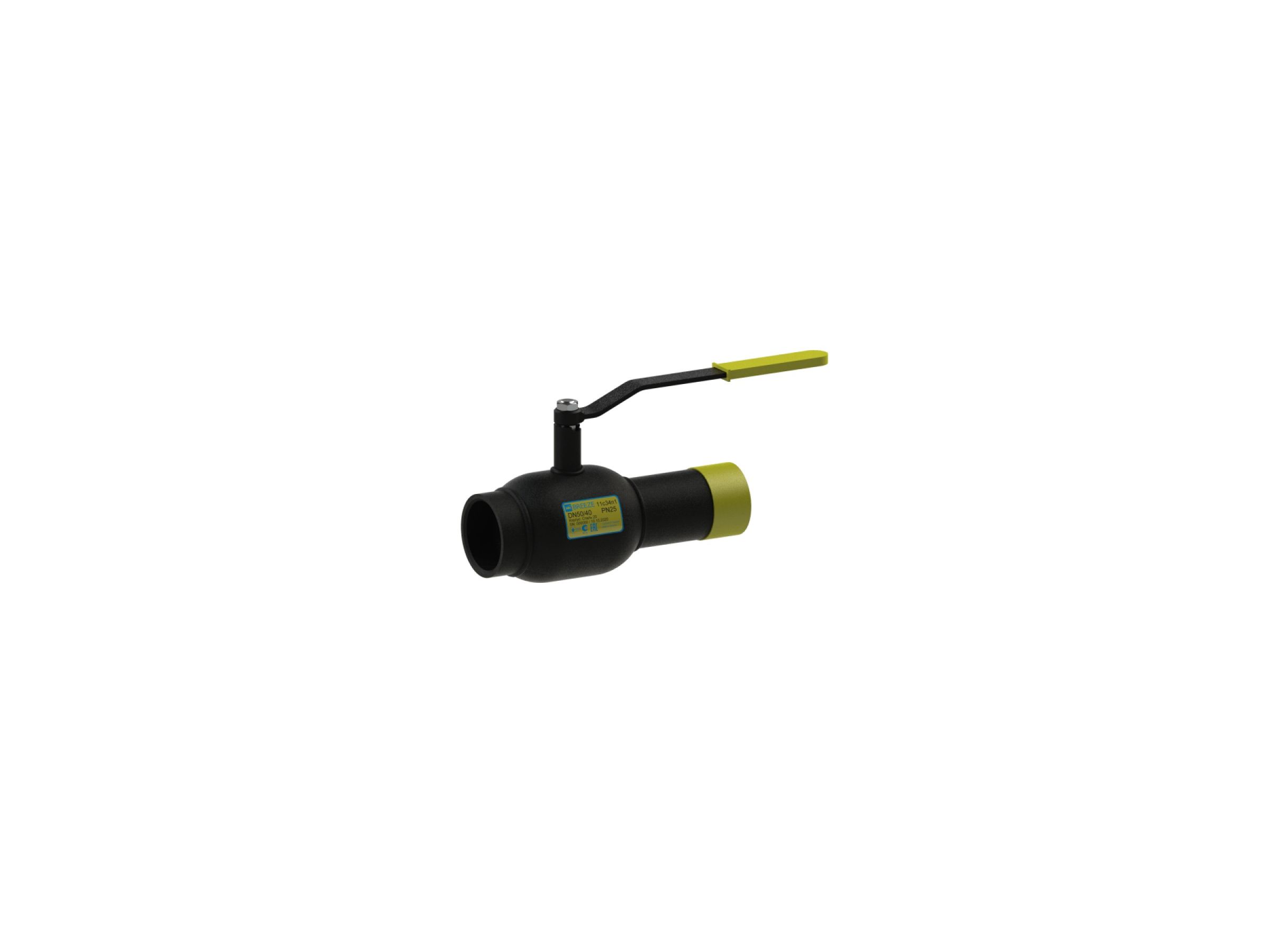

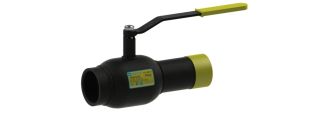

Кран кульовий сталевий BREEZE 11с34п1 Ду 15/10

Бренд: BREEZE

Модель	11с34п1
Серія	BREEZE Europe
Артикул	11.34.015-003
Тип з’єднання	муфта/зварювання
Тип проходу	стандартнопрохідний
Тип приводу	ручний
Клас герметичності	А
Робоча температура	-35….+180ºС
Тиск	PN25
Робоче середовище	вода, природний газ, нафтопродукти, інертні гази… Докладніше…

517,00 грн

Кран кульовий 11с34п1 BREEZE™ – муфта/зварювання , стандартний прохід, PN25. Кран 11с34п1 має комбінований тип приєднання різьба/зварювання і може бути застосований у найскладніших проектах. Завдяки такій комбінації можна уникнути зайвих з’єднань, що зробить конструкцію більш надійною.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с34п1 Ду 15/10 1

№	Деталь	Матеріал
1	Пробка кульова	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ГОСТ 1050
4	Ущільнююче кільце кулі	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка кріпильна	Сталь 08Х13 ГОСТ 5632
6	Пружина тарільчата	Сталь 65Г ГОСТ 14959
7	Шайба опорна	Сталь 3 ГОСТ 103
8	Ущільнення штоку	Фторопласт-Ф4 ГОСТ 10007
9	Ущільнююче кільце штоку	Фторсілоксан
10	Штифт	Сталь 45Х ГОСТ 4543
12	Рукоятка	Сталь 3 ГОСТ 103
13	Гайка	ГОСТ 2526

Розміри

Кран кульовий сталевий BREEZE 11с34п1 Ду 15/10 2

Артикул	DN	D	PN	L	H	A	Dp	Tp	RG	W
11.34.015-003	15	10	25	145	69	115	21.30	2.80	1/2"	0.5
11.34.020-003	20	15	25	170	71	115	26.80	2,80	3/4"	0.7
11.34.025-003	25	20	25	170	76	165	33.50	3.20	1"	1.0
11.34.032-003	32	25	25	195	80	165	42.30	2.80	1 1/4"	1.2
11.34.040-003	40	32	25	200	86	235	48.00	3.50	1 1/2"	1.7
11.34.050-001	50	40	25	230	113	239	57.00	3.50	2"	2.2
