Опис

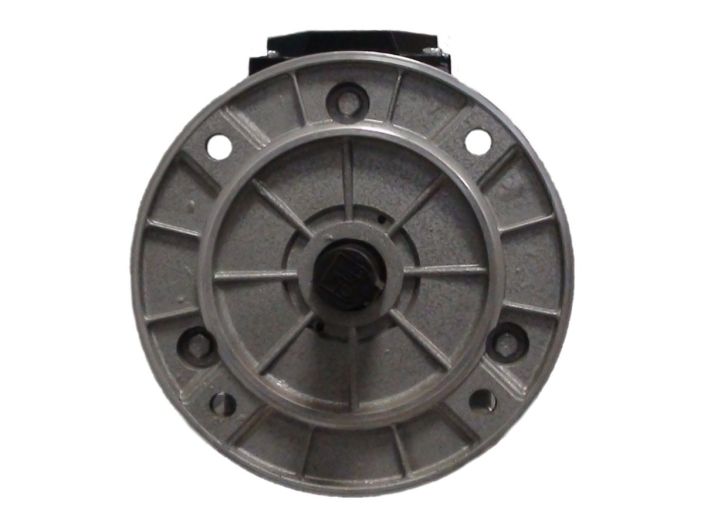

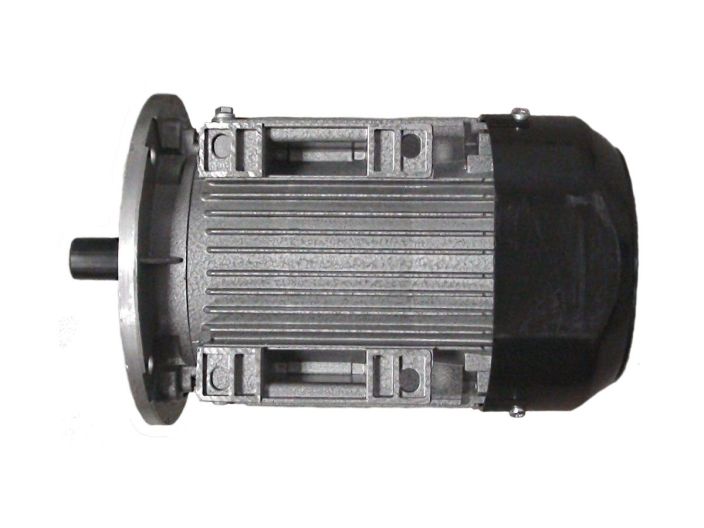

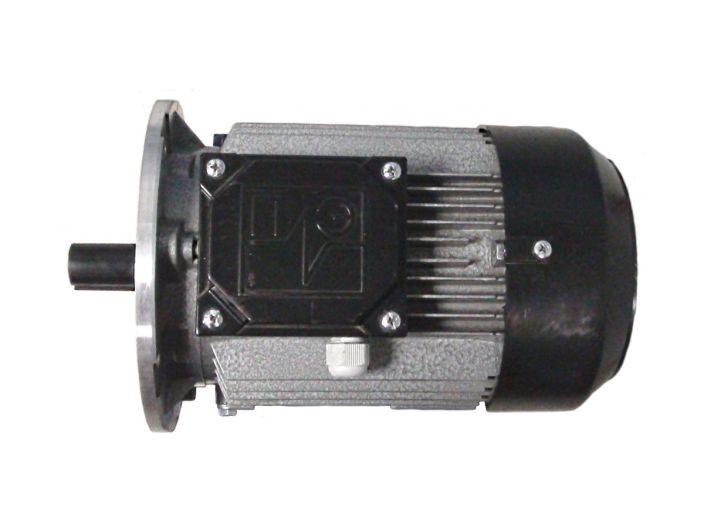

АІР 90 L4 У2 - загальнопромисловий електродвигун змінного струму з короткозамкненим ротором. Такий двигун ще називають " трифазник". Використовується в основному в промисловості і сільському господарстві, на будівельних об'єктах, ліфтах, підйомних кранах, в вентиляційних системах споруд, для приводу промислових насосів і інших типах обладнання.
Область призначення - перетворення електричної енергії мережі 220 В, 380 В або 660 В в механічну енергію обертання приводного вала.
АІР 90 L4 У2 має наступні переваги:
- додаткова лакування мідної обмотки для міцності ізоляції та запобігання пробою на корпус обмотки пристрою
- використання автоматичних термоконтактів запобігає перегріванню обмотки, тим самим оберігаючи трифазний двигун АІР 90L4У2 від згоряння.
- рівень захисту двигуна IP55 дає можливість застосовувати електродвигун змінного струму в умовах підвищеної запиленості
- використання якісних підшипників SKF (Швеція)
- захист від корозії і подряпин
Електродвигун змінного струму аїр 90 L4 У2 проходить випробування по ДСТУ 2365-94 , а також відповідає діючої технічної документації та стандарту ГОСТ 183-74 .
Нижче наведена розшифровка маркування АІР 90 L 4 У 2 ( Л/Ф ) :
АІР - марка електродвигуна (А - асинхронний, І - стандарт «Інтерелектро»)
90 - висота вісі обертання (відповідно до ГОСТ 13627 існує цілий ряд висот вісі обертання).
L - довжина сердечника (при однаковій висоті вісі обертання довжина сердечника позначається по зростанню: A, B, C і т.д.).
4 - кількість полюсів (або частота обертання), 4 (1425 об/хв).
у - кліматичне виконання електродвигуна «помірний клімат» (відповідно ГОСТ 15150 )
2 - категорія розміщення електродвигуна під навісом або в приміщенні ( ГОСТ 15150 )
Л/Ф - монтажне виконання електродвигуна, в даному випадку лапи та фланець
Габаритні розміри двигуна АІР 90 L4 У2 (Л/Ф)
L30 | h31 | b10 | b11 | L10 | L11 | L31 | d1 | L1 | b1 | h5 | h1 | h | d10 | d24 | d20 | d25 | L20 | d22 | n |
380 | 245 | 140 | 176 | 100 | 170 | 56 | 24 | 50 | 8 | 27 | 7 | 90 | 10 | 250 | 215 | 180 | 4 | 15 | 4 |
Технічні характеристики:
- Тип двигуна - асинхронний
- Тип ротора - короткозамкнений
- Кількість фаз - 3
- Номінальний струм 4,76 А
- Потужність - 2.2 кВт
- Коефіцієнт потужності 0,856
- КПД 81,9 %
- Кількість полюсів - 4
- Частота обертання - 1425 об/хв
- Вага - 25 кг
- Гарантія 12 місяців
Детальніше
- Виробник
- Промелектро
- Потужність, Вт
- 2200
- Напруга живлення, В
- 400
- Струм max, А
- 4.7
- Кількість обертів
- 1500
- Монтажне виконання
- лапи/фланець
