Опис

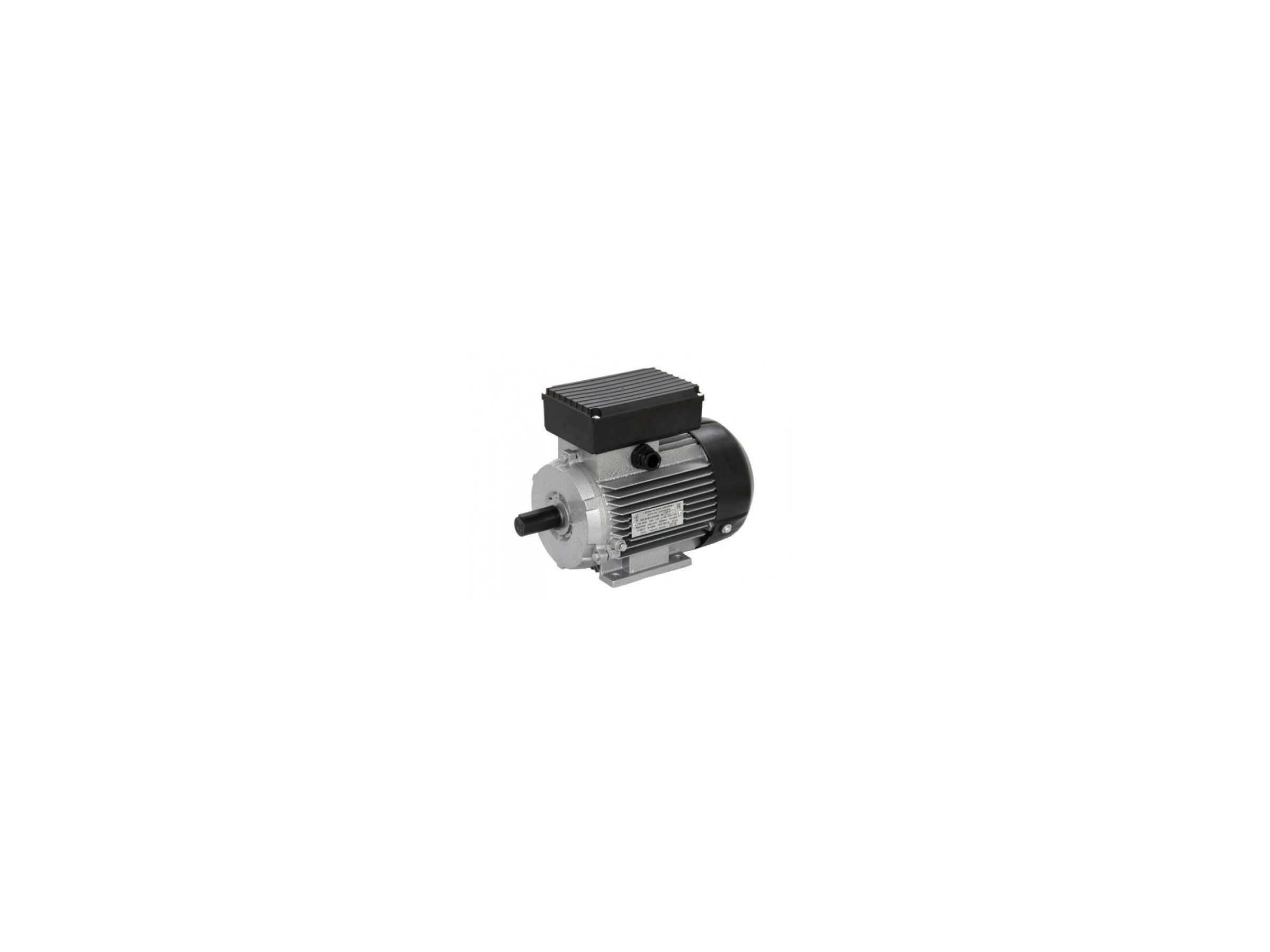

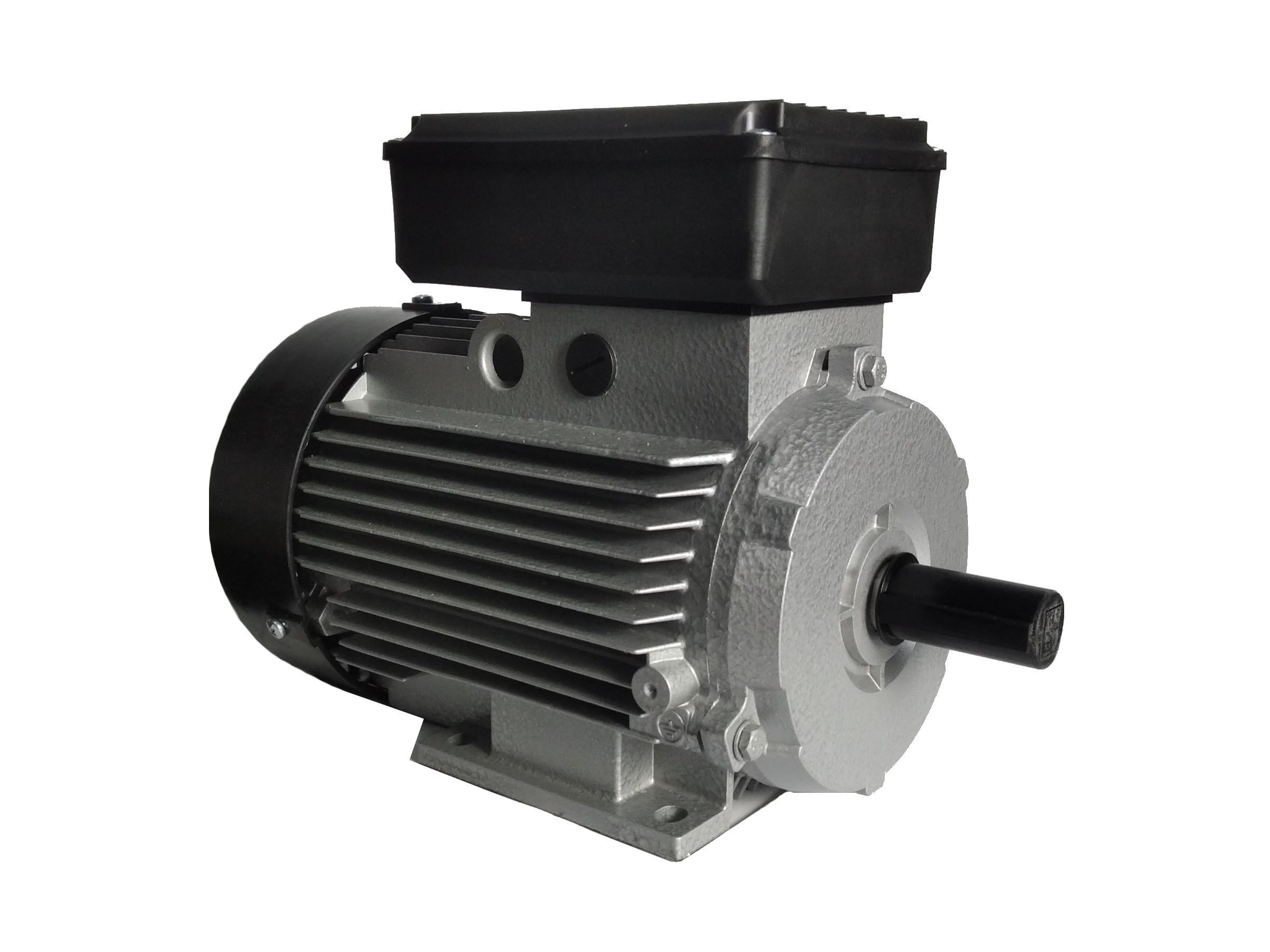

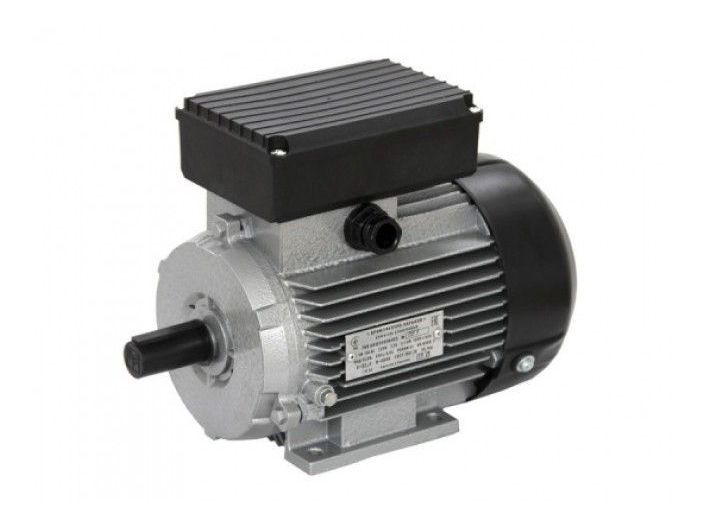

Асинхронний однофазний електродвигун АІ1Е 100 L4 У2 застосовується для роботи від однофазної мережі змінного струму частотою 50 Гц напругою 220 В і призначені при комплектації електроприводами механізмів і агрегатів в промисловому і сільськогосподарському сегменті, на деревообробних верстатах, насосах, вентиляторах, бетономішалках, механізми для подрібнення кормів.
Електродвигун АІ1Е 100 L4 У2 має наступні ПЕРЕВАГИ
- додаткова лакування мідної обмотки для міцності ізоляції та запобігання пробою на корпус обмотки пристрою
- використання автоматичних термоконтактів запобігає перегріванню обмотки, тим самим оберігаючи АІ1Е 100 L4 У2 від згоряння. Адже це і є основна причина поломки пристрою
- рівень захисту двигуна IP55 дає можливість застосовувати однофазний електродвигун в умовах підвищеної запиленості
- використання якісних підшипників SKF (Швеція)
- захист від корозії і подряпин
Однофазний електродвигун АІ1Е 100 L4 У2 відповідає діючої технічної документації та стандарту ГОСТ 183-74 .
Розшифровка маркування АІ1Е 100 L4 У2 (Л) :
АІ1Е - марка електродвигуна (А - асинхронний, І - стандарт «Інтерелектро»)
100 - висота вісі обертання (відповідно до ГОСТ 13627 існує цілий ряд висот вісі обертання).
L - довжина сердечника (при однаковій висот вісі обертання довжина сердечника позначається по зростанню: A, B, C і т.д.).
4 - кількість полюсів (або частота обертання), 4 (1500 об/хв).
У - кліматичне виконання електродвигуна «помірний клімат» (відповідно ГОСТ 15150 ) 2 - категорія розміщення електродвигуна під навісом або в приміщенні ( ГОСТ 15150 )
Л - монтажне виконання електродвигуна, в даному випадку лапи
Габаритні розміри двигуна АІ1Е 100 L4 У2 (Л)
L30 | h31 | d30 | d24 | L10 | b10 | L31 | d1 | L1 | b1 | h5 | h1 | h | d10 | d24 | l39 | d25 | L20 | d22 | n |
Технічні характеристики:
- Тип двигуна - асинхронний
- Тип ротора - короткозамкнений
- Кількість фаз - 1
- Номінальний струм - 18 А
- Потужність - 3.0 кВт
- Коефіцієнт потужності - 0,91
- КПК 80 %
- Кількість полюсів - 4
- Частота обертання - 1500 об/хв
Детальніше
- Виробник
- Промелектро
- Потужність, Вт
- 3000
- Напруга живлення, В
- 230
- Струм max, А
- 18
- Кількість обертів
- 1500
- Монтажне виконання
- лапи
