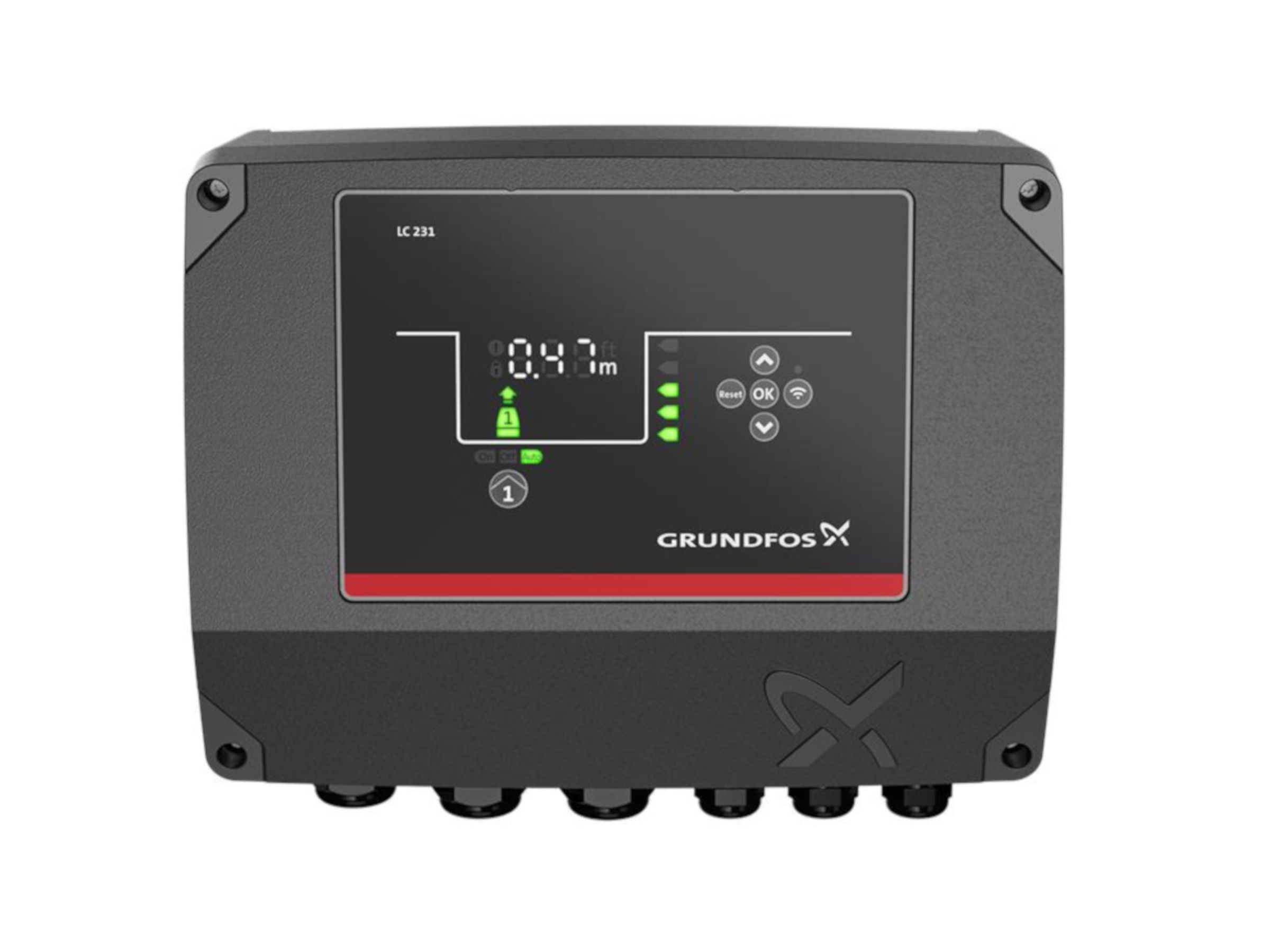

Пульт керування Grundfos LC 231 1 x 1-12 DOL PI (99369644)

LC 231 Grundfos - контролер рівня для управління, моніторингу та захисту насосів у системах стічних вод, водопостачання та дренажу

Блок контролю рівня LC 231 1 x 1-12 DOL PI включає і відключає насос залежно від рівня рідини, що вимірюється вимикачами поплавця або датчиком тиску. Коли рівень запуску досягнутий, насос почне роботу, і коли рівень рідини буде знижений до рівня зупинки, насос буде зупинено блоком керування. Буде сформовано аварійний сигнал у разі, наприклад, високого рівня води у резервуарі або несправності датчика

Основні налаштування виконуються за допомогою панелі керування, а розширені налаштування виконуються за допомогою Grundfos GO Remote. Крім того, можна зчитувати важливі параметри за допомогою Grundfos GO Remote (зв'язок по Bluetooth). Навіть без використання програми можна прямо з дисплея змінити режим роботи з автоматичного на ручний запуск/зупинку та відрегулювати налаштування рівня

Шафа керування LC 231 призначена для керування одним насосом з прямим пуском (DOL). Це можуть бути мережеві насосні станції, головні насосні станції у комерційних будинках та муніципальних системах. Є можливість зробити налаштування виконання двох завдань: спорожнення ями для зливальної води або заповнення ями чи бака

Контролер LC 231 Grundfos легко інтегрується в лінійку комунікаційних модулів Grundfos, забезпечуючи легке вбудовування будь-якої системи управління, наприклад SCADA або Grundfos CLOUD. Контролер веде докладний журнал сигналів тривоги та попереджень, що містить останні 20 попереджень. Доступ до журналу сигналів тривоги можна отримати віддалено за допомогою SCADA або Grundfos CLOUD. Ви також можете використовувати Grundfos GO для перевірки журналів з локалізованим перекладеним текстом, що спрощує пошук та усунення несправностей на насосній станції

Можливості контролера LC 231 Grundfos

• Управління 1 насосом за сигналами від входу датчика (аналоговий, 0-5 В, 0,5-3,5 В, 0-10 В, 0-20 мА, 4-20 мА або цифровий, вимикач поплавця)
• Підтримка до п'яти рівнів управління як аналогового датчика рівня, так роботи поплавкового вимикача
• Управління з одним вимикачем поплавця
• Конфігуровані вхідні/вихідні клеми, які можна використовувати як цифровий вход/вихід, аналоговий вход і входи Pt 100/1000 для гнучкого використання в реальному додатку
• Захист від заклинювання насосів за допомогою протизадирного засобу
• Захист від перевантаження мережі живлення при одночасному запуску кількох насосних станцій із затримкою увімкнення
• Захист від гідроудару
• Автоматичне скидання тривоги
• Налаштування затримок зупинки
• Індикація фактичного рівня рідини
• Індикація тривоги через вбудований зумер
• Захист від перевантаження по потужності/струму
• Захист від перегріву насоса
• Захист від сухого ходу
• Захист від високого рівня води
• Захист від частих перезапусків
• Захист від неправильної послідовності фаз або відсутності фази
• Захист від неузгодженості чи несправності датчика
• Виявлення вторгнень і води, що пролилася

У стандартній комплектації контролер LC 231 має два реле сигналізації, які можна налаштувати за допомогою Grundfos GO для відображення різної інформації про стан у системі керування або ПЛК

Технічні характеристики пульта Grundfos LC 231 1 x 1-12 DOL PI

• Модель: LC 231 1 x 1-12 DOL PI
• Артикул: 99369644
• Призначення: шафа управління та захисту
• Кількість насосів: 1
• Напруга живлення: 1 х 110-240 В (3 х 200-460 В)
• Струм насоса, що споживається: 1 - 12 А
• Спосіб запуску: прямий онлайн (DOL)
• Клас захисту: IP54
• Потрібен резервний запобіжник 16 А
• Потрібне повне завантаження Cos phi 0,86-1,00
• Вбудований амперметр
• Температура довкілля: від -25 до +45 °C
• Монтаж шафи: настінне кріплення

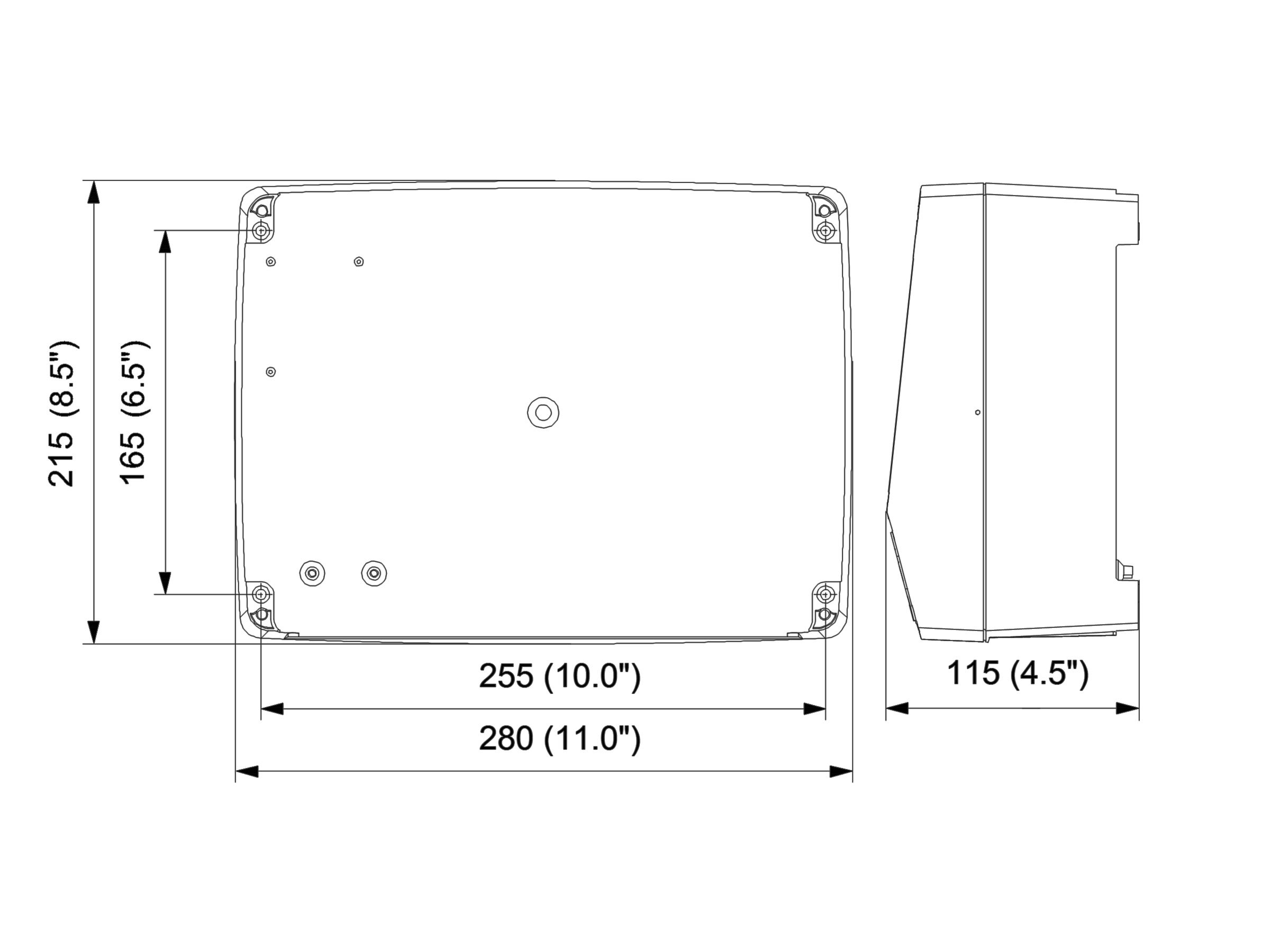

• Габарити: 280х215х115 мм
• Вага нетто: 1,78 кг
• Вага брутто: 2,56 кг
• Гарантія 2 роки
