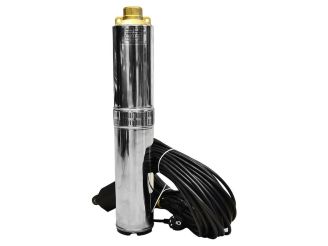

БЦПЕ Водолій 1,2 Електронасос побутовий відцентровий заглибний багатоступінчастий з підвищеною продуктивністю 1.2-2.6 л/с (4.5-9.6м/ч), призначений для подачі води в побутових умовах зі свердловин внутрішнім діаметром від 110 мм і більше і може використовуватися також для подачі води з шахтних колодязів, резервуарів і відкритих водойм для поливу садів і городів.
Насос для свердловини Водолій 1,2 Євро-3 рекомендується застосовувати для води не більше 35 °С. Не допускається перекачування забруднених, лужних, кислотних рідин і розчинів. Вода не повинна містити великої кількості піску, інших видимих механічних домішок і мати мінералізацію більше 1500 г/м3. Термін служби насосу - не менше 10 років, середнє напрацювання на відмову - 10 000 годин.
Насос в дом Водолій складається з однофазного електродвигуна змінного струму і багатоступінчастої насосної частини, виконаних у вигляді моноблока, а також виносної конденсаторної коробки, закріпленої на шнурі живлення з вилкою. Електродвигун складається з ротора, статора, шарикопідшипників і заповнений екологічно чистим маслом. Насосна частина складається з корпусу, в якому знаходяться приводний вал, колеса робочі, лопаткові відводи, направляючі кільця. У верхній частині насоса розташована кришка з внутрішньої трубною різьбою G1 1/4". Кришка має два вушка для кріплення електронасоса тросом.
Електродвигун розташований за насосною частиною, що виключає попадання масла в перекачується воду.
у електронасос вбудовано теплове реле німецької фірми Thermik, ефективно захищає електронасос при критичних режимах експлуатації. З'єднання електронасоса з мережею живлення здійснюється за допомогою шнура з вилкою, що має заземлюючий контакт, і розетки з заземлюючим контактом.
Характеристики насоса БЦПЕ 1,2 Водолій Євро-3:
|
БЦПЕ 1,2 - *У
|
12
|
16
|
25
|
32
|
40
|
50
|
63
|
80
|
|
Максимальний напір, м
|
18
|
30
|
37
|
46
|
56
|
65
|
86
|
108
|
|
Максимальна продуктивність (подача) (м³/год)
|
9,4
|
|
Загальний напір, м
|
12
|
16
|
25
|
32
|
40
|
50
|
63
|
80
|
|
Номінальна продуктивність (м³ /год)
|
3,6
|
|
Потужність споживана, Вт
|
550
|
730
|
900
|
1170
|
1340
|
1600
|
2080
|
2820
|
|
Потужність ефективна, P2, Вт
|
300
|
370
|
500
|
650
|
900
|
1100
|
1500
|
1800
|
|
Напруга, В
|
230 ± 23
|
|
Частота мережі, Гц
|
50
|
|
Струм споживаний, А
|
2,5
|
3,4
|
4,1
|
5,4
|
6,1
|
7,3
|
9,5
|
11,3
|
|
Частота обертання, об/хв
|
2800
|
|
Режим роботи
|
Тривалий
|
|
Ємність конденсатора напругою 400 В, мкФ
|
16
|
20 |
20 |
32 |
44 |
44 |
60 |
72 |
|
Внутрішня різьба вихідного патрубка
|
G=1 ¼"
|
|
Маса брутто, кг
|
8,8 |
11
|
11,9
|
13,9
|
17,7
|
19
|
23
|
29,5
|
|
Маса нетто, кг
|
8,1
|
10,2
|
10,8
|
13
|
16,2
|
17,1
|
22,9
|
27,1
|
Габаритні і приєднувальні розміри насоса БЦПЕ Водолій 1,2 Євро-3
Схема електрична принципова насоса БЦПЕ Водолій 1,2 Євро-3
Умовні позначення елементів схеми:
ЕН - електронасос; З - конденсатори; ТР - теплове реле; Хр - вилка; Хs - розетка; КК - конденсаторна коробка
Умовне позначення кольору ізоляції жил кабелю:
г - блакитний, ч - чорний, кч - коричневий, ЖЗ - жовто-зелений (заземлююча жила)
Схема установки насоса БЦПЕ Водолій 1,2 Євро-3 в свердловину
1 - електронасос ; 2 - хомут шланга; 3 - шланг; 4 - шнур живлення мережі; 5 - трос; 6 - місце кріплення підвіски; 7 - коробка конденсаторная.
Об'ємна подача насосу Водолій залежить від глибини залягання води, довжини і діаметр шлангу, дальності вільного струменя при поливі, митті і т. д. Для запобігання викачування води зі свердловини, колодязя, узгодьте продуктивність останніх з об'ємною подачею насоса за допомогою перекриття вентиля, встановленого на виході шланга зі свердловини, колодязя. Зменшення об'ємної подачі, повне перекриття вентиля можуть привести електронасос до перегріву і спрацьовування теплового реле.
Шланг насоса Водолій при експлуатації укладайте без скручування і перегинів. Щоб уникнути перегріву і псування надлишків живильного кабелю під час роботи насосів з напором 40, 50, 63, 80, 100 м не залишайте його в щільно змотаною бухті, що утрудняє доступ повітря для охолодження кабелю.
у разі зупинки працюючого насосу через спрацювання реле (припинення подачі води, забруднення насоса), а також при випадковому зникненні напруги мережі живлення, включення електронасоса при охолодженні реле або появі напруги в мережі відбувається автоматично. Реле насоса розраховане на не менше ніж на 5000 спрацьовувань.
Зниження напруги в мережі при працюючому насосі за рахунок падіння напруги в проводах, веде до зниження розвиваються насосом напору, продуктивності і до підвищення споживаного струму.
При зниженні напруги в мережі менше 200В рекомендується застосовувати автотрансформатор, відповідний потужності електродвигуна насоса.
Напірні характеристики насосу БЦПЕ 1,2 Водолій Євро-3
