Контролер з можливістю інвертора. Регулятори тиску EPR Coelbo та DPR Coelbo

Електронний регулятор з підтримкою постійного тиску - нове слово в насосній автоматиці

Автоматика для насоса — важливе питання, коли нам потрібно організувати постачання води в будинок. Воду зі свердловини, колодязя або водойми качає насос, а далі її потрібно розподілити на різні точки водорозбору. У приватному будинку це крани в кухні, у ванній кімнаті, туалет, можливо, душова кабіна, майже у всіх пральна та посудомийна машини. На подвір’ї може бути полив газону біля дому, полив городу та саду, система зрошення. Є кран для мийки автомобіля біля гаража. Насправді у кожного господаря різні потреби для використання води, і тут виникає необхідність поставляти воду автоматично, а не вмикати та вимикати насос, коли потрібна вода

Насосна станція вирішує цю задачу досить успішно. Насосні станції складаються з насоса, гідроакумуляторного бака та автоматичного пристрою керування. Кожен елемент станції має свої функції:

• насос качає воду з джерела водопостачання. Найкращим джерелом для питної води вважається свердловина, яка дає найчистішу воду
• гідроакумулятор — металева ємність з гумовою мембраною всередині — захищає насос, трубопровод та запірно-з’єднувальну арматуру від гідроударів, що можуть виникати від частих включень насоса, а також створює запас води. Якщо насос припинить свою роботу з якоїсь причини, декілька літрів у баку залишиться для користування
• автоматичний пристрій керування включає та вимикає насос в залежності від потреби

Тут хотілося б зупинитися докладніше. Керування насосом можна здійснити кількома засобами. Сучасні види автоматика для насосів та насосних станцій можна умовно розділити на три типи:

Релейна автоматика

Релейна автоматика - реле тиску механічні або електронні. Реле тиску є традиційним рішенням у водопостачанні. Електронні реле, звісно ж, набагато зручніші від механічних. Параметри тиску старту та зупинки насоса в механічному реле потрібно налаштовувати вручну, знявши кришку корпусу та взявши на підмогу викрутку. В електронному реле нічого не розбираємо, параметри тиску вводимо, натискаючи кнопки, налаштовуємо додаткові параметри та функції, передбачені в пристрої в залежності від моделі.

Реле тиску, як статична система тиску, має типовий недолік - незадовільний контроль вихідного тиску, тобто тиск на виході насосу змінюється незалежно від заданих параметрів

Контролери тиску потоку

Контролер тиску потоку, на відміну від системи статичного тиску, підтримує постійний тиск при постійній витраті та змінює його лише залежно від потреби системи водопостачання. Коли потік води припиняється, електричний насос вимикається, підтримуючи установку під максимальним тиском, що призводить до частих та непотрібних тискових навантажень на мережу та елементи системи водопостачання

Інверторна автоматика

Інверторна автоматика, тобто перетворювачі частоти обертання двигуна насоса. Ця технологія дає відмінні результати. Частотний перетворювач змінює обороти двигуна в залежності від витрати води. Якщо відкрито менше кранів і вода витрачається менше, двигун електронасоса обертається повільніше, насос  працює в економному режимі. Коли споживання води зростає, частотник запускає двигун на більшу потужність. Завдяки інвертору маємо економне споживання електроенергії, менший знос насоса та плавну роботу насосної станції без частих включень. Основний недолік перетворювача частоти є його висока вартість через складність електроніки, що робить цей, безумовно ефективний, але дорогий пристрій менш доступним для побутового використання. Хоча виробники автоматики для насосного та іншого обладнання і говорять, що контролюючі пристрої можуть бути і часто є більш дорогими, ніж саме обладнання, але різниця у вартості в рази не є оптимальною

Тому розробники та виробники контрольних приладів не стоять на місці, а натомість винаходять нові інженерні та конструктивні рішення. Так, відоме європейське підприємство з виробництва автоматичних пристроїв для насосної техніки Coelbo запропонувало досить цікавий прилад, який поєднує в собі технологію електронного контролера тиску з можливістю підтримки постійного тиску на виході з насоса. Він є альтернативою застосування електронного реле та редуктора тиску

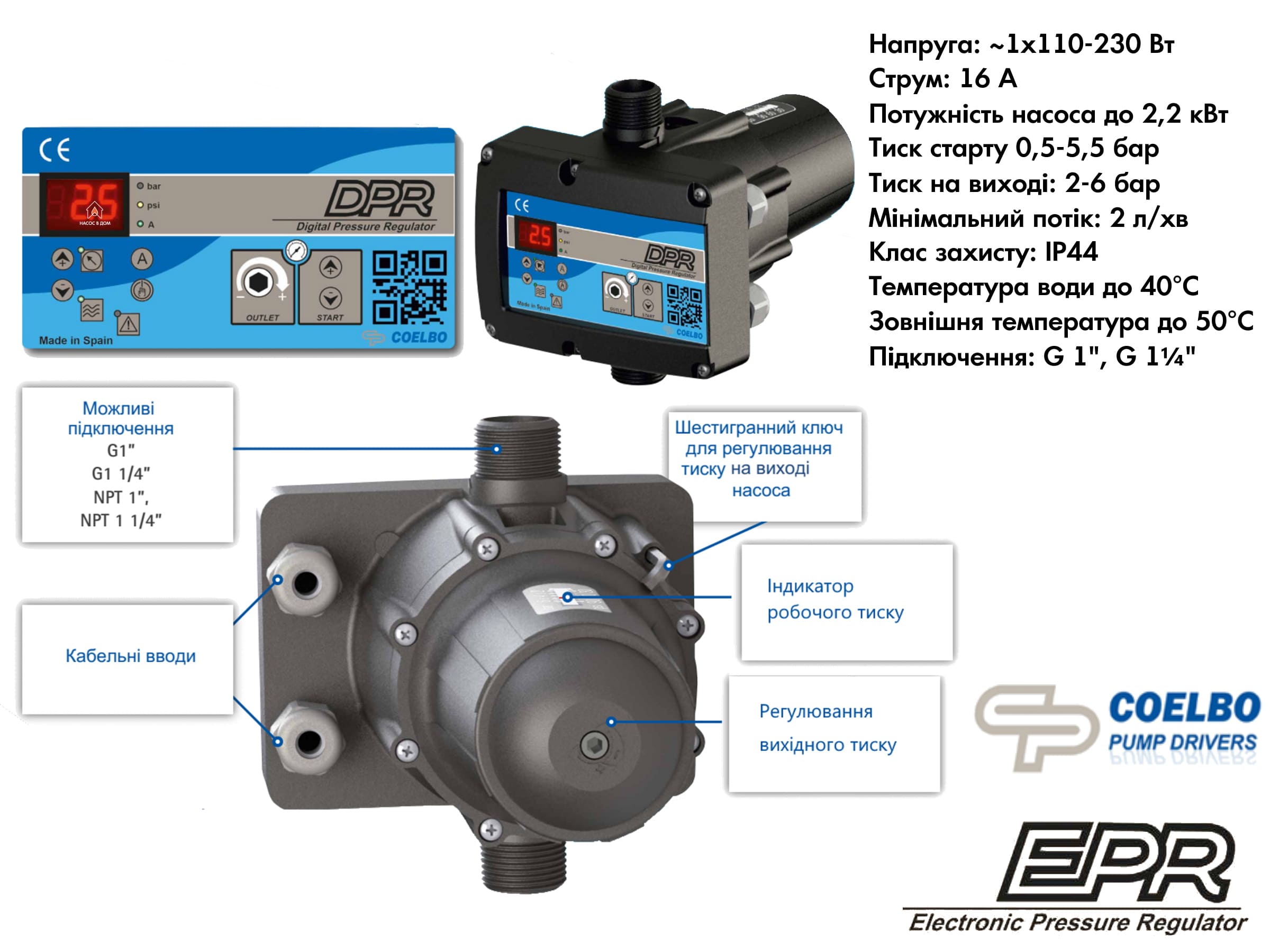

Контролер тиску з функцією підтримки тиску запропоновано в двох конфігураціях: EPR Electronic Pressure Regulator - електронний регулятор тиску та  DPR Digital Pressure Regulator — цифровий регулятор тиску. Модель EPR більш проста у налаштуваннях, але з достатнім набором функцій та повним обсягом можливостей підтримання вихідного тиску. Модель DPR більш модифікована, з додатковими опціями, розширеним налаштуванням та цифровим дисплеєм для контроля параметрів. Розглянемо цей пристрій керування більш детально

Електронний регулятор тиску EPR DPR Coelbo створений для керування однофазним побутовим насосом потужністю до 2,2 кВт для стандартної мережі електроживлення та має такі функції:

Функції та конструкція контролера тиску EPR DPR Coelbo

• вбудований зворотний клапан
• датчик потоку
• накопичувальна мембрана
• манометр
• світлодіодні індикатори
• захист від сухого ходу з системою автоматичного відновлення (ART)

При використанні цього контролера ми отримуємо такі переваги:

Переваги використання електронного регулятора EPR та цифрового регулятора DPR Coelbo:

• регулюється та стабілізується вихідний тиск, уникаючи перевантажень і гідроударів
• підвищується комфорт водопостачання та довговічність насосного обладнання
• надійність та довговічність регулятора тиску через оптимізовану конструкцію та якісні нейтральні до впливу води матеріали
• доступна вартість пристрою

Технічні характеристики та опції регулятора тиску EPR Coelbo

• Модель: EPR Electronic Pressure Regulator
• Виробник: Coelbo
• Кнопка ручного запуску
• Механічний манометр
• Ручне налаштування вихідного тиску
• LED індикатори параметрів та аварійних станів
• Захист від сухого ходу з автоматичним перезапуском
• Функція APR - антиблокування насоса
• Потужність двигуна насоса: 0,37-2,2 кВт
• Напруга живлення: 1х110-230 В
• Максимальний струм: 16 А cos ϕ 0,6, 50 Гц
• Клас захисту: IP65
• Максимальна температура навколишнього середовища: 50 °C
• Максимальна температура води: 40 °C
• Тиск включення насоса на 1 бар менше тиску на виході насоса
• Тиск на виході насоса: 2-6 бар
• Тиск робочий максимальний: 10 бар
• Мінімальний потік: 2 л/хв
• Підключення гідравлічне 1" зовнішня різьба

Цифровий регулятор тиску DPR - еволюційна модель на базі EPR. До функцій електронного регулятора тиску додано цифровий дисплей з постійною індикацією споживання струму та тиску на виході, оскільки прилад оснащений датчиками струму та тиску. DPR Coelbo дозволяє відокремити регулювання тиску на виході насоса від тиску включення для підвищення еластичності гідравлічного резерву системи. Це сприяє подовженню неактивних пауз і, як наслідок, зменшенню кількості запусків електронасоса.

Ця незалежність від регулювання тиску також дозволяє працювати з мінімальною різницею між тиском включення (ON) і тиском на виході (OUT). Регулятор тиску DPR також реєструє аварійні та функціональні стани, є можливість налаштування кількох робочих параметрів, таких як система автоматичного скидання, функція захисту від затоплення, затримки запуску та зупинки тощо

Технічні характеристики та опції регулятора тиску DPR Coelbo

• Модель: DPR Digital Pressure Regulator
• Виробник: Coelbo
• Кнопка ручного запуску
• Цифровий манометр
• Вбудований амперметр
• Цифрове налаштування тиску увімкнення насоса
• Ручне налаштування тиску відключення насоса
• LED індикатори параметрів та аварійних станів
• 3-цифровий дисплей та кнопки для налаштування
• Захист від сухого ходу з автоматичним перезапуском
• Захист від перевантажень
• Захист від частих включень (антициклічність)
• Захист від затоплення
• Функція APR – антиблокування насоса
• Можна використовувати для роботи насосів у парі
• Вихід для зовнішнього контролю аварійних станів (опціонально)
• Вхід для зовнішнього датчика рівня
• Режим сну з низьким споживанням електроенергії
• Потужність двигуна насоса: 0,37-2,2 кВт
• Напруга живлення електромережі: 1х110-230 В
• Максимальний струм: 16 А cos ϕ 0,6, 50 Гц
• Клас захисту: IP65
• Максимальна температура довкілля: 50 °C
• Максимальна температура води: 40 °C
• Тиск включення: 0,5-5,5 бар
• Тиск на виході насоса: 2-6 бар
• Тиск робочий максимальний: 10 бар
• Мінімальний потік: 2 л/хв
• Підключення гідравлічне: 1" зовнішня різьба

Електронний регулятор тиску EPR та цифровий регулятор тиску DPR є інноваційним електронно-механічним та економічно ефективним рішенням для забезпечення постійного тиску в системі водопостачання

Завдяки використанню EPR або DPR забезпечується фіксований встановлений тиск на виході насоса, незалежний від витрати, доки система працює в межах кривої витрата/тиск.

Ця технологія, на відміну від інверторів, не така затратна у виробництві, тому контролери EPR та DPR є доступними для побутового сегменту. Крім того, регулятори-контролери тиску більш надійні та довговічні у використанні через високу якість електронних компонентів та матеріалів виконання

Габаритні розміри регуляторів тиску EPR та DPR Coelbo

Електричне підключення регулятора тиску EPR та DPR Coelbo

Порівняння моделей EPR та DPR Coelbo

Таким чином, розглянувши можливості та функціональні особливості електронного регулятора тиску EPR Coelbo та цифрового регулятора тиску DPR Coelbo та переконавшись, що вони дійсно ефективні, мають зазначені опції та виконують всі функції, заявлені виробником Coelbo , ми може впевнено рекомендувати ці прилади для керування насосом або насосною станцією нашим покупцям. Придбавши дійсно якісну та конструктивно обґрунтовану автоматику для насосного обладнання, Ви заощадите свої кошти, час та нерви у майбутньому.

Яка саме модель краще Вам підійде -  EPR або  DPR — допоможуть наші незмінні кваліфіковані спеціалісти відділу продажу та відділу технічної підтримки, які постійно тримають руку на пульсі Ваших потреб
