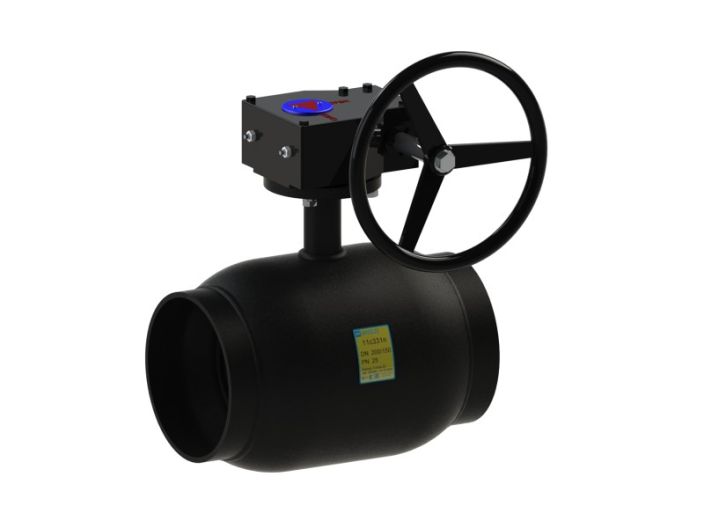

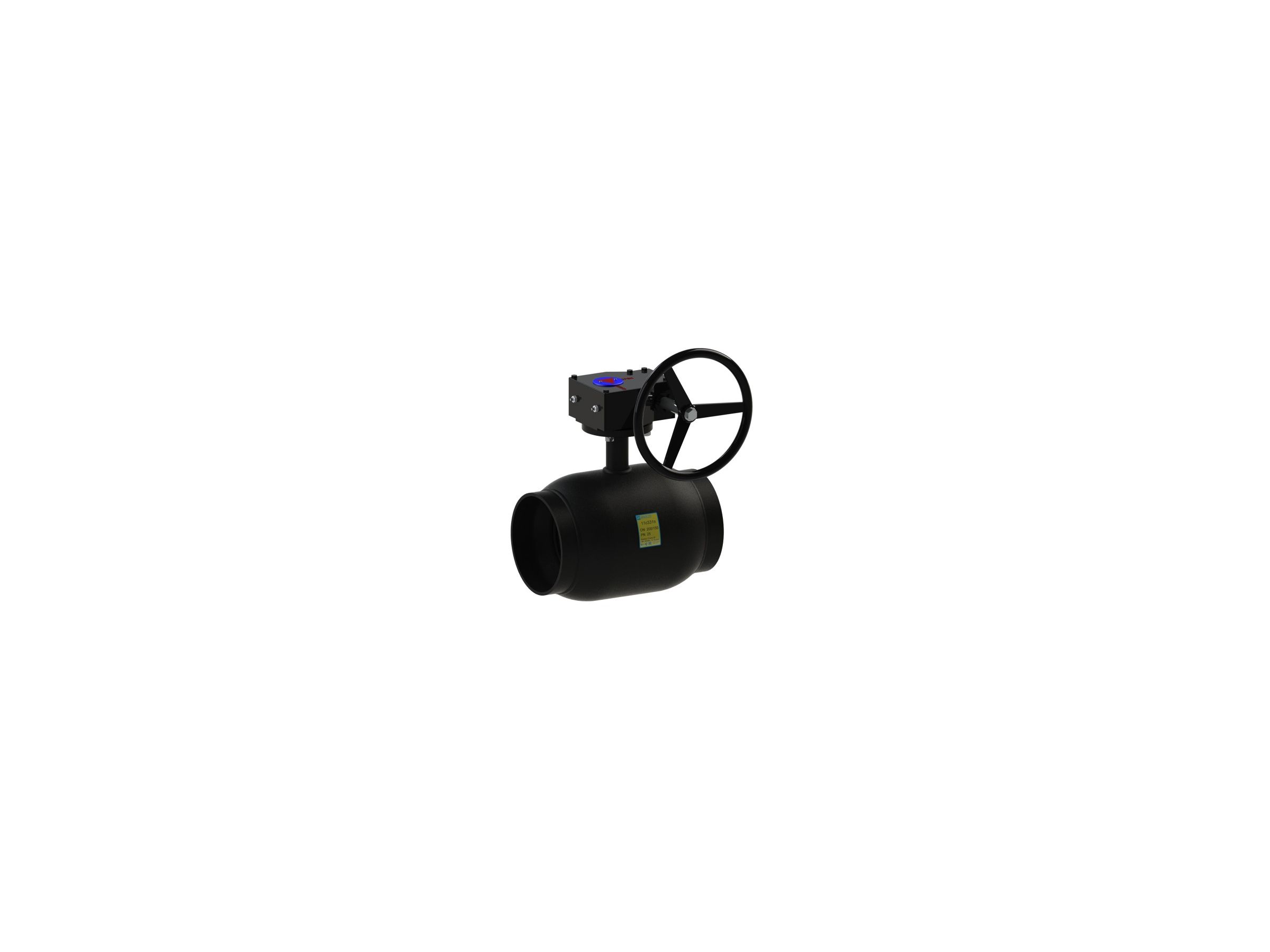

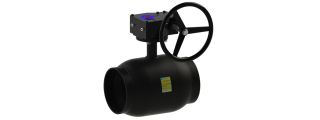

Кран шаровой стальной BREEZE 11с331п Ду 250/200

Производитель/Бренд: BREEZE

Модель	11с331п
Серия	BREEZE Europe
Артикул	11.31.125-003
Тип соединения	сварка/сварка
Тип прохода	стандартнопроходной
Тип привода	механический редуктор
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16, PN25
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

56 242,00 грн

Описание

Кран шаровой 11с331п BREEZE™ – сварка/сварка, стандартный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, благодаря этому он не требует технического обслуживания и ремонта. Соединительные патрубки крана позволяют приварить его непосредственно к трубопроводу, тем самым удешевить стоимость монтажных работ.

Конструкция и материалы

Кран шаровой стальной BREEZE 11с331п Ду 250/200 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотняющее кольцо шара	Фторопласт - Ф4К20 ГОСТ 10007
5	Втулка закрепительная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ГОСТ 14959
7	Шайба опорная	Сталь 3 ДСТУ 4747
8	Уплотнение штока	Фторопласт - Ф4 ГОСТ 10007
9	Уплотняющее кольцо штока	Фторсилоксан
10	Редуктор	ISO 5211

Размеры

Кран шаровой стальной BREEZE 11с331п Ду 250/200 2

Артикул	DN	D	PN	L	H	Dp	Tp	W
11.31.125-003	125	100	25	390	355	133.00	5.00	23.8
11.31.150-003	150	125	25	390	373	159.00	5.00	29.9
11.31.200-003	200	150	25	390	390	219.00	6.00	39.4
11.31.250-002	250	200	25	630	513	219.00	9.00	102.3
11.31.300-002	300	250	25	710	622	325.00	8.00	163.6
11.31.350-002	350	300	16	850	654	377.00	8.00	230.1
11.31.400-002	400	300	16	850	658	426.00	9.00	242.9
